Toyota Land Cruiser (2010-2011) — Блок предохранителей

18.01.2024 /

Toyota Land Cruiser (2010-2011) — Схема блока предохранителей

Год производства: 2010, 2011.

Предохранитель прикуривателя (розетка) на Toyota Land Cruiser 2010-2011 гг. Предохранитель 1 находится в блоке предохранителей со стороны водителя.

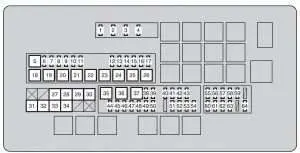

Вано моторе

Toyota Land Cruiser (2010-2011) — Блок предохранителейToyota Land Cruiser (2010-2011) — Блок предохранителейToyota Land Cruiser (2010-2011) — Блок предохранителей
Toyota Land Cruiser — предохранители — моторный отсек
ПредохранительУсилитель [А]описание
1А / Ж15Обогреватель кондиционера
2РОГ10Корно
3ОСНОВНЫЕ ПИИ25Отопитель EFI, A/F
4IG2 ГЛАВНЫЙ30Форсунка, зажигание, счетчик
5Кондиционер/кондиционер50Нет цепи
6СИДЕНЬЕ-A/C ЛЕВОЕ25Нет цепи
7РР С / ХТР20Обогрев задних сидений
8ДЕИЛЬЕР20Размораживание дворников
9CDS ВЕНТИЛЯТОР25Вентилятор конденсатора
10РУЧНОЙ СТОЛ30Tailgating
11РР П / СИТ30Нет цепи
12АЛЬТ-CDS10Конденсатор генератора переменного тока
13ПТ ТУМАН15Передние противотуманные фары
14БЕЗОПАСНОСТЬ5Уголок безопасности
15СИДЕНЬЕ-A/C, ПРАВОЕ25Нет цепи
16STOP15Светофор;

Высокий стоп-сигнал;

Контроллер торможения;

Конвертер прицепа;

ABS;

ЛОС;

Основной корпус блока управления;

EFI.

17БРК30Контроллер тормоза
18ЗАД АВТО А/С50Управление задним вентилятором
19PTC-150ПТК-нагреватель
20PTC-250ПТК-нагреватель
21PTC-350ПТК-нагреватель
22RH-J/B40Нет цепи
23КАМЕННЫЙ СУБ40Трейлер
24ВГРС40Нет цепи
25H-LP CLN30Очистка фар
26УДАЛЕНИЕ ТУМАНА30Грязеотделитель заднего стекла
27AHC60Нет цепи
28HTR50Контроллер вентилятора
29PBD30Нет цепи
30LH-J/Б150ЭКЮ
31ALT180Нет цепи
32А/НАСОС № 150КОНТРОЛЛЕР ИИ
33А/НАСОС № 250ИИ ВОДИТЕЛЬ2
34ГЛАВНАЯ40Характеристика;

Система дневных ходовых огней.

35ABS150АБС
36ABS250АБС
37ST30Система авиаперевозок
38ММБ7,5ящик с идентификационным кодом;

Система смарт-ключей;

ГБС.

39AM25ЭКЮ
40КУПОЛ27,5Косметическая подсветка зеркала;

Модуль перегрузки.

41ЭБУ-Б25Система памяти положения водителя
42TEL5Нет цепи
43КСО7,5Развлечения на задних сиденьях
44ТРЕЙЛЕР30Трейлер
45ПОРТА №225ЭКЮ
46БЛОК УЛ.20Система блокировки рулевого колеса
47ПОВОРОТ-ЗТВ15Прилавок;

Передние указатели поворотов;

Задние указатели поворотов;

Конвертер прицепа.

48ЭФИ ГЛАВНЫЙ220Топливный насос
49ETCS10EFI
50АЛЬТ-С5ВЧ-АЛЬТ
51AMP30Аудиосистема
52КОЛЕСО № 110Навигационная система;

Установка радиоприемников.

53ЭБУ-Б15Система смарт-ключей;

Верхний модуль;

Управление наклоном и телескопом;

Прилавок;

Холодильник;

входной порт ЭБУ;

Датчик торсиона.

54КУПОЛ15Внутреннее освещение дверей;

Часы.

55ЛЕВАЯ ГОЛОВКА15Ходовые огни (слева)
56РУКОВОДИТЕЛЬ LL15Погруженные балки (слева)
57INJ10Форсунка, зажигание
58MET5Счетчик
59IGN10Разомкнутая цепь;

Система подушек безопасности SRS;

ЭБУ шлюза;

Система обнаружения пассажиров;

Система смарт-ключей;

ABS;

ЛОС;

Система блокировки рулевого колеса;

ГБС.

60ПРАВАЯ ГОЛОВКА15Ходовые огни (справа)
61РУКОВОДИТЕЛЬ РЛ15Фары ближнего света (правые)
62ЭФИ №27,5АФМ, ЭВП ВСВ, 02 ССР,

ВЫКЛ. PMP, AI ДРАЙВЕР, AI EX VSV,

ГЛАЗА ВСВ.

63Задний конец кондиционера № 27,5Нет цепи
64ЗАЩ № 25Обогрев наружных зеркал

ЧИТАЙТЕ Toyota Prius XW20 (2008-2009) – блок предохранителей

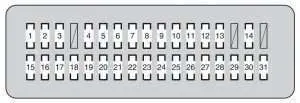

Панель приборов со стороны водителя

Toyota Land Cruiser (2010-2011) — Блок предохранителейToyota Land Cruiser (2010-2011) — Блок предохранителейToyota Land Cruiser (2010-2011) — Блок предохранителей
Toyota Land Cruiser — Предохранители — приборная панель со стороны водителя
ПредохранительУсилитель [А]описание
1CIG15Более легкий
2БК / УП ЛП10Фонари заднего хода, прицеп
3ACC7,5Компонентный стереоусилитель;

Установка нескольких мониторов;

Блок управления входной дверью;

Радиоприемный блок;

Основной корпус блока управления;

Зеркало блока управления;

Развлечения на заднем сиденье;

Система смарт-ключей;

Часы.

4ПАНЕЛЬ10Полноприводный автомобиль;

Пепельница;

Более легкий;

Контроллер торможения;

Холодильник;

Круиз-контроль;

Блокировка межосевого дифференциала;

ЦАП;

Дисплей;

Подогрев сидений;

Кондиционер;

Подсветка бардачка;

аварийные сигналы;

Радиоприемник в сборе;

Рефлектор-очиститель;

Инвертор;

Система памяти водительского положения;

Зеркало блока управления;

Модуль перегрузки;

Датчик наклона переключателя воздушной завесы;

Переключатель рычага переключения передач;

Переключатели на руле;

ЛОС;

Консольный переключатель.

5ЭБУ-ИГ №210Кондиционер;

Обогреватель;

Верхний модуль;

ABS;

ЛОС;

Датчик торсиона;

Датчик направления и G-сенсор;

главный блок ЭБУ;

Светофор;

Люк на крыше;

Часы;

Зеркало CE.

6НАМОТКА5Нет цепи
7Кондиционер ИГ10Холодильник;

Вентилятор конденсатора;

Компрессор радиатора;

МГ КЛ;

грязеотделитель заднего стекла;

РР МГК ВЛВ.

8КОДА15Задние фары;

Подсветка номерного знака;

Передние противотуманные фары;

Передние габаритные фонари;

Задние габаритные фонари;

Парковочные огни.

9ТУГОЙ30Дворники
10WSH20Кристаллическая шайба
11ПРИВЯЗКА RR15Задний стеклоочиститель
124WD204WD
13ЛХ-ИГ5генератор переменного тока;

Вспомогательный аккумулятор;

Подогрев сидений;

Обогреватель стеклоочистителей;

Преднатяжители ремней безопасности;

Аварийное освещение;

Инвертор;

Переключатель рычага переключения передач.

14ЭБУ-ИГ №15ABS;

ЛОС;

Наклонное и телескопическое рулевое управление;

Дверь блока управления;

Система блокировки передач;

Круиз-контроль;

Ремень безопасности для предотвращения столкновений;

Стеклоочиститель фар;

Мультидисплейный блок;

Система памяти водительского положения;

Электрическая система блокировки дверей.

15S / КРЫША25Люк
16ЗАД ПРАВАЯ ДВЕРЬ20Электрические окна
17MIR15Зеркало блока управления;

Обогрев наружного зеркала заднего вида.

18ДЕРЖАТЕЛЬ ЗАДН. ЛЕВ.20Электрические окна
19ПЕР ЛЕВАЯ ДВЕРЬ20Окна с электроприводом
20ПРАВАЯ ПЕРЕДНЯЯ ДВЕРЬ20Окна с электроприводом
21РР противотуманные фары7,5Нет цепи
22A / C7,5Кондиционер
23AM15Нет цепи
24Ты и ты15Поворотное и телескопическое рулевое управление
25ПЕРЕДНЯЯ П/ПРАВОЕ СИДЕНЬЕ30Регулировка переднего сиденья
26ВЫХОД МОЩНОСТИ15Presa di Corrente
27OBD7,5DLC3
28PSB30Ремень безопасности перед столкновением
29ПОРТА № 125ЭКЮ
30ПТ ДЛЯ ЛЕВОГО СИДЕНЬЯ30Регулировка переднего сиденья
31Инвертор15Инвертор

ЧИТАТЬ Toyota Prius (XW50) (2015-2022) – блок предохранителей и реле

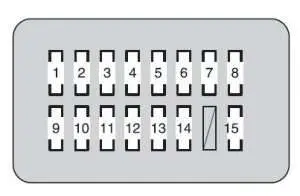

Приборная панель со стороны пассажира

Toyota Land Cruiser (2010-2011) — Блок предохранителейToyota Land Cruiser (2010-2011) — Блок предохранителейToyota Land Cruiser (2010-2011) — Блок предохранителей
Toyota Land Cruiser — предохранители — приборная панель со стороны пассажира
ПредохранительУсилитель [А]описание
1РСФ ЛХ30Нет цепи
2B/DR CLSR правый30Нет цепи
3Б/ДР КЛСР ЛЕВ30Нет цепи
4РСФ РХ30Нет цепи
5ДВЕРЬ ДЛ15Нет цепи
6АХК-Б20Нет цепи
7TEL5Мультимедиа
8БУКСИРОВКА БК/УП7,5Трейлер
9АХК-Б №210Нет цепи
10ЭБУ-ИГ №45Система предупреждения о давлении в шинах
11СИДЕНЬЕ ВЕНТИЛЯТОР-КОНДИЦИОНЕР10Нет цепи
12SEAT-HTR20Подогревы сидений
13AFS5Нет цепи
14ЭБУ-ИГ №35Нет цепи
15TV10Многодисплейный блок
