Toyota Land Cruiser 200/J200/V8 (2008-2013) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2008, 2009, 2010, 2011, 2012, 2013.

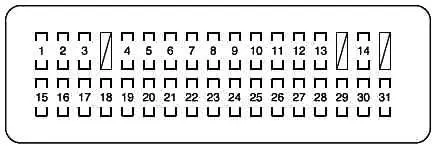

Блок предохранителей в салоне №1. XNUMX (слева)
Блок предохранителей расположен под приборной панелью (слева), под крышкой.
| Номер | Ампер [A] | описание |
| 1 | 15 | легче |
| 2 | 10 | Фонари заднего хода, прицеп |
| 3 | 7.5 | Системный звук; Сборка нескольких дисплеев; ЭБУ шлюза; основной корпус ЭБУ; зеркало ЭБУ; Развлечения для задних пассажиров; Интеллектуальная система ключей; Часы. |
| 4 | 10 | Полноприводный автомобиль; Пепельница; Более легкий; Контроллер тормозов; Охлаждение; Автоматическое регулирование скорости; Блокировка центрального дифференциала; Монтаж нескольких дисплеев; Подогрев сидений; Кондиционер; Подсветка бардачка; Аварийное освещение; Системный звук; Выключатель омывателя фар; инвертор; Система памяти водительского положения; Выключатели зеркал заднего вида; Верхний модуль; Датчик наклона шторной подушки безопасности; Переключатель рычага переключения передач; Переключатели управления; Выключатель VSC; Консольный переключатель. |
| 5 | 10 | Кондиционер; Обогреватель; Верхний модуль; ABS; ВСК; Датчик поворота; датчик рыскания и ускорения; Главный контроллер ЭБУ; Стоп-сигналы; люк на крыше; Часы; Зеркало CE. |
| 6 | 5 | Нет цепи |
| 7 | 10 | Кулер; Вентилятор конденсатора; Компрессор радиатора; обогреватели заднего стекла и зеркал заднего вида; Кондиционер. |
| 8 | 15 | Задние фары; Лампы освещения номерного знака; Передние противотуманные фары; Передние габаритные огни; Задние габаритные фонари; Парковочные огни. |
| 9 | 30 | Дворники |
| 10 | 20 | Очиститель окон |
| 11 | 15 | Задний дворник и омыватель |
| 12 | 20 | полный привод |
| 13 | 5 | генератор переменного тока; Подогрев сидений; Обогреватель стеклоочистителей; Передний ремень безопасности; аварийная сигнализация; инвертор; Переключатель рычага переключения передач. |
| 14 | 5 | ABS; ВСК; Наклонно-телескопическая система рулевого управления; ЭБУ шлюза; Система блокировки передач; Автоматическое регулирование скорости; ремень безопасности перед столкновением; Лавафари; Сборка нескольких дисплеев; Система памяти водительского положения; Электрическая система блокировки дверей. |
| 15 | 25 | Люк |
| 16 | 20 | Электрические окна |
| 17 | 15 | зеркало ЭБУ; Наружное зеркало заднего вида – с функцией запотевания. |
| 18 | 20 | Электрические окна |
| 19 | 20 | Электрические окна |
| 20 | 20 | Электрические окна |
| 21 | 7.5 | Нет цепи |
| 22 | 7.5 | Кондиционер |
| 23 | 5 | Нет цепи |
| 24 | 15 | Управление наклоном и телескопией |
| 25 | 30 | Электрическое сиденье |
| 26 | 15 | Розетка |
| 27 | 7.5 | Бортовая диагностика |
| 28 | 30 | Ремень безопасности для предотвращения столкновения |
| 29 | 25 | Основной корпус ЭБУ |
| 30 | 30 | Электрическое сиденье |
| 31 | 15 | инвертор |
Блок предохранителей в салоне №2 (справа)
Он расположен под приборной панелью (справа) под крышкой.
| Номер | Ампер [A] | описание |
| 1 | 30 | Нет цепи |
| 2 | 30 | Нет цепи |
| 3 | 30 | Нет цепи |
| 4 | 30 | Нет цепи |
| 5 | 15 | Нет цепи |
| 6 | 20 | Нет цепи |
| 7 | 5 | Мультимедиа |
| 8 | 7.5 | Трайно |
| 9 | 10 | Нет цепи |
| 10 | 5 | Система предупреждения о давлении в шинах |
| 11 | 10 | Tifosi |
| 12 | 20 | Подогрев сиденья |
| 13 | 5 | Нет цепи |
| 14 | 5 | Система круиз-контроля |
| 15 | 10 | Подогрев руля |
| 16 | 10 | Сборка нескольких дисплеев |

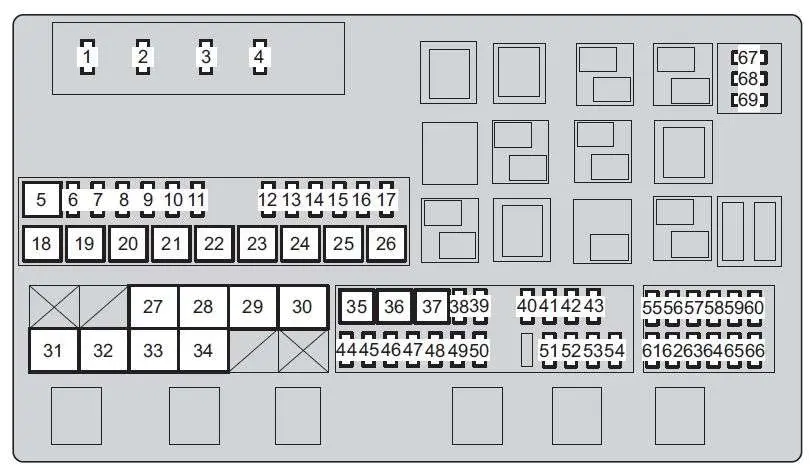

Блок предохранителей в моторном отсеке (2008-2013)
Блок предохранителей расположен в моторном отсеке (слева).
| Номер | Усилитель звука | Функция/компонент |
| 1 | 15 | Обогреватель кондиционера |
| 2 | 10 | Корно |
| 3 | 25 | EFI, подогреватель кондиционера |
| 4 | 30 | Форсунка, зажигание, манометр |
| 5 | 50 | Контроллер 20лататора |
| 6 | 25 | подогреватели сидений и 20 лататоров |
| 7 | 20 | Обогрев задних сидений |
| 8 | 20 | Обогреватель стеклоочистителя |
| 9 | 25 | Вентилятор конденсатора |
| 10 | 30 | Система задних буксирных фонарей |
| 11 | 30 | Нет цепи |
| 12 | 10 | Конденсатор генератора переменного тока |
| 13 | 7.5 | Передние противотуманные фары |
| 14 | 5 | Звуковой сигнал безопасности |
| 15 | 25 | подогреватели сидений и 20 лататоров |
| 16 | 15 | Стоп-сигналы, дальний стоп-сигнал, контроллер тормозов, буксирный преобразователь, ABS, VSC, главный ЭБУ, EFI, прицеп |
| 17 | 30 | Контроллер тормоза |
| 18 | 50 | Задняя система кондиционирования |
| 19 | 50 | ПТК-нагреватель |
| 20 | 50 | ПТК-нагреватель |
| 21 | 50 | ПТК-нагреватель |
| 22 | 50 | RH-J/B |
| 23 | 40 | Трайно |
| 24 | 40 | водитель ВГРС |
| 25 | 30 | Очистить фары |
| 26 | 30 | Обогреватель заднего стекла |
| 27 | 50 | Передний кондиционер |
| 28 | 30 | Нет цепи |
| 29 | 150 | LH-J/Б |
| 30 | 180 | Генератор |
| 31 | 50 | ВОДИТЕЛЮ |
| 32 | 50 | ВОДИТЕЛЮ 2 |
| 33 | 40 | Proiettore, система дневного света, HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 34 | 50 | АБС |
| 35 | 30 | АБС |
| 36 | 30 | Система защиты |
| 37 | 7.5 | Ящик с идентификационным кодом, система смарт-ключей, GBS |
| 38 | 5 | Основной корпус ЭБУ |
| 39 | 7.5 | Плафоны, потолочный модуль, задний внутренний свет |
| 40 | 5 | Система памяти положения водителя |
| 41 | 30 | Система общественной коммуникации |
| 42 | 7.5 | Развлечения на задних сиденьях |
| 43 | 30 | Трайно |
| 44 | 25 | Основной корпус ЭБУ |
| 45 | 20 | Система блокировки рулевого управления |
| 46 | 15 | Индикатор, передние указатели поворотов, задние указатели поворотов, буксирный преобразователь |
| 47 | 20 | Помпа ди бензина |
| 48 | 10 | EFI |
| 49 | 5 | ВЧ-АЛЬТ |
| 50 | 30 | Система общественной коммуникации |
| 51 | 10 | Навигационная система, аудиосистема |
| 52 | 5 | система смарт-ключей, подвесной модуль, управление наклоном и телескопированием, счетчик, холодильник, ЭБУ ворот, датчик управления |
| 53 | 5 10 (с 2013 г.) | Входная система с подсветкой, часы. |
| 54 | 15 | Дальний свет (слева) |
| 55 | 15 | Ближний свет (левый) |
| 56 | 10 | Форсунка, система зажигания |
| 57 | 5A | метро |
| 58 | 10 | Разомкнутая цепь, система подушек безопасности SRS, ЭБУ шлюза, система обнаружения пассажиров, система смарт-ключей, ABS, VSC, система блокировки рулевого управления, GBS |
| 59 | 5 | Дневные ходовые огни |
| 60 | 15 | Дальний свет (правый) |
| 61 | 15 | Ближний свет (правый) |
| 62 | 7.5 | Система впрыска воздуха, расходомер, EVP VSV, O2 SSR, KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV |
| 63 | 7.5 | Нет цепи |
| 64 | 5 | Запотевание наружных зеркал заднего вида |
| 65 | 5 | Запасной предохранитель |
| 66 | 15 | Запасной предохранитель |
| 67 | 30 | Запасной предохранитель |
