Toyota Land Cruiser 200 (2007-2017) — блок предохранителей

18.01.2024 /

Toyota Land Cruiser 200 (2007-2017) — Схема блока предохранителей

Год производства: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Предохранитель прикуривателя (электророзетка) на Toyota Land Cruiser 200 (2007-2017 гг.). Предохранитель 1 расположен в блоке предохранителей на панели приборов (со стороны водителя).

Блок предохранителей в моторном отсеке (до 2013 года).

Toyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителей
Toyota Land Cruiser — Схема блока предохранителей — Моторный отсек
Нет.ПредохранительУсилитель [А]описание
1А / Ж15Обогреватель кондиционера
2РОГ10Корно
3ОСНОВНЫЕ ПИИ25обогреватель ЭФИ;

А/Ф.

4IG2 ГЛАВНЫЙ30Инжектор;

Включить;

Прилавок.

5Кондиционер/кондиционер50Контроллер вентилятора
6СИДЕНЬЕ-A/C ЛЕВОЕ25Подогреватели стульев и вентиляторы
7РР С / ХТР20Обогрев задних сидений
8ДЕИЛЬЕР20Размораживание дворников
9CDS ВЕНТИЛЯТОР25Вентилятор конденсатора
10РУЧНОЙ СТОЛ30Система задних фонарей для прицепов
11РР П / СИТ30Нет цепи
12АЛЬТ-CDS10Конденсатор генератора переменного тока
13ПТ ТУМАН7.5Передние противотуманные фары
14БЕЗОПАСНОСТЬ5Звуковой сигнал безопасности
15СИДЕНЬЕ-A/C, ПРАВОЕ25Подогреватели стульев и вентиляторы
16STOP15Светофор;

Высокий стоп-сигнал;

Контроллер торможения;

Конвертер прицепа;

ABS;

ЛОС;

Основной корпус блока управления;

ЭФИ;

Трейлер.

17БРК30Контроллер тормоза
18ЗАД АВТО А/С50Задняя система кондиционирования
19PTC-150ПТК-нагреватель
20PTC-250ПТК-нагреватель
21PTC-350ПТК-нагреватель
22RH-J/B50RH-J/B
23КАМЕННЫЙ СУБ40Трейлер
24ВГРС40БЛОК УПРАВЛЕНИЯ ВГРС
25H-LP CLN30Очистка фар
26УДАЛЕНИЕ ТУМАНА30Грязеотделитель заднего стекла
27HTR50Передний кондиционер
28PBD30Нет цепи
29LH-J/Б150LH-J/Б
30ALT180Генератор
31А/НАСОС №0.150Эл ДРАЙВЕР
32А/НАСОС №0.250ДИРЕКТОРУ 2
33ГЛАВНАЯ40Характеристика;

Система дневных ходовых огней;

LL ГОЛОВКА, RL ГОЛОВКА, ЛЕВАЯ ГОЛОВКА, ПРАВАЯ ГОЛОВКА.

34ABS150АБС
35ABS230АБС
36ST30Система авиаперевозок
37ММБ7.5ящик с идентификационным кодом;

Система смарт-ключей;

ГБС.

38AM25ЭКЮ
39Д0МЕ27.5Вежливые фонари;

Верхний модуль;

Заднее освещение салона.

40ЭБУ-Б25Система памяти положения водителя
41AMP 230Аудиосистема
42КСО7.5Развлечения на задних сиденьях
43ТРЕЙЛЕР30Трейлер
44ПОРТА №225ЭКЮ
45БЛОК УЛ.20Система блокировки рулевого колеса
46ПОВОРОТ-ЗТВ15Прилавок;

Передние указатели поворотов;

Задние указатели поворотов;

Конвертер прицепа.

47ЭФИ ГЛАВНЫЙ220Топливный насос
48ETCS10EFI
49АЛЬТ-С5ВЧ-АЛЬТ
50AMP 130Система диффузии звука
51РАД №0.110Навигационная система;

Системный звук.

52ЭБУ-Б15Система смарт-ключей;

Верхний модуль;

Управление наклоном и телескопом;

Прилавок;

Радиатор;

Дверь блока управления;

Датчик торсиона.

53КУПОЛ15

10 1)

Подсветка входной системы;

Часы.

54ЛЕВАЯ ГОЛОВКА15Ходовые огни (слева)
55РУКОВОДИТЕЛЬ LL15Погруженные балки (слева)
56INJ10Форсунка, система зажигания
57MET5AСчетчик
58IGN10Разомкнутая цепь;

Система подушек безопасности SRS;

ЭБУ шлюза;

Система обнаружения пассажиров;

Система смарт-ключей;

ABS;

ЛОС;

Система блокировки рулевого колеса;

ГБС.

59DRL5Дневные ходовые огни
60ПРАВАЯ ГОЛОВКА15Ходовые огни (справа)
61РУКОВОДИТЕЛЬ РЛ15Фары ближнего света (правые)
62ЭФИ №0.27.5Система впрыска воздуха;

Расходомер воздуха;

исполнительный директор ВСВ;

02 ССР;

PMP КЛЮЧ ВЫКЛ;

ИИ ВОДИТЕЛЬ;

АИ ЭК ВСВ;

ГЛАЗА ВСВ.

63РР кондиционер №0,27.5Нет цепи
64ЗАЩ №0.25Наружные зеркала заднего вида спущены
65ЗАПАСНЫЕ ЧАСТИ5Запасной предохранитель
66ЗАПАСНЫЕ ЧАСТИ15Запасной предохранитель
67ЗАПАСНЫЕ ЧАСТИ30Запасной предохранитель
1) С 2013 года

ЧИТАТЬ  Toyota Land Cruiser Prado (J150) (2010-2018) – блок предохранителей и реле

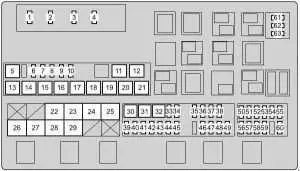

Блок предохранителей в моторном отсеке (с 2014 г.)

Toyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителей
Toyota Land Cruiser — Схема блока предохранителей — Моторный отсек
Нет.ПредохранительУсилитель [А]описание
1А / Ж15Обогреватель кондиционера
2РОГ10Корно
3ОСНОВНЫЕ ПИИ25ЭФИ;

обогреватель кондиционера;

Топливный насос.

4IG2 ГЛАВНЫЙ30ИНЖ, IGN, МЕТ
5Кондиционер/кондиционер50Контроллер вентилятора
6CDS ВЕНТИЛЯТОР25Вентилятор конденсатора
7РР С / ХТР20Обогрев задних сидений
8ПТ ТУМАН7.5Передние противотуманные фары
9STOP15Светофор;

Высокий стоп-сигнал;

Контроллер торможения;

ABS;

ЛОС;

Основной корпус блока управления;

ЭФИ;

Трейлер.

10СИДЕНЬЕ-A/C ЛЕВОЕ25Подогреватели стульев и вентиляторы
11ХВД430Нет цепи
12ХВД330Нет цепи
13AHC50Нет цепи
14PTC-150ПТК-нагреватель
15PTC-250ПТК-нагреватель
16PTC-350ПТК-нагреватель
17RH-J/B50RH-J/B
18КАМЕННЫЙ СУБ40Трейлер
19ВГРС40БЛОК УПРАВЛЕНИЯ ВГРС
20H-LP CLN30Очистка фар
21УДАЛЕНИЕ ТУМАНА30Грязеотделитель заднего стекла
22СУБ-Р/Б100СУБ-Р/Б
23HTR50Передний кондиционер
24PBD30Нет цепи
25LH-J/Б150LH-J/Б
26ALT180Генератор
27А/НАСОС №0.150Эл ДРАЙВЕР
28А/НАСОС №0.250Эл ДРАЙВЕР 2
29ГЛАВНАЯ40Характеристика;

Система дневных ходовых огней;

LL ГОЛОВКА, RL ГОЛОВКА, ЛЕВАЯ ГОЛОВКА, ПРАВАЯ ГОЛОВКА.

30ABS150АБС
31ABS230АБС
32ST30Система авиаперевозок
33ММБ7.5ящик с идентификационным кодом;

Система смарт-ключей;

ГБС.

34AM25ЭКЮ
35КУПОЛ27.5Вежливые фонари;

Верхний модуль;

Заднее освещение салона.

36ЭБУ-Б25Система памяти положения водителя
37AMP 230Система диффузии звука
38КСО7.5Развлечения на задних сиденьях
39ТРЕЙЛЕР30Трейлер
40ПОРТА №225ЭКЮ
41БЛОК УЛ.20Система блокировки рулевого колеса
42ПОВОРОТ-ЗТВ15Счетчик передних поворотников;

Боковые указатели поворотов;

Задние поворотники, буксировка.

43ЭФИ ГЛАВНЫЙ220Топливный насос
44ETCS10EFI
45АЛЬТ-С5ВЧ-АЛЬТ
46AMP 130Система диффузии звука
47РАД №0.110Навигационная система;

Системный звук;

Система помощи при парковке.

48ЭБУ-Б15Система смарт-ключей;

Верхний модуль;

Управление наклоном и телескопом;

Прилавок;

Радиатор;

Дверь блока управления;

Датчик торсиона.

49КУПОЛ110Подсветка входной системы;

Часы.

50ЛЕВАЯ ГОЛОВКА15Ходовые огни (слева)
51РУКОВОДИТЕЛЬ LL15Фары ближнего света (левые)
52INJ10Форсунка, система зажигания
53MET5Счетчик
54IGN10Разомкнутая цепь;

Система подушек безопасности SRS;

ЭБУ шлюза;

Система смарт-ключей;

ABS;

ЛОС;

Система блокировки рулевого колеса;

ГБС.

55DRL5Дневные ходовые огни
56ПРАВАЯ ГОЛОВКА15Ходовые огни (справа)
57РУКОВОДИТЕЛЬ РЛ15Фары ближнего света (правые)
58ЭФИ №0.27.5Система впрыска воздуха;

Расходомер воздуха.

59Задний конец кондиционера № 27.5Нет цепи
60ЗАЩ № 25Защитные наружные зеркала заднего вида
61ЗАПАСНЫЕ ЧАСТИ5Запасной предохранитель
62ЗАПАСНЫЕ ЧАСТИ15Запасной предохранитель
63ЗАПАСНЫЕ ЧАСТИ30Запасной предохранитель

ЧИТАЙТЕ  Toyota ProAce Verso (2016-2018) – Блок предохранителей

Блок предохранителей в моторном отсеке (правый блок предохранителей; с 2014 г.)

Toyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителей
Toyota Land Cruiser — Схема блока предохранителей — Моторный отсек (правая сторона)
Нет.ПредохранительУсилитель [А]описание
1ХВД130Нет цепи
2БРК30Контроллер тормоза
3РР П / СИТ30Нет цепи
4PWR HTR7.5Нет цепи
5ДЕИЛЬЕР20Размораживание дворников
6АЛЬТ-CDS10АЛЬТ-CDS
7БЕЗОПАСНОСТЬ5БЕЗОПАСНОСТЬ
8СИДЕНЬЕ С КОНДИЦИОНЕРОМ, ПРАВОЕ25Подогреватели стульев и вентиляторы
9Аль ПМП ХТР10Al насос нагреватель
10РУЧНОЙ СТОЛ30Система задних фонарей для прицепов
11ХВД230Нет цепи

Назначение предохранителей в блоке предохранителей на панели приборов со стороны водителя

Toyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителей
Toyota Land Cruiser — Схема блока предохранителей — Комбинация приборов (со стороны водителя)
Нет.ПредохранительУсилитель [А]описание
1CIG15Более легкий
2БК / УП ЛП10фонари заднего хода;

Трейлер.

3ACC7.5Системный звук;

Мультидисплейный блок;

Блок управления входной дверью;

Основной корпус блока управления;

Зеркало блока управления;

Развлечения на заднем сиденье;

Система смарт-ключей;

Таймер.

4ПАНЕЛЬ10Полноприводный автомобиль;

Пепельница;

Более легкий;

Контроллер торможения;

Холодильник;

Круиз-контроль;

Блокировка межосевого дифференциала;

Дисплей;

Подогрев сидений;

Кондиционер;

Подсветка бардачка;

Аварийное освещение;

Системный звук;

Выключатель очистителя фар;

Инвертор;

Система памяти водительского положения;

Выключатели зеркал заднего вида;

Верхний модуль;

Датчик наклона воздушной завесы;

Выключатель подушки безопасности;

Переключатель рычага переключения передач;

Переключатели на руле;

Выключатель VSC;

Консольный переключатель.

5ЭБУ-ИГ №0.210Кондиционер;

Обогреватель;

Верхний модуль;

ABS;

ЛОС;

Датчик торсиона;

Датчик направления и G-сенсор;

главный блок ЭБУ;

Светофор;

Люк на крыше;

Часы;

Зеркало блока управления.

6НАМОТКА5Нет цепи
7Кондиционер ИГ10Радиатор;

Вентилятор конденсатора;

Компрессор радиатора;

Защитники стекла и

наружное зеркало заднего вида;

Кондиционер.

8КОДА15Задние фары;

Подсветка номерного знака;

Передние противотуманные фары;

Передние габаритные фонари;

Задние габаритные фонари;

Парковочные огни.

9ТУГОЙ30Дворники
10WSH20Кристаллическая шайба
11ПРИВЯЗКА RR15Задний дворник и омыватель ветрового стекла
124WD204WD
13ЛХ-ИГ5генератор переменного тока;

Подогрев сидений;

Обогреватель стеклоочистителей;

Передний ремень безопасности;

Аварийное освещение;

Инвертор;

Переключатель рычага переключения передач.

14ЭБУ-ИГ №0.15ABS;

ЛОС;

Наклонное и телескопическое рулевое управление;

Дверь блока управления;

Система блокировки передач;

Круиз-контроль;

Ремень безопасности для предотвращения столкновений;

Очистка фар;

Мультидисплейный блок;

Система памяти водительского положения;

Система помощи при закрытии дверей.

15S / КРЫША25Люк
16ЗАД ПРАВАЯ ДВЕРЬ20Окна с электроприводом
17MIR15Зеркало блока управления;

Наружные зеркала заднего вида сдулись.

18ДЕРЖАТЕЛЬ ЗАДН. ЛЕВ.20Окна с электроприводом
19ПЕР ЛЕВАЯ ДВЕРЬ20Окна с электроприводом
20ПРАВАЯ ПЕРЕДНЯЯ ДВЕРЬ20Окна с электроприводом
21РР противотуманные фары7.5Нет цепи
22A / C7.5Кондиционер
23AM15Нет цепи
24Тл и Тамп; ТО15Управление наклоном и телескопом
25ПЕРЕДНЯЯ П/ПРАВОЕ СИДЕНЬЕ30Электрический стул
26ВЫХОД МОЩНОСТИ15Presa di Corrente
27OBD7.5Бортовая диагностика
28PSB30Предаварийный ремень безопасности
29ПОРТА № 125ЭКЮ
30ПТ ДЛЯ ЛЕВОГО СИДЕНЬЯ30Электрический стул
31Инвертор15Инвертор

ЧИТАЙТЕ Toyota RAV4 XA20 (2001-2005) – блок предохранителей и реле

Назначение предохранителей в блоке предохранителей панели приборов со стороны пассажира

Toyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителейToyota Land Cruiser 200 (2007-2017) — блок предохранителей
Toyota Land Cruiser — Схема блока предохранителей — комбинация приборов (со стороны пассажира)
Нет.ПредохранительУсилитель [А]описание
1РСФЛХ30Нет цепи
2B/DR CLSR правый30Нет цепи
3Б/ДР КЛСР ЛЕВ30Нет цепи
4РСФ РХ30Нет цепи
5ДВЕРЬ ДЛ15Нет цепи
6АХК-Б20Нет цепи
7TEL5Мультимедиа
8БУКСИРОВКА БК/УП7.5Трейлер
9АХК-Б №0.210Нет цепи
10ЭБУ-ИГ №0.45Система предупреждения о давлении в шинах
11СИДЕНЬЕ ВЕНТИЛЯТОР-КОНДИЦИОНЕР10вентиляторы
12SEAT-HTR20Подогревы сидений
13AFS5Нет цепи
14ЭБУ-ИГ №0.35Система круиз-контроля
15СТРГ ХТР10Система рулевого управления с подогревом
16TV10Многодисплейный блок
