Toyota Land Cruiser (1998-1999) — Блок предохранителей
Содержание [-]
Toyota Land Cruiser (1998-1999) — Схема блока предохранителей
Год производства: 1998, 1999.
Предохранитель прикуривателя (розетка) на Toyota Land Cruiser 1998-1999 гг. Предохранитель 23 находится в блоке предохранителей (тип А).

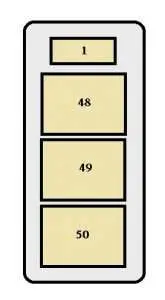

Вано моторе
Вано моторе

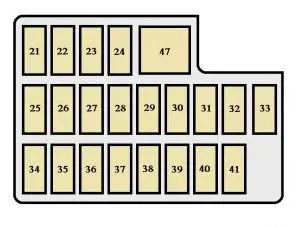

Левая боковая панель
Предохранители (тип А)
| Предохранитель | Усилитель [А] | описание | |
| 1 | АЛТ-С | 7,5 | Система зарядки |
| 2 | АМ1 №2 | 20 | Стартовая система; указатели поворота; Аварийное освещение; Все элементы в предохранителях «СИГАРА», «ЭБУ-ИГ», «ЗЕРКАЛО», «SRS» |
| 3 | AC | 20 | Кондиционер |
| 4 | HTR МОЩНОСТЬ | 10 | Нет цепи |
| 5 | СИДЕНЬЕ HTR | 15 | Подогревы сидений |
| 6 | HTR ТОПЛИВО | 20 | Нет цепи |
| 7 | МИР ХТР | 15 | Обогрев наружных зеркал |
| 8 | КЛНЕР ШТАБ-КВАРТИРА | 20 | Нет цепи |
| 9 | CDS ВЕНТИЛЯТОР | 20 | Электрический вентилятор охлаждения |
| 10 | EFI | 20 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система контроля выбросов; Топливный насос. |
| ECD | |||
| 11 | РОГ | 10 | Корно |
| 12 | ПОДСОЛНЕЧНИК | 15 | Электронная система управления акселератором |
| 13 | РАДИО | 20 | Автомобильная аудиосистема |
| 14 | HAZ- ТРН | 15 | Аварийное освещение; Указатели поворотов. |
| 15 | AM2 | 30 | Стартовая система; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Все компоненты «IGN |
| 16 | TEL | 10 | Нет цепи |
| 17 | ТЕСТА(LH-UPR) | 20 | Левая фара (дальний свет) |
| 18 | ТЕСТА(RH-UPR) | 20 | Фара (дальний свет) |
| 19 | ТЕСТ(LH-LWR) | 10 | Левая фара (ближний свет); Передние противотуманные фары. |
| 20 | ТЕСТА(ПРАВЫЙ ПОЛ) | 10 | Фара (ближний свет) |
| 21 | MIRR | 10 | Электрическое зеркало заднего вида |
| 22 | SRS | 15 | Система подушек безопасности SRS; Преднатяжители ремней безопасности. |
| 23 | СИГАРА | 15 | Более легкий |
| 24 | IGN | 10 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Антиблокировочная система; Система подушек безопасности SRS; Преднатяжители ремней безопасности; Световой индикатор промывки. |
| 25 | вагранка | 10 | Внутреннее освещение; Персональное освещение. |
| 26 | АХК-ИГ | 20 | Нет цепи |
| 27 | DIFF | 20 | Блокировка заднего дифференциала |
| 28 | РЕЗИНКА | 15 | Индикаторы и метрики; Индикаторы технического обслуживания e тревожный звонок (За исключением аварийных вытяжных фонарей, пресс-размер и подушка безопасности SRS); фонари заднего хода; Кондиционер; Автоматическая коробка передач с электронным управлением. |
| 29 | ТУГОЙ | 20 | Дворники и омыватели лобового стекла; Задний дворник и омыватель ветрового стекла. |
| 30 | Я/УП | 7,5 | Система холостого хода двигателя |
| 31 | ПТ ТУМАН | 15 | Передние противотуманные фары |
| 32 | STOP | 15 | Светофор; Высокий стоп-сигнал. |
| 33 | $$ AC | 30 | Кондиционер |
| 34 | УДАЛЕНИЕ ТУМАНА | 20 | Грязеотделитель заднего стекла |
| 35 | ЭБУ-В | 15 | Система управления электрозамками дверей; Электрические стеклоподъемники; Задний дворник и омыватель ветрового стекла; Подсветка входной системы. |
| 36 | КОДА | 15 | Задние фары; Подсветка номерного знака; Парковочные огни; Подсветка приборной панели. |
| 37 | АХК-Б | 15 | Нет цепи |
| 38 | OBD | 10 | Бортовая система диагностики |
| 39 | RR HTR | 10 | Кондиционер |
| 40 | ЭБУ-ИГ | 15 | Антиблокировочная система; Система блокировки передач; Электрические сиденья. |
| 41 | ВЫХОД МОЩНОСТИ | 15 | Электрические розетки |
ЧИТАТЬ Toyota FJ Cruiser (2008-2009) – блок предохранителей и реле
Предохранители (тип B)
| Предохранитель | Усилитель [А] | описание | |
| 42 | АБС №1 | 40 | Система предотвращения блокировки колес |
| 43 | AHC | 50 | Нет цепи |
| 44 | ACC | 50 | Все компоненты предохранителя «PWR OUTLET». |
| 45 | АБС №2 | 40 | Система предотвращения блокировки колес |
| 46 | Inizio | 30 | Система авиаперевозок |
| 47 | ПИТАНИЕ | 40 | Система управления электрозамками дверей; Электрические стеклоподъемники; Электрический люк; Сиденье с электрорегулировкой. |
Предохранители (тип C)
| Предохранитель | Усилитель [А] | описание | |
| 48 | ГЛАВНАЯ | 100 | Нет цепи |
| 49 | ALT | 140 | Все компоненты «J/B NO.2», «MIR HTR», «SEAT HTR», «AC», «AM1 NO.1», «АМ1 №2», «АСС», «ВЕНТИЛЯТОР СДС»; Предохранители HTR «i» ABS №1 |
| 50 | Д/Б №2 | 100 | Все компоненты предохранителей «ECU-B», «FR FOG», «АМ1 №1», «ХВОСТ», «СТОП», «КУПОЛ», «СИЛА», «RR AC», «РР ХТР» |
| 51 | АМ1 №1 | 80 | Система зарядки, подогрев наружных зеркал; Все компоненты предохранителей «АМ1 №2», «МАНИМЕТР», «WIPER», «DIFF», «DEFOG», «AC» и «SEAT HTR». |
| 52 | HTR | 60 | Кондиционер |
| 53 | GLOW | 80 | Нет цепи |
