Toyota Land Cruiser (1996-1997) — Схема блока предохранителей
Год производства: 1996, 1997.
Предохранитель прикуривателя (розетка) в Toyota Highlander Hybrid 2011-2016 гг. Предохранители 28 и 29 находятся в блоке предохранителей?

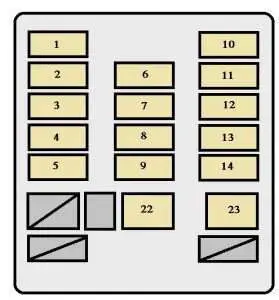

Щиток приборов

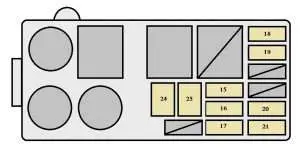

Вано моторе
Предохранители (тип А)
| Предохранитель | Усилитель [А] | описание | |
| 1 | CIG | 15 | Легче и Электрические зеркала заднего вида; Цифровой дисплей часов; Радио; Кассетный магнитофон; Электрическая антенна; Блокировка автоматической коробки передач; Система подушек безопасности SRS. |
| 2 | КОДА | 15 | Задние фары; Подсветка номерного знака; Передние габаритные фонари и боковые указатели поворота; Подсветка приборной панели; Часы; Освещение тайника. |
| 3 | OBD | 15 | Бортовая система диагностики |
| 4 | STOP | 10 | Светофор; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Устройство отключения круиз-контроля; Блокировка АКПП. |
| 5 | УДАЛЕНИЕ ТУМАНА | 20 | Грязеотделитель заднего стекла |
| 6 | ТУГОЙ | 20 | Дворники и омыватели лобового стекла; Задний дворник и омыватель ветрового стекла. |
| 7 | РЕЗИНКА | 10 | Индикаторы и метрики; Индикаторы технического обслуживания и звуковые сигналы (за исключением лампочек слива и открытых дверей); Фонари заднего хода. |
| 8 | GIRO | 7,5 | Включение сигнальных ламп |
| 9 | ЭБУ-ИГ | 15 | Система круиз-контроля |
| 10 | ЭБУ-Б | 10 | Система подушек безопасности SRS |
| 11 | ЗАДНИЙ-HTR | 20 | Кондиционер |
| 12 | IGN | 7,5 | Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система контроля выбросов; Система подушек безопасности SRS. |
| 13 | AC | 10 | Кондиционер |
| 14 | DIFF | 30 | Система блокировки дифференциала |
| 15 | КАРИКА | 7,5 | Система зарядки; Световой индикатор промывки. |
| 16 | EFI | 15 | Многопортовая система впрыска; Многопортовая система последовательного впрыска. |
| 17 | СДС-ФАН | 20 | Нет цепи |
| 18 | ГОЛОВА (ПРАВАЯ) | 15 | Вертикальные фары |
| 19 | ГОЛОВКА (ЛЕВАЯ) | 15 | Левая передняя фара |
| 20 | HAZ-РОГ | 15 | Аварийное освещение, звуковой сигнал |
| 21 | вагранка | 10 | Внутреннее освещение; Персональное освещение; Освещение багажника; Индикатор мощности; Световой сигнал открытой двери; Часы; Радио; Кассетный магнитофон; Электрическая антенна; Вежливые фонари. |
ЧИТАЙТЕ Toyota 86 / GT86 (2012-2018) – блок предохранителей и реле
Предохранители (тип B)
| Предохранитель | Усилитель [А] | описание | |
| 22 | ОБОГРЕВАТЕЛЬ ФЛ | 40 | Кондиционер |
| 23 | ЭЛ. Пауэр | 30 | Электрические стеклоподъемники; Система запирания дверей; Электрический люк. |
Предохранители (тип C)
| Предохранитель | Усилитель [А] | описание | |
| 24 | AM 1 | 50 | Все компоненты схемы «СИГАРА», «СТЕКЛООЧИСТИТЕЛЬ», «КАЛИБР», «ПОВОРОТ», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER». |
| 25 | АБС | 60 | Система предотвращения блокировки колес |
