Toyota Land Cruiser 100/J100 (2003-2007) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2003, 2004, 2005, 2006, 2007.

Прикуриватель (розетки) в Toyota Land Cruiser 100 предоставлено предохранители 2 (прикуриватель) и 1 (розетка) в блоке предохранителей приборной панели.

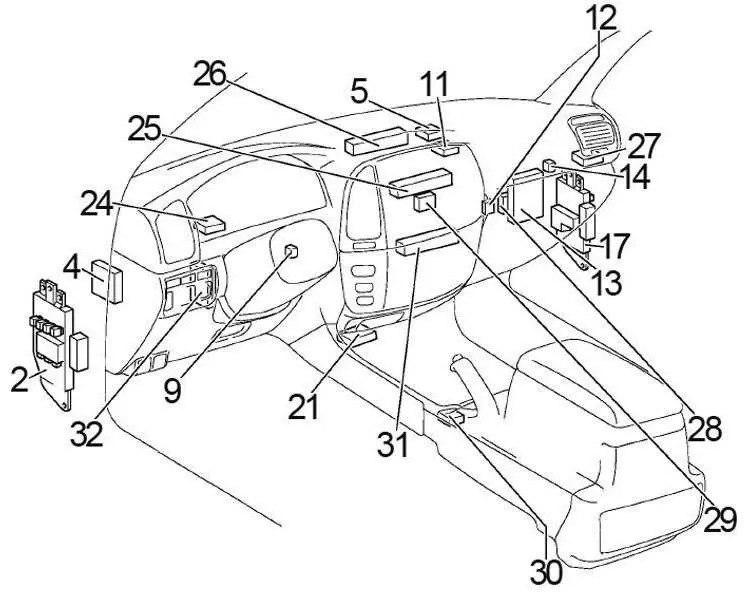

Пассажирский салон

Автомобили с левым рулем

Автомобили с правым рулем

описание

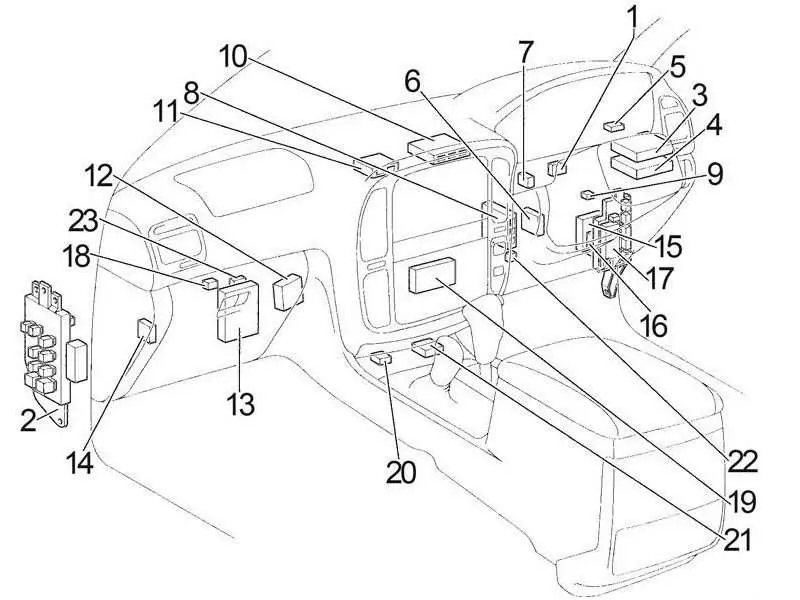

1. ’98 -’03: Указатель поворота
2. ’98-’03: Блок предохранителей ’03-’07: Блок предохранителей кузова/ЭБУ
3. ’98 -’03: Блок управления АБС
4. Блок управления наклоном и телескоп
5. Компьютер с транспондерным ключом
6. ’98 -’03: Блок управления беспроводным замком
7. ’98-’03: ЭБУ ECT
8. ’98 -’03: ЭБУ управления подвеской
9. Усилитель транспондерного ключа
10. ’98-’03: Инструмент для ЭБУ
11. Блок управления противоугонной системой
12. Автоматическое антенное реле
13. Двигатель и ЭБУ ECT
14. Реле управления блокировкой центрального дифференциала
15. ’98-’03: ЭБУ управления передней/задней блокировкой или ЭБУ управления задней блокировкой
16. ’98 -’03: ЭБУ круиз-контроля
17. ’98–’03: Соединительный блок (реле MTR) ’03–’07: Блок предохранителей
18. ’98-’03: Липкий усилитель тепла
19. ’98 -’03: Центр ЭБУ
20. ’98-’03: Датчик замедления ABS
21. Центральный датчик подушки безопасности в сборе
22. ’98-’03: Главное реле AHC
23. ’98 -’03: RHD: Таймер предварительного прогрева
24. 03-2007: Управление кондиционером (с навигационной системой)
25. ’03-’07: Блок коллектора
26. ’03-’07: Блок коллектора
27. ’03-’07: Блок коллектора
28. ’03-’07: Блок коллектора
29. ’03 -’07: ЭБУ шлюза
30. ’03 -’07: ЭБУ управления блокировкой коробки передач
31. 03-2007: Управление кондиционером (без навигационной системы)
32. ’03 -’07: ЭБУ ABS, BA, TRAC и VSC

ЧИТАЙТЕ Toyota Land Cruiser V8 200 (2012) – блок предохранителей

Блок предохранителей в салоне (слева)

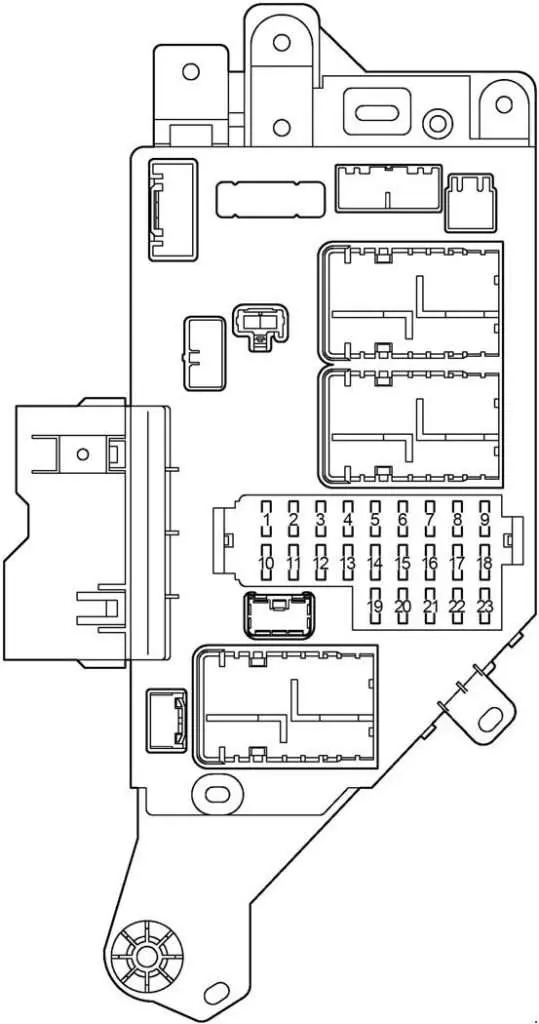

Номер	Ампер [A]	описание
1	15	Электрические розетки
2	15	легче
3	7.5	Подсветка приборной панели
4	7.5	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
5	20	Обогреватель заднего стекла
6	15	Подвеска Active Height Control (AHC)
7	20	Подогреватель топлива
8	7.5	Электрическая плита
9	20	Подвеска Active Height Control (AHC)
10	10	Система контроля выбросов
10	10	Система контроля выбросов
11	10	Индикаторы и счетчики
12	10	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
13	10	Система навигации
14	15	Двойная система застежек-молний.
15	30	Система загрузки прицепа
16	15	Кондиционер
17	15	Стоп-сигналы
18	7.5	Бортовая система диагностики
19	7.5	Система не работает
20	30	Электрическое сиденье _
21	25	Электрический замок, электрические стеклоподъемники.
22	25	Электронный люк
23	15	Система заднего дворника
Реле
R1	Обогреватель заднего стекла (DEFOG)
R2	Зажигание (IG1 №2)
R3	Акцент (ACC)
R4	Внутреннее освещение (КУПОЛ)

Блок предохранителей в салоне (справа)

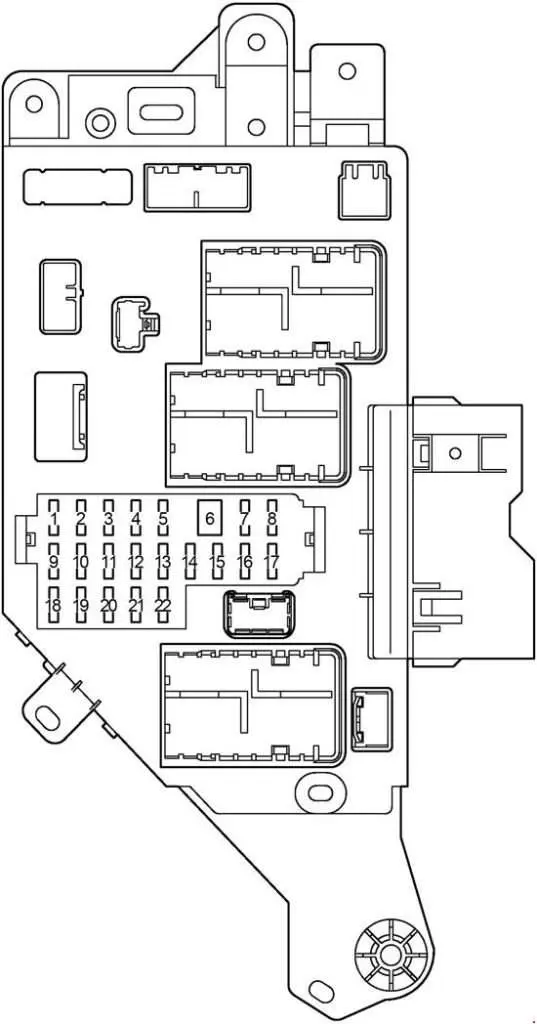

Номер	Ампер [A]	описание
1	10	Электрическая система закрытия дверей; Электрическое окно.
2	20	Полноприводный автомобиль
3	15	Очиститель окон
4	10	Система общественной коммуникации
5	10	Внутреннее освещение
6	40	Рулевое управление с переменным передаточным числом
7	20	Электрические окна
8	20	Электрические окна
9	25	Дворники
10	10	Задняя система кондиционирования
11	15	Подогрев сиденья
12	10	Резервные фонари
13	7.5	Индикаторы и счетчики
14	7.5	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
15	7.5	Противоугонная система
16	20	Электрические окна
17	20	Электрические окна
18	30	Система загрузки прицепа
19	–	–
20	20	Управление наклоном и телескопией
21	30	Задняя система кондиционирования
22	30	Электрическое сиденье _
Реле

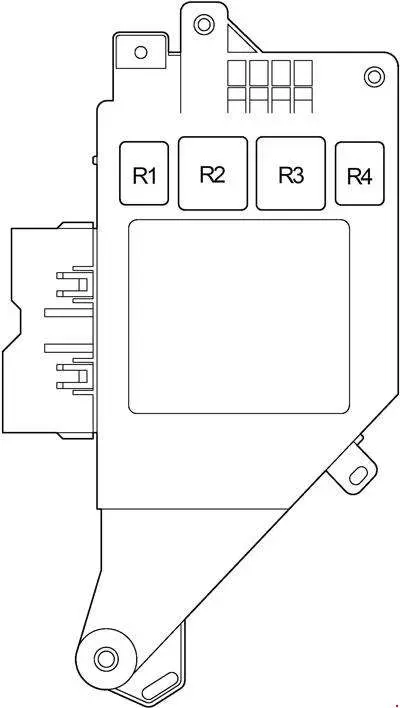

R1	Стоп-сигналы (STOP LP)
R2	–
R3	Зажигание (IG1 №3)
R4	Аксессуары (ACC CUT)

Дополнительные предметы

описание

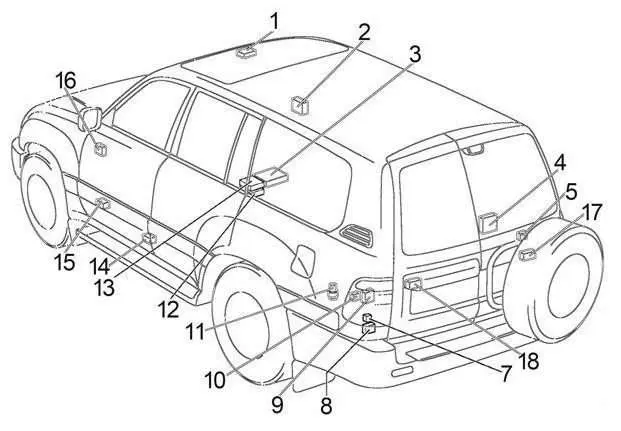

1. ЭБУ управления люком в крыше
2. Праворуль:   Зеркало с дистанционным управлением ЭБУ
3. Компонентный стереоусилитель
4. Усилитель кондиционера
5. Реле заднего радиатора
6. Тип задней двери:   реле заднего дворника
7. Реле фаркопа
8. Реле буксировочного преобразователя
9. Блок управления топливным насосом
10. Реле выбора топливного насоса
11. Дополнительный топливный насос, обеспечивающий работу реле
12. ’03 — ’07: ЭБУ камеры
13. ’03 -’07: ЭБУ навигации
14. Реле заднего обогрева
15. Узел регулирующего клапана
16. ЛРД:   ЭБУ зеркала с дистанционным управлением
17. Тип вращения:   реле заднего правого дворника
18. Тип качелей:   реле заднего левого дворника

Блок предохранителей в моторном отсеке

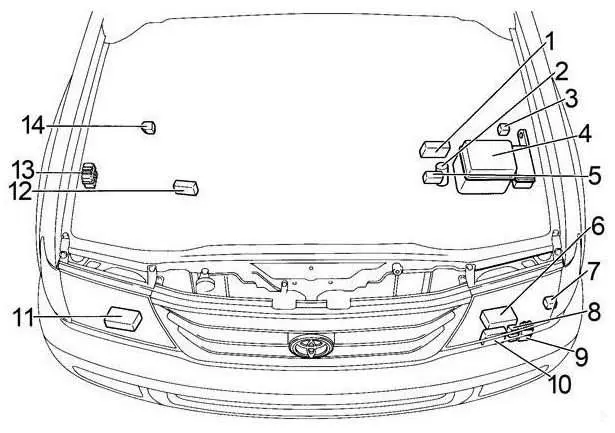

Положение

описание

1. Драйвер форсунки (EDU)
2. Главное реле лебедки
3. Реле свечей накаливания
4. Блок предохранителей
5. Блок подключения предохранителей
6. Левый регулятор фар
7. Залипшее реле отопителя
8. Реле отключения по температуре воды
9. Реле вентилятора конденсатора кондиционера
10. Реле управления омывателем фар
11. Блок управления правой фарой
12. Блок предохранителей (холодная зона)
13. Реле дневных ходовых огней №3
14. Реле входного нагревателя

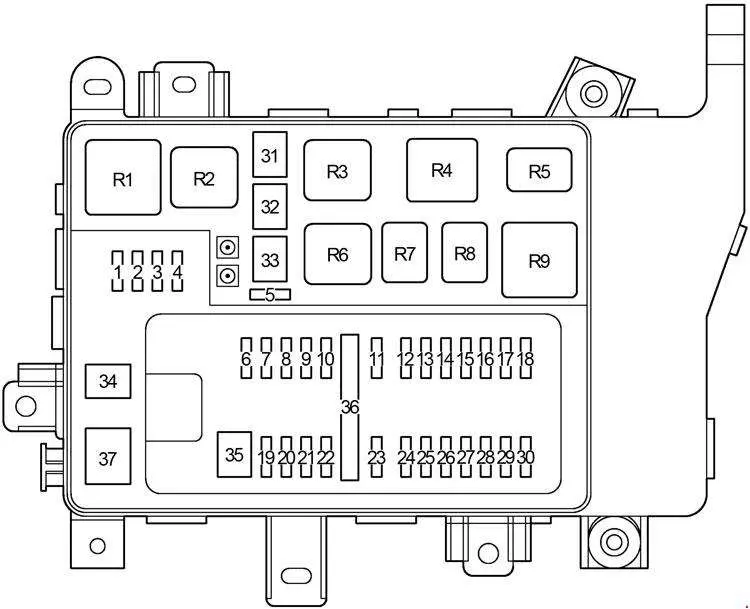

Номер	Ампер [A]	описание
1	–	–
2	–	–
3	–	–
4	–	–
5	7.5	2003–2005: Система многоточечного впрыска топлива/последовательный многоточечный впрыск топлива
5	7.5	2006-2007:-
6	30	Фары для прицепа
7	15	Обогреватель наружного зеркала заднего вида
8	10	Задняя система кондиционирования
9	15	аварийные сигналы; Указатели поворотов.
10	7.5	Система загрузки
11	20
12	15	Противотуманные огни
13	30	Фары для прицепа
14	20	Очистить фары
15	10	Система загрузки
16	7.5	Подсветка приборной панели
17	30	Фары для прицепа
18	15	Парковочные огни; Задние фары.
19	30	Взрыватель «ЭКУ-Б2».
20	7.5
21	30	Система общественной коммуникации
22	25	Система многоточечного впрыска топлива/последовательный многоточечный впрыск топлива
22	25	Система многоточечного впрыска топлива/последовательный многоточечный впрыск топлива
23	15	Предохранитель «IGN».
24	10	Система многоточечного впрыска топлива/последовательный многоточечный впрыск топлива
25	10	Корно
26	–	–
27	10	Правая фара (ближний свет)
28	10	Левая фара (ближний свет)
29	20	Правая фара (дальний свет)
30	20	Левая фара (дальний свет)
31	40	Система предотвращения блокировки колес
32	50	Система предотвращения блокировки колес
33	50	Подвеска Active Height Control (AHC)
34	30	Система защиты
35	–	Предохранители «BAT», «AMP».
36	–	Взрыватели «ХАЗ-ТРН», «АЛТ-С».
37	80	Система подогрева двигателя
Реле
R1	Нагреватель (HTR)
R2	Антиблокировочная система тормозов (ABS MTR1)
R3	Антиблокировочная система тормозов (ABS MTR2)
R4	Антиблокировочная система тормозов (ABS SOL)
R5	Блок управления двигателем (EFI) Блок управления двигателем (ECD)
R6	Активная подвеска контроля высоты
R7	Разрыв цепи (топливный насос (C/OPN))
R8	Топливный насос (F/PUMP)
R9	закуска

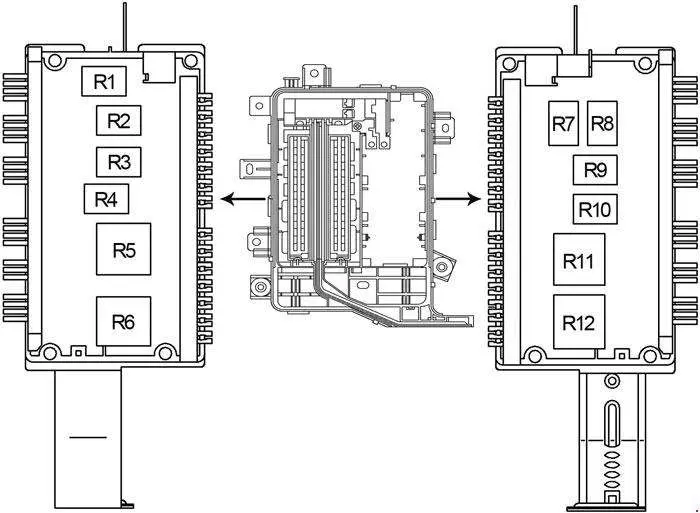

Реле

описание

R1	Система охлаждения
R2	Муфта компрессора кондиционера (MG CLT)
R3	Электрический вентилятор охлаждения (CDS FAN)
R4	Корно
R5	Маяк (ГОЛОВКА)
R6	Дальний свет (HEAD HI)
R7	Обдув наружных зеркал заднего вида (MIR HTR)
R8	Задний отопитель (RR HTR)
R9	Панель приборов (ПАНЕЛЬ)
R10	Передний противотуманный фонарь (FR FOG)
R11	Зажигание (IG №1)
R12	Задние фонари (ХВОСТ)
