Toyota Land Cruiser 100/J100 (1998-2002) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

1998, 1999, 2000, 2001, 2002.

Прикуриватель (розетки) в Toyota Land Cruiser 100 его питание осуществляется от предохранителей 3 (прикуриватель) и 22 (розетка) в блоке предохранителей приборной панели.

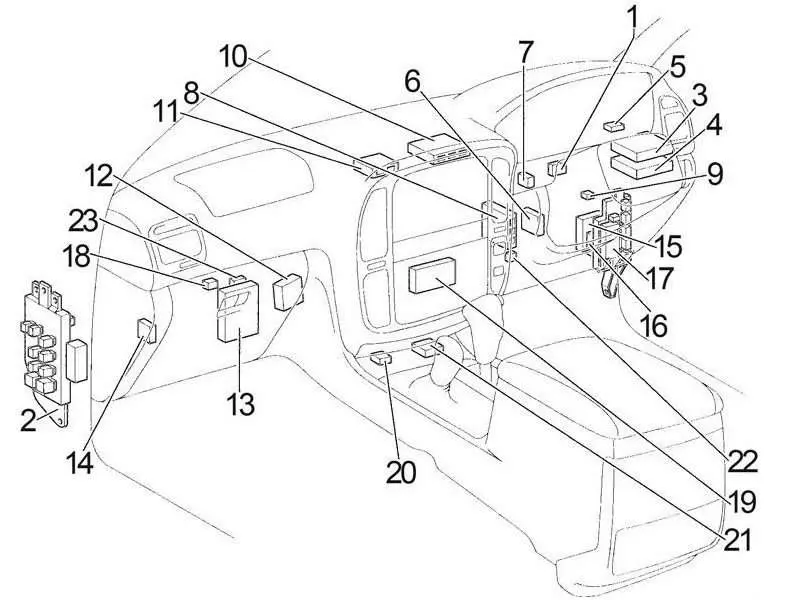

Пассажирский салон

Двигайтесь налево

Двигайтесь справа

описание

1. ’98 -’03: Указатель поворота
2. ’98-’03: Блок предохранителей ’03-’07: Блок предохранителей кузова/ЭБУ
3. ’98 -’03: Блок управления АБС
4. Блок управления наклоном и телескоп
5. Компьютер с транспондерным ключом
6. ’98 -’03: Блок управления беспроводным замком
7. ’98-’03: ЭБУ ECT
8. ’98 -’03: ЭБУ управления подвеской
9. Усилитель транспондерного ключа
10. ’98-’03: Инструмент для ЭБУ
11. Блок управления противоугонной системой
12. Автоматическое антенное реле
13. Двигатель и ЭБУ ECT
14. Реле управления блокировкой центрального дифференциала
15. ’98-’03: ЭБУ управления передней/задней блокировкой или ЭБУ управления задней блокировкой
16. ’98 -’03: ЭБУ круиз-контроля
17. ’98–’03: Соединительный блок (реле MTR) ’03–’07: Блок предохранителей
18. ’98-’03: Липкий усилитель тепла
19. ’98 -’03: Центр ЭБУ
20. ’98-’03: Датчик замедления ABS
21. Центральный датчик подушки безопасности в сборе
22. ’98-’03: Главное реле AHC
23. ’98 -’03: RHD: Таймер предварительного прогрева
24. 03-2007: Управление кондиционером (с навигационной системой)
25. ’03-’07: Блок коллектора
26. ’03-’07: Блок коллектора
27. ’03-’07: Блок коллектора
28. ’03-’07: Блок коллектора
29. ’03 -’07: ЭБУ шлюза
30. ’03 -’07: ЭБУ управления блокировкой коробки передач
31. 03-2007: Управление кондиционером (без навигационной системы)
32. ’03 -’07: ЭБУ ABS, BA, TRAC и VSC

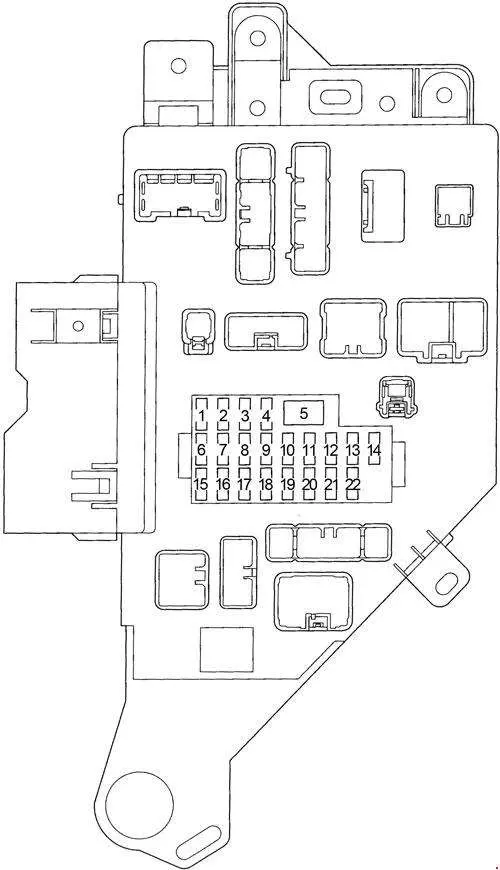

Номер	Ампер [A]	описание
1	10	Электрическое зеркало заднего вида
2	15	система подушек безопасности SRS; Преднатяжители ремней безопасности.
3	15	Более легкий; Автомобильная аудиосистема; Силовая антенна.
4	10	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива; Антиблокировочная система; система подушек безопасности SRS; Преднатяжители ремней безопасности; Индикатор разряда.
5	40	Система управления дверными замками; Электрические стеклоподъемники; электрический люк; Электрическое сиденье; Усилитель наклона и телескопическое рулевое управление.
6	10	Внутреннее освещение; Персональное освещение.
7	вентиляции	Подвеска Active Height Control (AHC)
8	вентиляции	Система блокировки заднего дифференциала
9	15	Индикаторы и счетчики; Сервисные индикаторы и предупреждающий зуммер (за исключением лампочек выхлопа, открытия дверей и подушек безопасности SRS); фонари заднего хода; Кондиционер; Автоматическая коробка передач с электронным управлением; Беспроводная система дистанционного управления; Система дневных ходовых огней.
10	вентиляции	1998-2000: Стеклоочиститель и омыватель ветрового стекла, стеклоочиститель и омыватель заднего стекла.
10	25	2001-2002: Стеклоочиститель и омыватель лобового стекла, Стеклоочиститель и омыватель лобового стекла
11	7.5	Система холостого хода двигателя
12	15	Передние противотуманные фары
13	15	Стоп-сигналы; Высоко установленный стоп-сигнал.
14	тридцать	Кондиционер
15	вентиляции	Обогреватель заднего стекла
16	15	Система помощи при наклоне и телескопическое рулевое управление; Система дневных ходовых огней; Противоугонная система.
17	15	Задние фары; Подсветка номерного знака; Парковочные огни; Подсветка приборной панели.
18	15	Подвеска Active Height Control (AHC)
19	10	Бортовая система диагностики
вентиляции	10	Кондиционер
21	15	Антиблокировочная система; Система блокировки передач; Электрические сиденья; Силовая антенна; Усилитель наклона и телескопическое рулевое управление.
22	15	Электрические розетки

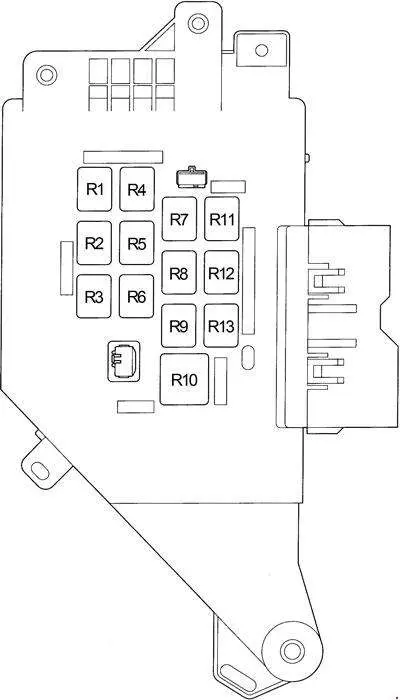

Реле
R1	Разрыв цепи (топливный насос (C/OPN))
R2	Топливный насос (FUEL/PMP)
R3	(Д/Л(Л))
R4	(СПИЛ/ВЛВ)
R5	Антипасто (ST/CUT)
R6	(Д/Л(У))
R7	Передний противотуманный фонарь (FR FOG)
R8	–
R9	Обогреватель заднего стекла (DEFOG)
R10	Электрические стеклоподъемники; Электрический люк
R11	Задний отопитель (RR HTR)
R12	Внутреннее освещение (КУПОЛ)
R13	Задние фонари (ХВОСТ)

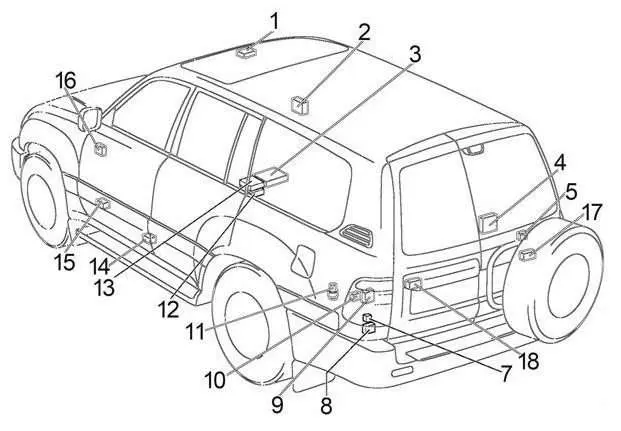

Дополнительные предметы

описание

1. ЭБУ управления люком в крыше
2. Праворуль:   Зеркало с дистанционным управлением ЭБУ
3. Компонентный стереоусилитель
4. Усилитель кондиционера
5. Реле заднего радиатора
6. Тип задней двери:   реле заднего дворника
7. Реле фаркопа
8. Реле буксировочного преобразователя
9. Блок управления топливным насосом
10. Реле выбора топливного насоса
11. Дополнительный топливный насос, обеспечивающий работу реле
12. ’03 — ’07: ЭБУ камеры
13. ’03 -’07: ЭБУ навигации
14. Реле заднего обогрева
15. Узел регулирующего клапана
16. ЛРД:   ЭБУ зеркала с дистанционным управлением
17. Тип вращения:   реле заднего правого дворника
18. Тип качелей:   реле заднего левого дворника

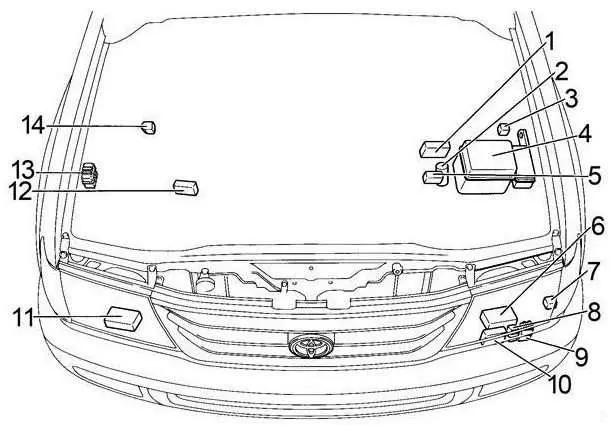

Вано моторе

Положение

описание

1. Драйвер форсунки (EDU)
2. Главное реле лебедки
3. Реле свечей накаливания
4. Блок предохранителей
5. Блок подключения предохранителей
6. Левый регулятор фар
7. Залипшее реле отопителя
8. Реле отключения по температуре воды
9. Реле вентилятора конденсатора кондиционера
10. Реле управления омывателем фар
11. Блок управления правой фарой
12. Блок предохранителей (холодная зона)
13. Реле дневных ходовых огней №3
14. Реле входного нагревателя

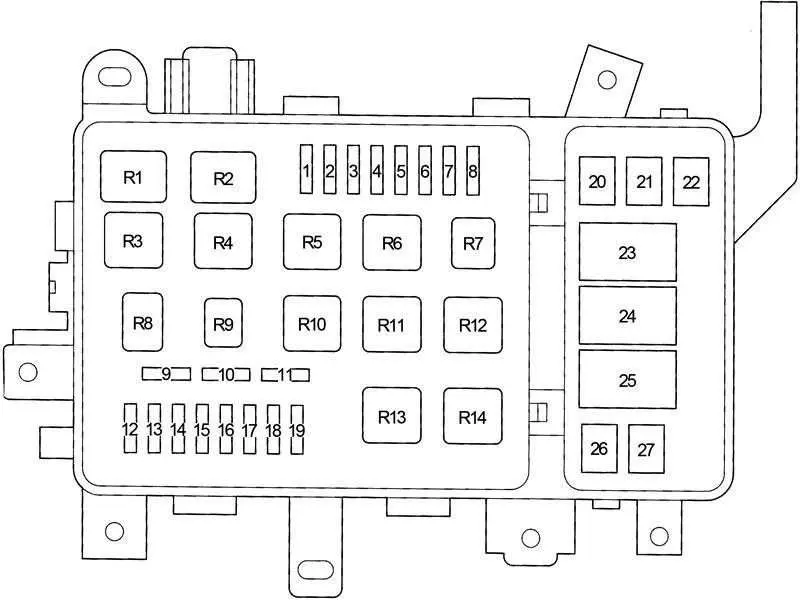

Номер	Ампер [A]	описание
1	вентиляции	Стартовая система; указатели поворота; аварийные сигналы; Все элементы в предохранителях «CIGAR», «ECU-IG», «MIRR», «SRS».
2	вентиляции	Кондиционер
3	10	ПТК-нагреватель
4	15	Обогреватели сидений
5	вентиляции	Подогреватель топлива
6	15	Обогрев наружного зеркала заднего вида
7	вентиляции	Очистить фары
8	вентиляции	Электрический вентилятор охлаждения
9	вентиляции	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива; Система контроля выбросов; Бензонасос.
9	вентиляции	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
10	10	Корно
11	15	Электронная система управления акселератором
12	вентиляции	Автомобильная аудиосистема
13	15	Аварийное освещение; Указатели поворотов.
14	тридцать	Стартовая система; Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива; Все компоненты предохранителя «IGN».
15	вентиляции	Система управления электрическим замком; Электрические стеклоподъемники; Задний дворник и омыватель; Подсветка входной системы; Беспроводная система дистанционного управления; Электрические зеркала заднего вида; Индикаторы и счетчики; Кондиционер; Автоматическая система управления освещением; Противоугонная система.
16	вентиляции	Левая фара (дальний свет)
17	вентиляции	Правая фара (дальний свет)
18	10	Левая фара (ближний свет); Передние противотуманные фары.
19	10	Правая фара (ближний свет)
вентиляции	40	1998–1999: Антиблокировочная система тормозов.
вентиляции	50	2000–2003: Антиблокировочная система тормозов.
21	50	Подвеска Active Height Control (AHC)
22	50	Предохранитель «PRW OUTLET».
23	80	Система загрузки; Все статьи в разделах «АМ1 №2», «ИНДИКАТОР», «РАБКЕЛЬ».
24	60	Кондиционер
25	80	Система подогрева двигателя
26	40	Система предотвращения блокировки колес
27	тридцать	Система защиты
Реле
R1	Муфта компрессора кондиционера (MG CLT)
R2	Обдув наружных зеркал заднего вида (MIR HTR)
R3	Аксессуары (АСС)
R4	Подвеска Active Height Control (AHC)
R5	Зажигание (IG1 №1)
R6	Зажигание (IG1 №2)
R7	Антиблокировочная система тормозов (ABS SOL)
R8	Блок управления двигателем (EFI) Блок управления двигателем (ECD)
R9	Корно
R10	Резистор
R11	закуска
R12	Антиблокировочная система тормозов (ABS MTR2)
R13	Маяк (ГОЛОВКА)
R14	Антиблокировочная система тормозов (ABS MTR1)

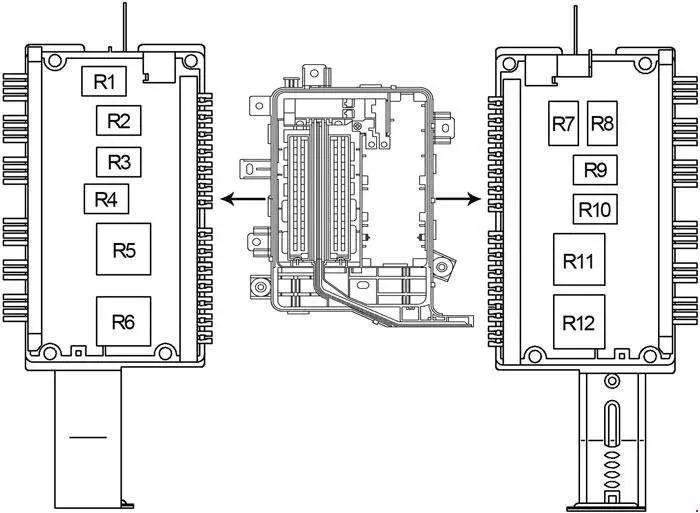

Реле

описание

R1	Система охлаждения
R2	Муфта компрессора кондиционера (MG CLT)
R3	Электрический вентилятор охлаждения (CDS FAN)
R4	Корно
R5	Маяк (ГОЛОВКА)
R6	Дальний свет (HEAD HI)
R7	Обдув наружных зеркал заднего вида (MIR HTR)
R8	Задний отопитель (RR HTR)
R9	Панель приборов (ПАНЕЛЬ)
R10	Передний противотуманный фонарь (FR FOG)
R11	Зажигание (IG №1)
R12	Задние фонари (ХВОСТ)

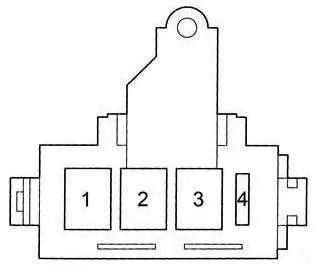

Блок подключения предохранителей

Номер	Ампер [A]	описание
1	100	Все позиции в «ECU-B», «FR MGŁA», «ODFOG», «AHC-B», «TAIL», «STOP», «DOME», «POWER», «OBD», «RR AC» и » Предохранители RR HTR »
2	140	Все элементы в предохранителях «J/B № 2», «MIR HTR», «AM1 № 1», «ACC», «CDS FAN», «HTR» и «ABS № 1».
3	100	Фузибили «ECU-B», «FR FOG», «DEFOG», «AHC-B», «OBD», «TAIL», «STOP», «DOME TOWER», «RR AC», «RR HTR»
4	7.5	Система загрузки
