Toyota Land Cruiser 100 (1998-2007) — блок предохранителей

18.01.2024 /

Toyota Land Cruiser 100 (1998-2007) — Схема блока предохранителей

Год производства: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Предохранитель прикуривателя (розетка) на Land Cruiser 100 1998-2007 гг. Предохранитель 2 находится в блоке предохранителей в салоне.

Пассажирский салон

LHD

1998-2003

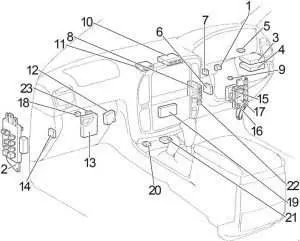

Toyota Land Cruiser 100 — Схема блока предохранителей — Интерьер — Расположение с левым рулем

2003-2007

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Интерьер — Расположение с левым рулем

RHD

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Интерьер — Расположение с правым рулем
  1. ’98 -’03: сигнальная лампа мигалки
  2. ’98-’03: Блок предохранителей

    ’03-’07: Блок предохранителей/модуль ЭБУ

  3. ’98 -’03: ЭБУ АБС
  4. Контроллер наклона и телескопа
  5. Компьютер с транспондерным ключом
  6. ’98 -’03: блок управления беспроводным дверным замком
  7. ’98-’03: ЭБУ ECT
  8. ’98 – ’03: Управление подвеской через ЭБУ
  9. Усилитель транспондера ключа
  10. ’98 -’03: Инструмент для ЭБУ
  11. Блок управления противоугонной системой
  12. Автоматическое антенное реле
  13. Двигатель ECT и блок управления
  14. Реле управления блокировкой центрального дифференциала
  15. ’98-’03:

    Управление передним/задним закрытием блока управления

    o

    Управление задним закрытием блока управления

  16. ’98-’03: Калькулятор круиз-контроля
  17. ’98 — ’03: Блок подключения (реле MTR)

    ’03-’07: Блок предохранителей

  18. ’98 -’03: Усилитель нагрева для вискозы
  19. ’98 -’03: Центр ЭБУ
  20. ’98-’03: Датчик замедления ABS
  21. Установка центрального датчика подушки безопасности
  22. ’98-’03: Главное реле AHC
  23. ’98-’03:

    Праворуль:

    Таймер предварительного нагрева

  24. 03-07: Климат-контроль (с навигационной системой)
  25. 03-07: Блок подключения
  26. 03-07: Блок склеивания
  27. 03-07: Блок склеивания
  28. 03-07: Блок склеивания
  29. 03-07: Порт ЭБУ
  30. ’03 -’07: Блок управления блокировки переключения передач
  31. ’03-’07: Климат-контроль (без навигационной системы)
  32. ’03-07: Блок управления ABS и BA, TRAC и VSC

Блок предохранителей в салоне (19 98-2003 )

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей

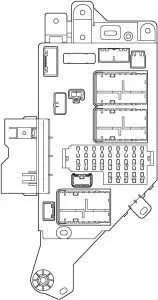

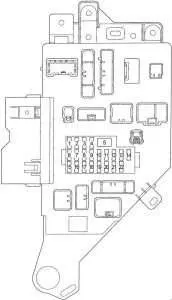

Toyota Land Cruiser 100 — Схема блока предохранителей — Интерьер
Нет.ПредохранительУсилитель [А]описание
1MIRR10Электрическое зеркало заднего вида
2SRS15Система подушек безопасности SRS;

Преднатяжители ремней безопасности.

3СИГАРА15Более легкий;

Автомобильная аудиосистема;

Силовая антенна,

4IGN10Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Антиблокировочная система;

Система подушек безопасности SRS;

Преднатяжители ремней безопасности;

Световой индикатор промывки.

5ПИТАНИЕ40Система управления электрозамками дверей;

Электрические стеклоподъемники;

Электрический люк;

Электрически регулируемое сиденье;

Наклонное и телескопическое электрическое рулевое управление.

6вагранка10Внутреннее освещение;

Персональное освещение.

7АХК-ИГ20Активная подвеска с контролем высоты (AHC)
8DIFF20Блокировка заднего дифференциала
9РЕЗИНКА15Индикаторы и метрики;

Индикаторы обслуживания e

Тревожный звонок

(за исключением разгрузки, открытия дверей и

Spie dell’airbag SRS);

фонари заднего хода;

Кондиционер;

Автоматическая коробка передач с электронным управлением;

Беспроводная система дистанционного управления;

Система дневных ходовых огней.

10ТУГОЙ201998-2000:

Дворники и омыватели лобового стекла;

Задний дворник и омыватель ветрового стекла.

252001-2002:

Дворники и омыватели лобового стекла;

Задний дворник и омыватель ветрового стекла.

11Я/УП7.5Система холостого хода двигателя
12ПТ ТУМАН15Передние противотуманные фары
13STOP15Светофор;

Высокий стоп-сигнал.

14$$ AC30Кондиционер
15УДАЛЕНИЕ ТУМАНА20Грязеотделитель заднего стекла
16ЭБУ-Б15Усилитель наклона и телескопическое рулевое управление;

Система дневных ходовых огней;

Противоугонная система.

17КОДА15Задние фары;

Подсветка номерного знака;

Парковочные огни;

Подсветка приборной панели.

18АХК-Б15Активная подвеска с контролем высоты (AHC)
19OBD10Бортовая система диагностики
20RR HTR10Кондиционер
21ЭБУ-ИГ15Антиблокировочная система;

Система блокировки передач;

Электрические сиденья;

Антенна;

Система отклонения e

телескопическая рулевая система.

22ВЫХОД МОЩНОСТИ15Электрические розетки

ЧИТАЙТЕ Toyota 86 / GT86 (2012-2018) – блок предохранителей и реле

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей

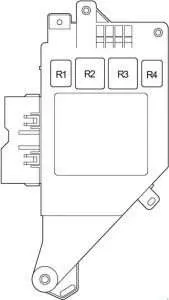

Toyota Land Cruiser 100 — Схема блока предохранителей — Интерьер
Нет.Реле
R1Разрыв цепи (топливный насос (C/OPN))
R2Топливный насос (FUEL/PMP)
R3(Д/Л(Л))
R4(СПИЛ/ВЛВ)
R5Запуск (ST/CUT)
R6(Д/Л(У))
R7Передний противотуманный фонарь (FR FOG)
R8 –
R9Дефлектор заднего стекла (DEFOG)
R10Электрические стеклоподъемники;

Электрический люк (POWER).

R11Задний отопитель (RR HTR)
R12Внутреннее освещение (КУПОЛ)
R13Задние фонари (ХВОСТ)

Блок предохранителей в салоне (левый (2003-2007))

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей

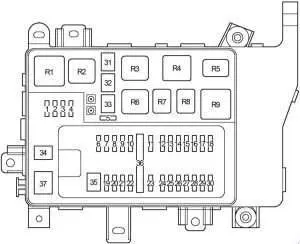

Toyota Land Cruiser 100 — Схема блока предохранителей — Интерьер (слева)
Нет.ПредохранительУсилитель [А]описание
1ВЫХОД МОЩНОСТИ15Prese di current
2CIG15Более легкий
3ACC7.5Подсветка приборной панели
4AM17.5Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

5УДАЛЕНИЕ ТУМАНА20Грязеотделитель заднего стекла
6АХК – Б15Активная подвеска с контролем высоты (AHC)
7HTR ТОПЛИВО20Подогреватель топлива
8HTR МОЩНОСТЬ7.5Рискалдаторе электретрико
9АХК-ИГ20Активная подвеска с контролем высоты (AHC)
10ЭФИ №210Система контроля выбросов
РЭВ № 210Система контроля выбросов
11Gauge110Измерители и штангенциркули
12ЭБУ-IG110Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

13ЭБУ-Б110Навигационная система
14ДВУХМЕСТНЫЙ БЛОК15Двойная система блокировки
15ЗАГРУЗКА КАРТОФЕЛЯ30Система загрузки прицепа
16A / C15Кондиционер
17STOP15Стоп-сигналы
18ОБД – 27.5Бортовая система диагностики
19ИДЕЛЬ УП7.5Система не работает
20ШТАБ-КВАРТИРА ЛЕВЫЙ30Электрическая система сидений
21PORTA25Электрическая система блокировки;

Электрические стеклоподъемники.

22СОЛНЕЧНАЯ КРЫША25Электронный люк
23ПРИВЯЗКА RR15Задний стеклоочиститель
Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Интерьер (слева)

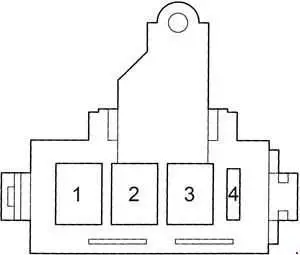

Нет.Курьер
R1Дефлектор заднего стекла (DEFOG)
R2Зажигание (IG1 № 2)
R3Акцент (ACC)
R4Внутреннее освещение (КУПОЛ)

Блок предохранителей в салоне (правый (2003-2007))

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей

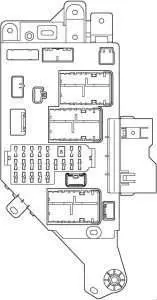

Toyota Land Cruiser 100 — Схема блока предохранителей — Салон (справа)
Нет.ПредохранительУсилитель [А]описание
1ЭБУ – B210Система запирания дверей;

Электрическое окно.

2DIFF20Полноприводный автомобиль
3СТИРАЛЬНАЯ МАШИНА15Кристаллическая шайба
4РАДИО10Аудиосистема
5вагранка10Внутреннее освещение
6ВГРС40Система рулевого управления с переменным передаточным числом
7П/В(Флорида)20Поставка окон
8П/В(РЛ)20Поставка окон
9ТУГОЙ25Дворники
10ЭБУ-IG210Задняя система кондиционирования
11СИДЕНЬЕ HTR15Подогревы сидений
12Gauge210Резервные фонари
13MET7.5Счетчики и датчики
14ING7.5Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

15БЕЗОПАСНОСТЬ7.5Противоугонная система
16P/W(RR)20Поставка окон
17П/В(ФР)20Поставка окон
18ЗАГРУЗКА КАРТОФЕЛЯ30Система загрузки прицепа
19–– –
20НА ЭЛЕКТРОННУЮ ПОЧТУ ТЕЛ.20Поворотное и телескопическое рулевое управление
21Кондиционер/кондиционер30Задняя система кондиционирования
22РЭХ БАНКС30Электрическая система сидений
Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Салон (справа)
Нет.Курьер
R1Стоп-сигналы (STOP LP)
R2 –
R3Зажигание (IG1 #3)
R4Аксессуары (ACC CUT)

Подъемная дверь

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей

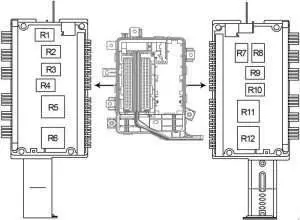

Toyota Land Cruiser 100 — Схема блока предохранителей — Расположение (тип задней двери)

Альталена

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Расположение (поворотный тип)

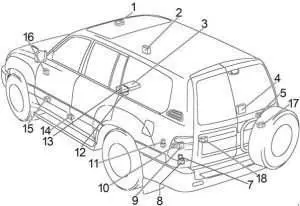

  1. Блок управления люком
  2. Праворуль: Дистанционное управление блоком управления зеркалами
  3. Компонентный стереоусилитель
  4. Усилитель кондиционера
  5. Реле заднего радиатора
  6. Тип задней двери: Реле заднего дворника
  7. Реле фаркопа
  8. Реле преобразователя прицепа
  9. проверка бензонасоса ЭБУ
  10. Реле выбора топливного насоса
  11. Запасное реле вспомогательного топливного насоса
  12. ’03 -’07: Блок управления телекамерой
  13. 03-07: Блок управления навигацией
  14. Реле заднего отопителя
  15. Узел регулирующего клапана
  16. ЛРД: Пульт дистанционного управления блоком управления зеркалами
  17. Тип качелей: Реле заднего правого дворника
  18. Тип качелей: Реле заднего дворника левого

ЧИТАЙТЕ Рестайлинг Toyota Prius III (2011-2016) – блок предохранителей

Вано моторе

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей

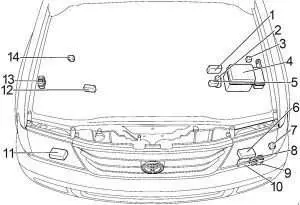

Toyota Land Cruiser 100 — Схема блока предохранителей — Моторный отсек — Расположение
  1. Контроллер впрыска (EDU)
  2. Главное реле лебедки
  3. Реле свечей накаливания
  4. Блок предохранителей
  5. Блоки предохранителей
  6. Управление левой фарой
  7. Залипшее реле отопителя
  8. Реле исключения температуры воды
  9. Реле вентилятора конденсатора кондиционера
  10. Реле управления омывателем фар
  11. Блок управления омывателем правых фар
  12. Блок предохранителей (холодная зона)
  13. Реле дневных ходовых огней 3
  14. Реле обогревателя впуска

Блок предохранителей в моторном отсеке (1998-2003 гг.)

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей

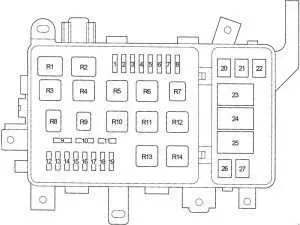

Toyota Land Cruiser 100 — Схема блока предохранителей — Моторный отсек
Нет.ПредохранительУсилитель [А]описание
1АМ1 Нет. 220Стартовая система;

указатели поворота;

Аварийное освещение;

Все статьи в разделах «CIGAR», предохранители «ECU-IG»,

«МИРР», «СРС».

2AC20Кондиционер
3HTR МОЩНОСТЬ10ПТК-нагреватель
4СИДЕНЬЕ HTR15Подогревы сидений
5HTR ТОПЛИВО20Подогреватель топлива
6МИР ХТР15Обогрев наружных зеркал
7КЛНЕР ШТАБ-КВАРТИРА20Очистка фар
8CDS ВЕНТИЛЯТОР20Электрический вентилятор охлаждения
9EFI20Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Система контроля выбросов;

Топливный насос.

ECD20Многопортовая система впрыска;

Многопортовая система последовательного впрыска.

10РОГ10Корно
11ПОДСОЛНЕЧНИК15Электронная система управления акселератором
12РАДИО20Автомобильная аудиосистема
13HAZ-ТРН15Аварийное освещение;

Указатели направления.

14AM230Стартовая система;

Многопортовая система впрыска;

Многопортовая система последовательного впрыска;

Все компоненты предохранителя «IGN».

15ЭБУ-Б120Система управления электрозамками дверей;

Электрические стеклоподъемники, Вт

Задний дворник и омыватель ветрового стекла;

Подсветка входной системы;

Беспроводная система дистанционного управления;

Зеркало заднего вида с электроприводом;

Счетчики и счетчики;

Кондиционер;

Автоматическая система управления освещением;

Система предотвращения грабежей.

16ТЕСТА (LH-UPR)20Левая фара (дальний свет)
17ТЕСТА (RH-UPR)20Фара (дальний свет)
18ТЕСТ (LH-LWR)10Левая фара (ближний свет);

Передние противотуманные фары.

19ТЕСТА (ПРАВЫЙ ЭТАЖ)10Фара (ближний свет)
20АБС №1401998-1999:

Антиблокировочная система

502000-2003:

Антиблокировочная система

21AHC50Активная подвеска с контролем высоты (AHC)
22ACC50Предохранитель «PRW OUTLET».
23АМ1 №180Система зарядки;

Все компоненты «АМ1 №2», «МАНОТ», «ДВИПЕР», «.

24HTR60Кондиционер
25GLOW80Система освещения двигателя
26АБС №240Антиблокировочная система
27Inizio30Система авиаперевозок
Реле
R1Муфта компрессора кондиционера (MG CLT)
R2Очистка наружного зеркала заднего вида (MIR HTR)
R3Аксессуары (АСС)
R4Активная подвеска с контролем высоты (AHC)
R5Зажигание (IG1 №1)
R6Зажигание (IG1 №2)
R7Антиблокировочная система тормозов (ABS SOL)
R8Блок управления двигателем (EFI);

Блок управления двигателем (ECD).

R9Корно
R10Резистор
R11Аввиаменто
R12Антиблокировочная система тормозов (ABS MTR2)
R13Фару (РУКОВОДИТЕЛЬ)
R14Антиблокировочная система тормозов (ABS MTR1)

Блок предохранителей в моторном отсеке (2003-2007 гг.)

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Моторный отсек
Нет.ПредохранительУсилитель [А]описание
1–– –
2–– –
3–– –
4–– –
5ST17.52003-2005:

Система впрыска Мутипорт;

Многопортовый последовательный впрыск.

НЗП-С7.52006-2007: –
6ТЕРПИМОСТЬ30Фары для прицепа
7МИР ХТР15Наружное зеркало заднего вида спущено
8RR HTR10Задняя система кондиционирования
9HAZ-ТРН15Аварийное освещение;

Указатели направления.

10АЛТ–С7.5Система зарядки
11НВ-ИК20
12ПТ ТУМАН15Противотуманные огни
13БОЛЬШОЙ БРК30Фары для прицепа
14КЛНЕР ШТАБ-КВАРТИРА20Очистка фар
15ФР – ИГ10Система зарядки
16DISH7.5Подсветка приборной панели
17ТУРНИРНАЯ ТАБЛИЦА30Фары для прицепа
18Я МОГУ15Стояночные огни, задние фонари
19ЛЕТУЧАЯ МЫШЬ30Взрыватель «ЭКУ-Б2»
20TEL7.5
21AMP30Система диффузии звука
22ФЕИ № 125Многопортовая система впрыска;

Многопортовый последовательный впрыск.

РДРВ № 125Многопортовая система впрыска;

Многопортовый последовательный впрыск.

23AM215Предохранитель «IGN»
24ETCS10Многопортовая система впрыска;

Многопортовый последовательный впрыск.

25РОГ10Корно
26–– –
27ТЕСТА (ПРАВЫЙ ЭТАЖ)10Фара (ближний свет)
28ТЕСТ (LH-LWR)10Левая фара (ближний свет)
29ТЕСТА (RH-UPR)20Фара (дальний свет)
30ТЕСТА (LH-UPR)20Левая фара (дальний свет)
31АБС № 240Антиблокировочная система
32АБС № 150Антиблокировочная система
33AHC50Активная подвеска с контролем высоты (AHC)
34РАСПРЕДЕЛИТЕЛЬ30Система авиаперевозок
35КОРОТКИЙ ПИН-код–Предохранители «BAT», «AMP».
36PIN B КОРОТКИЙ–Предохранители «ХАЗ-ТРН», «АЛТ-С»
37СВЕТИТЬСЯ80Система освещения двигателя
Реле
R1Нагреватель (HTR)
R2Антиблокировочная система тормозов (ABS MTR1)
R3Антиблокировочная система тормозов (ABS MTR2)
R4Антиблокировочная система тормозов (ABS SOL)
R5Блок управления двигателем (EFI)

Блок управления двигателем (ECD)

R6Активная подвеска с регулировкой высоты.
R7Разрыв цепи (топливный насос (C/OPN))
R8Топливный насос (F/PUMP)
R9Аввиаменто

ЧИТАТЬ  Toyota Tacoma (2001-2004) – блок предохранителей и реле

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Моторный отсек
Нет.Реле
R1Система охлаждения
R2Муфта компрессора кондиционера (MG CLT)
R3Электрический вентилятор охлаждения (CDS FAN)
R4Корно
R5Фаро (ФАРА)
R6Ходовые огни (HEAD HI)
R7Очистка наружного зеркала заднего вида (MIR HTR)
R8Задний отопитель (RR HTR)
R9Панель приборов (ПАНЕЛЬ)
R10Передний противотуманный фонарь (FR FOG)
R11Зажигание (ИГ №1)
R12Задние фонари (ХВОСТ)

Блок предохранителей (1998-2003 гг.)

Toyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителейToyota Land Cruiser 100 (1998-2007) — блок предохранителей
Toyota Land Cruiser 100 — Схема блока предохранителей — Блок предохранителей
Нет.ПредохранительУсилитель [А]описание
1Д/Б № 2100Все компоненты «ECU-B», «FR FOG», «DEFOG»,

«АВК-Б», «ХВОСТ», «СТОП»,

«КУПОЛ», «СИЛА», «ОБД»,

«RR AC» и «RR HTR».

2ALT140Все элементы в предохранителях

«Ю/Б №2», «МИР ХТР»,

«АМ1 №1», «АСС», «ВЕНТИЛЯТОР СDS»,

«HTR» и «ABS №1».

3ГЛАВНАЯ100Предохранители «ECU-B», «FR FOG», «DEFOG»,

«АХК-Б», «ОБД», «ХВОСТ»,

«СТОП», «КУПОЛ-ТОРРЕ»,

«РР АС», «РР ХТР».

4АЛЬТ-С7.5Система зарядки

Блок предохранителей (2003-2007 гг.)

Нет.ПредохранительУсилитель [А]описание
1HTR50Кондиционер
2Д/Б № 1120Реле «IG1 №1», «ХВОСТ», «МИР HTR»,

«RR HTR», «TOW BRK», «TOW»;

Предохранители «FR FOG».

3Д/Б № 2120Реле «IG1 №2», «ACC», «DEFOG»,

«AM1», «ЗАДНЕЕ СИДЕНИЕ», «СТОП», «ECU-B1»,

«ЛЮК», «ОБД-2», «ДВЕРЬ».

4Д/Б № 3120Реле «IG1 №3», «БЕЗОПАСНОСТЬ», «TIL & TEL; ТЕЛ»,

«SEDE RH», «RR A/C», «P/W (RR)»,

«П/В (РЛ)», «П/В (ФР)», «П/В (ФЛ)».

5ГЛАВНАЯ100Реле «HEAD HI», «HEAD», «ABS NO 1»,

«ABS № 2», «КОРОТКИЙ ПИН», «EFI ИЛИ ECD № 1»,

«КОРОТКИЙ ПИН B», «AM2»;

Фузибили «СТАРТЕР», «ГОРН», «ЕКТС».

6ALT140Предохранители «J/B № 1», «J/B № 2»,

«J/B №3», «HTR».

Добавить комментарий
