Toyota Hilux (2014) — блок предохранителей

Toyota Hilux (2014) — Схема блока предохранителей

Год производства: за 2014 г.

Предохранитель прикуривателя (электророзетка) на Toyota Hilux (2014 г.). Предохранитель 10 находится в блоке предохранителей панели приборов (сторона водителя — передняя сторона).

Блок предохранителей в моторном отсеке

Toyota Hilux — предохранители — моторный отсек

Предохранитель		Ампер	Цепь
1	ЗАПАСНЫЕ ЧАСТИ	25	Запасной предохранитель
2	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
3	ЗАПАСНЫЕ ЧАСТИ	10	Запасной предохранитель
4	ТУМАН	7,5	Передние противотуманные фары
5	РОГ	10	Корно
6	EFI	25	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
7	ПТК № 1	50	Рискалдаторе электретрико
8	СИДЕНЬЕ НА КОЛЕСАХ	30	Электрический стул
9	ПТК №2	50	Рискалдаторе электретрико
10	RR CLR * 1	40	Нет цепи
	H-LP CLN * 2	40	Очистители фар
11	ПТ HTR	50	Кондиционер, кондиционер
12	АБС №2	30	АБС, ЭЛТ, VSC
13	АБС №1	40	АБС, ЭЛТ, VSC
14	ALT	100	Система зарядки; SEDILE PWR, RR CLR, H-LP CLN, ПТ HTR, AM1, IG1, PTC №1, PTC №2, ВЫХОД ПИТАНИЯ, СТОП, CODA, OBD
15	GLOW	80	Система освещения двигателя
16	БАТТ П/И	50	ТУМАН, СИГНАЛ, EFI
17	AM2	30	Пусковой двигатель, ST, IGN, INJ, МЕТ
18	ГЛАВНАЯ	40	H-LP правый, H-LP левый, H-LP RL, H-LP LL
19	А / НАСОС	50	Система контроля выбросов
20	Х-ЛП РЛ	15	Фара (ближний свет)
21	H-LP LL	15	Левая фара (ближний свет)
22	H-LP правая	15	Правая фара (дальний свет), Правая фара (ближний свет)
23	H-LP левый	15	Левая фара (дальний свет), левая фара (ближний свет)
24	ЕИФ №2	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
25	ЭБУ-IG-№2	10	Система зарядки; Кондиционер; ABS; ЛОС; Лавафари.
26	ЭБУ-Б	10	Выключатели дверных штор; Электрическая система блокировки; Беспроводная система дистанционного управления; Датчик торсиона; Идти.
27	RAD	20	Система диффузии звука
28	вагранка	7,5	Внутреннее освещение; Сигнальная лампа выключателя двигателя; Персональное освещение; Индикаторы и манометры; Часы; Информативный дисплей; Беспроводная система дистанционного управления; Система дневных ходовых огней; Противотуманные огни.
29	А / Ж	20	Система контроля выбросов
30	ETCS	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
31	АЛЬТ-С	7,5	Система зарядки
32	ПОВОРОТ-ЗТВ	15	Сигнальные лампы и индикаторы опасности
33	SIRENA	7,5	SIRENA
34	ЭБУ-Б №2	7,5	Кондиционер
35	DCC	30	ЭБУ-Б, КУПОЛ, РАД
* 1: Для моделей TGN26L-PRMDK и KUN25L-PRMDH * 3 *2: За исключением моделей TGN26L-PRMDK и KUN25L-PRMDH *3 *3: Код модели указан на этикетке или паспортной табличке производителя.

ЧИТАЙТЕ Toyota RAV4 XA20 (2001-2005) – блок предохранителей и реле

Блок предохранителей на панели приборов (со стороны водителя) – передний

Toyota Hilux — предохранители — панель приборов (со стороны водителя — спереди)

Предохранитель	Усилитель [А]	описание
1	ВЫХОД МОЩНОСТИ	15	Presa di Corrente
2	КОДА	10	Подсветка приборной панели; Передние противотуманные фары; Система контроля уровня фар; Передние габаритные огни; Задние фары; Подсветка номерного знака; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Информативный дисплей; Система дневных ходовых огней; Автоматическая система фар.
3	STOP	10	Светофор; Высокий стоп-сигнал; Многопортовая система впрыска; Многопортовая система последовательного впрыска; ABS; ТРК; ЛОС; Система управления блокировкой передач.
4	OBD	7,5	Бортовая система диагностики
5	INJ	15	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
6	ЭБУ-ИГ И МАНОМЕТР	10	Кондиционер; Система зарядки; Блокировка заднего дифференциала; ABS; ТРК; ЛОС; Аварийное освещение; Указатели направления; фонари заднего хода; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система управления блокировкой передач; грязеотделитель заднего стекла; Плата за проезд; Дополнительные дверные выключатели; Дверной замок с электроприводом; Беспроводная система дистанционного управления; Датчик торсиона; Система дневных ходовых огней; Круиз-контроль; Лавафари; Подогревы сидений; Наружные зеркала заднего вида спущены; Информативный дисплей; Контрольная лампа непристегнутого ремня безопасности пассажира.
7	WIP	20	Стеклоочиститель и омыватель ветрового стекла
8	IGN	7,5	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Подушка безопасности SRS; Топливный насос.
9	ACC	7,5	Системный звук; Розетка; Часы; Система управления электроприводом зеркал заднего вида; Система управления блокировкой передач; Информативный дисплей.
10	CIG	15	Более легкий
11	MET	7,5	Датчики и индикаторы и система DPF
12	A / C	10	Кондиционер
13	ST	7,5	Стартовая система; Индикаторы и манометры; Многопортовая система впрыска; Многопортовая система последовательного впрыска.

ПРОЧИТАЙТЕ Toyota Sienna XL20 (2003-2010) – блок предохранителей и реле

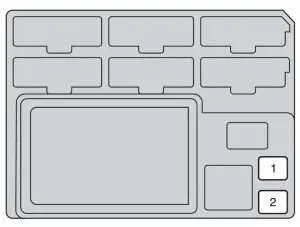

Блок предохранителей на панели приборов (со стороны водителя) – сзади

Toyota Hilux — предохранители — панель приборов (со стороны водителя — сзади)

Предохранитель		Усилитель [А]	описание
1	AM1	40	Система блокировки заднего дифференциала; ABS, TRC, VSC, ACC, CIG, ECU-IG и датчик WIP
2	IG1	40	Предохранители PWR, S-HTR, 4WD, DOOR, DEF и MIR HTR

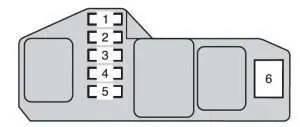

Блок предохранителей в панели приборов (со стороны пассажира)

Toyota Hilux — предохранители — панель приборов (со стороны пассажира)

Предохранитель		Усилитель [А]	описание
1	МИР-ХТР	15	Наружные зеркала заднего вида спущены
2	4WD	20	Блокировка заднего дифференциала, ABS, TRC и VSC.
3	S-HTR	15	Подогревы сидений
4	DEF	20	грязеотделитель заднего стекла; Многопортовая система впрыска; Многопортовая система последовательного впрыска.
5	PORTA	25	Электрическая система блокировки дверей; Электрические стеклоподъемники.
6	PWR	30	Окна с электроприводом
