Toyota Highlander XU50 (2013-2016) — блок предохранителей

Toyota Highlander XU50 (2013-2016) — Схема блока предохранителей

Год производства: 2013, 2014, 2015, 2016.

Предохранитель прикуривателя (розетка) на Toyota Highlander XU50 2013-2016 гг. Предохранители 28 и 29 расположены в блоке предохранителей панели приборов.

Вано моторе

Тип А (блок предохранителей на задней стороне крышки)

Toyota Highlander – предохранители – моторный отсек (тип А – блок предохранителей на задней крышке)

Тип А (блок предохранителей)

Toyota Highlander — предохранители — моторный отсек (блок предохранителей типа А)

Предохранитель		Усилитель [А]	описание
1	ЗАПАСНЫЕ ЧАСТИ	7,5	Запасной предохранитель
2	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
3	ЗАПАСНЫЕ ЧАСТИ	25	Запасной предохранитель
4	ЗАЩИТА РЛИ	10	Грязеотделитель заднего стекла
5	МИР ХТР	20	Защитные наружные зеркала заднего вида
6	ВЫХОД МОЩНОСТИ	20	Presa di Corrente
7	ПОРТА № 1	25	Мультиплексная система связи
8	ЭФИ №2	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
9	ЭФИ №3	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
10	ИНЖ №1	15	Система авиаперевозок
11	ИНЖ №2	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
12	HTR	50	Кондиционер
13	ВСК №1	50	Улучшенная система контроля устойчивости автомобиля.
14	ГЛАВНЫЙ ВЕНТИЛЯТОР	50	Электрический вентилятор охлаждения
15	ВСК №2	30	Улучшенная система контроля устойчивости автомобиля.
16	ПТК № 1	50	Кондиционер
17	ПТК №2	30	Кондиционер
18	ПТК №3	30	Кондиционер
19	RR CLR	40	Кондиционер
20	RR DEF	30	Грязеотделитель заднего стекла
21	PBD	30	Электропривод задней двери
22	ALT	140	MIR HTR, ВЫХОД МОЩНОСТИ, ПОРТ №1, HTR, RR DEF, ГЛАВНЫЙ ВЕНТИЛЯТОР, VSC №1, PTC №1, RR CLR, ПТК №2, ПТК №3, ВСК №2, PBD
23	EPS	80	Электроусилитель руля
24	ST	30	Система авиаперевозок
25	ЭЛТ	10	Развлекательная система для задних сидений
26	РАДИО №1	158	Система диффузии звука
27	ЭБУ-Б №1	10	Датчик торсиона; Индикаторы и счетчики; Часы; Главный ЭБУ кузова; Беспроводной пульт дистанционного управления; Система смарт-ключей; Электрическая задняя дверь; Информативный дисплей; Система классификации передних пассажиров.
28	вагранка	10	Вежливые фонари; Персональные фонари; Внутреннее освещение; Индикаторы и манометры; Сигнальная лампа выключателя двигателя; Дополнительный дверной свет.
29	ТРЕЙЛЕР	30	Фары для прицепа
30	БЛОК УЛ.	20	Система блокировки рулевого колеса
31	ОСНОВНЫЕ ПИИ	25	Многопортовая система впрыска; Многопортовая система последовательного впрыска; ЭФИ н. 2, ЭФИ н. 3
32	ЗТВ	15	Включение сигнальных ламп
33	IG2	25	ИСХОДНЫЙ № 1, НАЧАЛЬНЫЙ. №2, ЗАЖИГАНИЕ, ИНДИКАТОР №2
34	AMP	15	Система диффузии звука
35	РР противотуманные фары	7,5	Нет цепи
36	ДЕИЛЬЕР	15	Размораживание дворников
37	Г/Ч	10	Стеклянная дверь; Мультиплексная система связи; Внутреннее освещение пространства для ног.
38	АЛЬТ-С	7,5	Система зарядки
39	AM2	7,5	Мультиплексная система связи
40	H-LP ЛЕВЫЙ ВЫСОКИЙ	15	Левая фара (дальний свет)
41	H-LP RH HI	15	Фара (дальний свет)
42	H-LP LH LO	15	Левая фара (ближний свет)
43	H-LP RH LO	15	Фара (ближний свет)
44	РОГ	10	Корно
45	ЭФИ №1	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система смарт-ключей.
46	ETCS	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Электронная система управления акселератором.
47	А / Ж	20	Датчик соотношения воздух/топливо
48	S-КАРНИС	7,5	Корно

ЧИТАЙТЕ Toyota Land Cruiser 200 / J200 / V8 (2008-2013) – блок предохранителей и реле

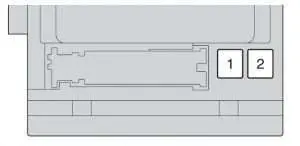

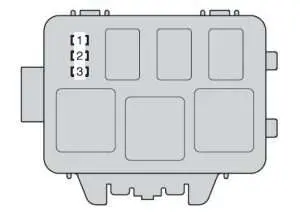

Тип B (при наличии)

Toyota Highlander — предохранители — моторный отсек (тип B)

Предохранитель		Усилитель [А]	описание
1	ИНВ-В/П	15	Нет цепи
2	ИГКТ № 2	7,5	Нет цепи
3	кондиционер/CD	10	Нет цепи

Под приборной панелью

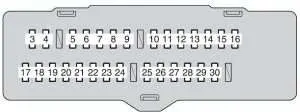

Передняя сторона блока предохранителей

Toyota Highlander — предохранители — панель приборов (перед блоком предохранителей)

Блок фузибили

Toyota Highlander — предохранители — комбинация приборов (блок предохранителей)

Предохранитель		Усилитель [А]	описание
1	П/СИТ	30	Электрический стул
2	ПИТАНИЕ	30	Электрические окна
3	ЗАД ПРАВАЯ ДВЕРЬ	25	Электрические окна
4	ДЕРЖАТЕЛЬ ЗАДН. ЛЕВ.	25	Электрические окна
5	ПТ ТУМАН	15	Передние противотуманные фары
6	OBD	7,5	Бортовая система диагностики
7	А/CW/ПМП	7,5	Нет цепи
8	STOP	10	Улучшенная система стабилизации автомобиля; Мультиплексная система связи; Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система блокировки передач; Стоп-сигналы.
9	ПОРТА №2	25	Электрические окна
10	AM1	7,5	Система авиаперевозок
11	П/СИДЕНЬЕ (ПС)	30	Электрический стул
12	А/С № 1	10	Кондиционер
13	ТОПЛИВО ОПН	7,5	Нет цепи
14	S / КРЫША	20	Электрический люк
15	КОДА	15	Парковочные огни; Задние фары; Подсветка номерного знака; Передние противотуманные фары; Фары прицепа.
16	ПАНЕЛЬ	7,5	Подсветка полезного бардачка; Подсветка приборной панели; Переключить подсветку.
17	IG №1 ЭБУ	10	Мультиплексная система связи; Электрический люк; Автоматическая коробка передач с электронным управлением; Задние двери с электроприводом; Подогревы сидений; Система предупреждения о давлении в шинах; Электронный усилитель руля; Внутреннее зеркало заднего вида, чтобы избежать бликов; Система блокировки передач; Система предупреждения о давлении в шинах.
18	IG №2 ЭБУ	7,5	Улучшенная система контроля устойчивости автомобиля.
19	Кондиционер №2	10	Кондиционер
20	СТИРКА	20	Стеклоочистители и омыватели ветрового стекла
21	S-HTR	20	Подогревы сидений
22	ГАУГАР №1	10	Системный звук; Аварийное освещение; Система зарядки; Аварийное освещение; Система контроля тяги; Обогреватель стеклоочистителей; Кондиционер; Система зарядки; Система контроля заднего вида; фары прицепа; Многопортовая система впрыска; Многопортовая система последовательного впрыска.
23	ПТ незавершенное производство	30	Стеклоочистители и омыватели ветрового стекла
24	RR незавершенное производство	15	Задний дворник и омыватель ветрового стекла
25	IGN	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система блокировки рулевого управления; Антиблокировочная система; Система смарт-ключей; Система подушек безопасности SRS.
26	РЕЗИНА №2	7,5	Индикаторы и метрики; Ретроспективная система мониторинга.
27	ЭБУ-ACC	7,5	Внешние зеркала заднего вида; Система блокировки передач; Система смарт-ключей; Мультиплексная система связи.
28	АСС-ПОМОЩЬ №1	10	Presa di Corrente
29	АСС-ПОМОЩЬ №2	20	Presa di Corrente
30	ДОБАВИТЬ #2	7,5	Системный звук; Часы; Развлекательная система для задних сидений; Система зарядки; Внутреннее освещение; Персональное освещение.
