Toyota Highlander XU40 (2009-2010) — блок предохранителей

Toyota Highlander XU40 (2009-2010) — Схема блока предохранителей

Год производства: 2009, 2010.

Предохранитель прикуривателя (розетка) на Toyota Highlander XU40 2009-2010 гг. предохранитель 23 находится в блоке предохранителей.

Вано моторе

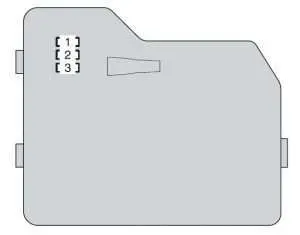

Тип А (блок предохранителей на задней стороне крышки)

Toyota Highlander – предохранители – моторный отсек (тип А – блок предохранителей на задней крышке)

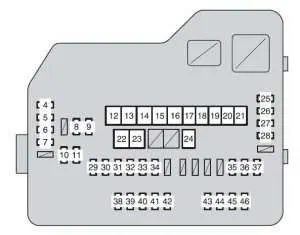

Тип А (блок предохранителей)

Toyota Highlander — предохранители — моторный отсек (тип А — блок предохранителей)

Предохранитель		Усилитель [А]	описание
1	ЗАПАСНЫЕ ЧАСТИ	7,5	Запасной предохранитель
2	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
3	ЗАПАСНЫЕ ЧАСТИ	25	Запасной предохранитель
4	ЗАЩИТА РЛИ	10	Грязеотделитель заднего стекла
5	МИР ХТР	20	МИР HTR (15 А)
6	П/ВЫХОД	20	Presa di Corrente
7	ПОРТ 1	25	Мультиплексная система связи
8	ЭФИ №2	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
9	ЭФИ №3	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
10	ИНЖ №1	15	Система авиаперевозок
11	ИНЖ №2	10	Система авиаперевозок
12	HTR	50	Кондиционер
13	ВСК №1	50	Улучшенная система контроля устойчивости автомобиля.
14	ГЛАВНЫЙ ВЕНТИЛЯТОР	50	Электрический вентилятор охлаждения
15	ВСК №2	30	Улучшенная система контроля устойчивости автомобиля.
16	ПТК № 1	50	ПТК-нагреватель
17	ПТК №2	30	ПТК-нагреватель
18	ПТК №3	30	ПТК-нагреватель
19	RR CLR	40	Кондиционер
20	RR DEF	30	Грязеотделитель заднего стекла
21	PBD	30	Электропривод задней двери
22	ALT	140	МИР HTR, P/OUT, PORTA 1, HTR, RR DEF, ГЛАВНЫЙ ВЕНТИЛЯТОР, ABS №1, PTC №1, RR CLR, ПТК №2, ПТК №3, АБС №2, ПБД.
23	EPS	80	Электроусилитель руля
24	ST	30	Система авиаперевозок
25	ЭЛТ	10	Развлекательная система для задних сидений
26	РАДИО1	158	Система диффузии звука
27	ЭБУ-Б	10	Датчик торсиона; Индикаторы и счетчики; Часы; Кондиционер; основной корпус ЭБУ; Беспроводной пульт дистанционного управления; Система смарт-ключей; Электрическая задняя дверь; Бортовая система диагностики.
28	вагранка	10	Вежливые фонари; Персональное освещение; Внутреннее освещение; Индикаторы и манометры; стоп-сигнал двигателя; Дополнительный дверной свет; Моторизованная задняя дверь.
29	AMP	15	Система диффузии звука
30	ТРЕЙЛЕР	30	Фары для прицепа
31	IG2	25	ВОДА №1, ВОДА №2
32	БЛОК УЛ.	20	Система блокировки рулевого колеса
33	ОСНОВНЫЕ ПИИ	25	ЭИФ № 2, ЭИФ № 3
34	ЗТВ	15	Включение сигнальных ламп
35	Г/Ч	10	Электрическая система блокировки; Мультиплексная система связи.
36	АЛЬТ-С	7,5	Система зарядки
37	AM2	7,5	Мультиплексная система связи
38	H-LP левый	15	Левая фара (дальний свет)
39	H-LP правая	15	Фара (дальний свет)
40	H-LP LL	15	Левая фара (ближний свет)
41	Х-ЛП РЛ	15	Фара (ближний свет)
42	РОГ	10	Корно
43	ЭФИ №1	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система смарт-ключей.
44	ETCS	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Электронная система управления акселератором
45	А / Ж	20	Датчик соотношения воздух/топливо
46	S-КАРНИС	7,5	Корно

ПРОЧИТАЙТЕ Toyota 4Runner N180 (2001-2002) – блок предохранителей и реле

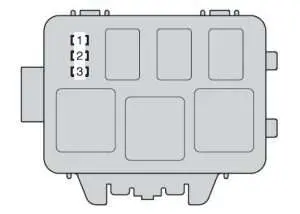

Тип B (при наличии)

Toyota Highlander — предохранители — моторный отсек (тип B)

Предохранитель		Усилитель [А]	описание
1	ИНВ-В/П	15	Нет цепи
2	ИГКТ № 2	7,5	Нет цепи
3	кондиционер/CD	10	Нет цепи

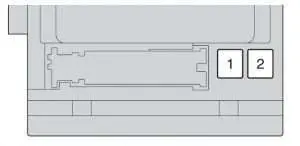

Под приборной панелью

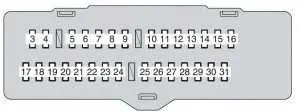

Передняя сторона блока предохранителей

Toyota Highlander — предохранители — комбинация приборов (блок предохранителей)

Блок фузибили

Toyota Highlander — предохранители — панель приборов (перед блоком предохранителей)

Предохранитель		Усилитель [А]	описание
1	П/СИТ	30	Электрический стул
2	ПИТАНИЕ	30	Электрические окна
3	ЗАД ПРАВАЯ ДВЕРЬ	25	Электрические окна
4	ДЕРЖАТЕЛЬ ЗАДН. ЛЕВ.	25	Электрические окна
5	ПТ ТУМАН	15	Передние противотуманные фары
6	OBD	7,5	Бортовая система диагностики
7	FR DEF	25	Обогреватель стеклоочистителя
8	STOP	10	Светофор; Улучшена система стабилизации автомобиля.
9	ПОРТА №2	25	Электрические окна
10	AM1	7,5	Система авиаперевозок
11	РР противотуманные фары	7,5	Нет цепи
12	А/С № 1	10	Кондиционер
13	ТОПЛИВО ОПН	7,5	Нет цепи
14	S / КРЫША	30	Электрический люк
15	КОДА	15	Парковочные огни; Задние фары; Подсветка номерного знака; Передние противотуманные фары; Фары прицепа.
16	ПАНЕЛЬ	7,5	Подсветка бардачка; Аварийное освещение; Системный звук; Наружные зеркала заднего вида спущены; Часы; Система запирания дверей; Подогревы сидений; Развлекательная система для задних сидений; Улучшенная система стабилизации автомобиля; Кнопка управления освещением на панели приборов; Переключатель переключения передач с электронным управлением; Автоматическая коробка передач; Система помощи при спуске; Переключатели на руле.
17	IG №1 ЭБУ	10	Мультиплексная система связи; Электрический люк; Автоматическая коробка передач с электронным управлением; Задние двери с электроприводом; Подогревы сидений; Система предупреждения о давлении в шинах; Электронный усилитель руля; Автоматическая коробка передач.
18	IG №2 ЭБУ	7,5	Улучшенная система контроля устойчивости автомобиля.
19	Кондиционер №2	10	Кондиционер
20	СТИРКА	20	Стеклоочистители и омыватели ветрового стекла
21	S-HTR	20	Подогревы сидений
22	ГАУГАР №1	10	Системный звук; Наружные зеркала заднего вида спущены; фонари заднего хода; Система зарядки; Аварийное освещение; Система контроля тяги; Ручка управления освещением панели приборов; Обогреватель стеклоочистителей.
23	ПТ незавершенное производство	30	Стеклоочистители и омыватели ветрового стекла
24	RR незавершенное производство	15	Задний дворник и омыватель ветрового стекла
25	IGN	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система блокировки рулевого управления; Антиблокировочная система; Система смарт-ключей; Система подушек безопасности SRS.
26	РЕЗИНА №2	7,5	Счетчики и счетчики; Задний монитор.
27	ЭБУ-ACC	7,5	Зеркало заднего вида с электроприводом; Система блокировки передач; Система смарт-ключей.
28	АСС-ПОМОЩЬ №1	10	Presa di Corrente
29	АСС-ПОМОЩЬ №2	20	Presa di Corrente
30	РАДИО №2	7,5	Системный звук; Часы; Развлекательная система для задних сидений; Система зарядки; Внутреннее освещение; Персональное освещение.
31	МИР ХТР	15	Наружные зеркала заднего вида спущены
