Toyota Highlander Hybrid (2009-2010) — Блок предохранителей

Toyota Highlander Hybrid (2009-2010) — Схема блока предохранителей

Год производства: 2009, 2010.

Предохранитель прикуривателя (розетка) в Toyota Highlander Hybrid 2009-2010 гг. Предохранители 28 и 29 расположены в блоке предохранителей панели приборов (блок предохранителей).

Вано моторе

Тип А (блок предохранителей на задней стороне крышки)

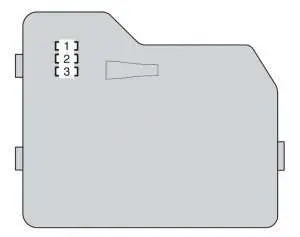

Toyota Highlander Hybrid – предохранители – моторный отсек (тип А – крышка)

Тип А (блок предохранителей)

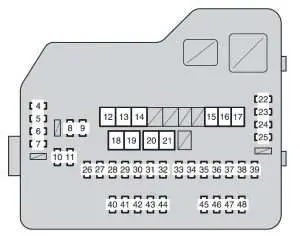

Toyota Highlander Hybrid – предохранители – моторный отсек (тип А – блок предохранителей)

Предохранитель		Усилитель [А]	описание
1	ЗАПАСНЫЕ ЧАСТИ	7,5	Запасной предохранитель
2	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
3	ЗАПАСНЫЕ ЧАСТИ	25	Запасной предохранитель
4	ЗАЩИТА РЛИ	10	Грязеотделитель заднего стекла
5	МИР ХТР	20	МИР HTR (15 А)
6	П/ВЫХОД	20	Presa di Corrente
7	ПОРТ 1	25	Мультиплексная система связи
8	ИГКТ № 3	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
9	ЭФИ №3	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
10	ИНЖ №1	15	Система авиаперевозок
11	ИНЖ №2	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска.
12	HTR	50	Кондиционер
13	ВЕНТИЛЯТОР №2	50	Электрический вентилятор охлаждения
14	ВЕНТИЛЯТОР № 1	50	Электрический вентилятор охлаждения
15	RR CLR	40	Кондиционер
16	RR DEF	30	Грязеотделитель заднего стекла
17	PBD	30	Электропривод задней двери
18	постоянный ток/постоянный ток	140	МИР HTR, P/OUT, PORTA 1, HTR, RR DEF, ГЛАВНЫЙ ВЕНТИЛЯТОР, PTC №1, РР CLR, PTC №2, ПТК №3, ПБД
19	EPS	80	Электроусилитель руля
20	АБС МТР1	50	Тормозная система
21	АБС МТР2	50	Тормозная система
22	ЭЛТ	10	Развлекательная система для задних сидений
23	РАДИО1	15	Система диффузии звука
24	ЭБУ-Б	10	Датчик торсиона; Индикаторы и счетчики; Кондиционер; ЭБУ; Беспроводной пульт дистанционного управления; Система смарт-ключей; Электрическая задняя дверь; Бортовая система диагностики.
25	вагранка	10	Освещение туалетного столика; Персональное освещение; Внутреннее освещение; Индикаторы и манометры; Дополнительное освещение дверей; Моторизованная задняя дверь.
26	AMP	15	Система диффузии звука
27	ТРЕЙЛЕР	30	Фары для прицепа
28	IG2	25	ВОДА №1, ВОДА №2
29	БЛОК УЛ.	20	Система блокировки рулевого колеса
30	IGCT	30	ИГКТ нет. 2, ИГКТ н. 3, ИНВ-W/P, FEI n. 3
31	ЗТВ	15	Включение сигнальных ламп
32	АБС №3	15	Тормозная система с электронным управлением
33	АБС №2	10	Тормозная система с электронным управлением
34	АБС №3	10	конденсатор
35	ПМП ОЙЛ	10	Система жидкостного охлаждения двигательной палубы
36	БАТАРЕЯ ВЕНТИЛЯТОРА	15	Гибридная система
37	Г/Ч	10	Стеклянная дверь; Мультиплексная система связи.
38	ДК/ДК-С	10	Гибридная система
39	AM2	7,5	Мультиплексная система связи
40	H-LP левый	15	Левая фара (дальний свет)
41	H-LP правая	15	Фара (дальний свет)
42	H-LP LL	15	Левая фара (ближний свет)
43	Х-ЛП РЛ	15	Фара (ближний свет)
44	РОГ	10	Корно
45	ЭФИ №1	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система смарт-ключей.
46	ETCS	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Электронная система управления акселератором.
47	А / Ж	20	Датчик соотношения воздух/топливо
48	S-КАРНИС	7,5	Корно

ПРОЧИТАЙТЕ Toyota Sienna XL30 (2011-2018) – блок предохранителей и реле

Тип B (при наличии)

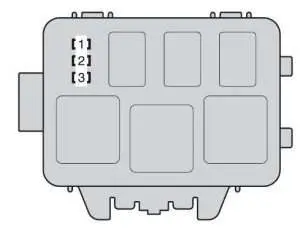

Toyota Highlander — Hybrid — предохранители — моторный отсек (тип B)

Предохранитель		Усилитель [А]	описание
1	ИНВ-В/П	15	Гибридная система
2	ИГКТ № 2	7,5	Гибридная система
3	кондиционер/CD	10	Кондиционер

Под приборной панелью

Передняя сторона блока предохранителей

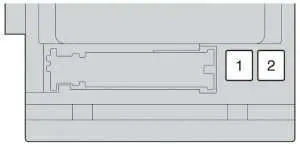

Toyota Highlander Hybrid — предохранители — комбинация приборов (передняя сторона блока предохранителей)

Блок фузибили

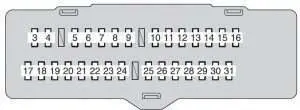

Toyota Highlander Hybrid — предохранители — комбинация приборов (блок предохранителей)

Предохранитель		Усилитель [А]	описание
1	П/СИТ	30	Электрический стул
2	ПИТАНИЕ	30	Электрические окна
3	ЗАД ПРАВАЯ ДВЕРЬ	25	Электрические окна
4	ДЕРЖАТЕЛЬ ЗАДН. ЛЕВ.	25	Электрические окна
5	ПТ ТУМАН	15	Передние противотуманные фары
6	OBD	7,5	Бортовая система диагностики
7	FR DEF	25	Обогреватель стеклоочистителя
8	STOP	10	Стоп-сигналы
9	ПОРТА №2	25	Электрические окна
10	AM1	7,5	Помпа дель Аква
11	РР противотуманные фары	7,5	Нет цепи
12	Кондиционер №1	10	Кондиционер
13	ТОПЛИВО ОПН	7,5	Откройте дверцу топливного бака
14	S / КРЫША	30	Электрический люк
15	КОДА	15	Стояночные огни задние; Подсветка номерного знака; Передние противотуманные фары; Фары прицепа.
16	ПАНЕЛЬ	7,5	Подсветка полезного бардачка; Аварийное освещение; Системный звук; Наружные зеркала заднего вида спущены; Электрическая система блокировки дверей; Подогревы сидений; Развлекательная система для задних сидений; Ручка управления подсветкой на панели приборов; Переключатель переключения передач с электронным управлением; Передача инфекции; Переключатели на руле.
17	IG №1 ЭБУ	10	Мультиплексная система связи; Электрический люк; Система трансмиссии с электронным управлением; Электрические задние двери; Подогревы сидений; Система предупреждения о давлении в шинах; Электронный усилитель руля; Трансмиссия.
18	IG №2 ЭБУ	7,5	ВДИМ
19	Кондиционер №2	10	Кондиционер; ВЕНТИЛЯТОР № 1; ВЕНТИЛЯТОР № 2.
20	СТИРКА	20	Стеклоочистители и омыватели ветрового стекла
21	S-HTR	20	Подогревы сидений
22	ГАУГАР №1	10	Системный звук; Наружные зеркала заднего вида спущены; фонари заднего хода; Система зарядки; Аварийное освещение; Система контроля тяги; Ручка управления освещением панели приборов; Обогреватель стеклоочистителей.
23	ПТ незавершенное производство	30	Стеклоочистители и омыватели ветрового стекла
24	RR незавершенное производство	15	Задний дворник и омыватель ветрового стекла
25	IGN	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система блокировки рулевого управления; Система смарт-ключей; Система подушек безопасности SRS.
26	РЕЗИНА №2	7,5	Индикаторы и метрики; Монитор заднего вида.
27	ЭБУ-АКСЕССУАР	7,5	Зеркало заднего вида с электроприводом; Система блокировки передач; Система смарт-ключей.
28	АКСЕССУАР НОСОК №1	10	Presa di Corrente
29	АКСЕССУАР НОСОК №1	20	Presa di Corrente
30	РАДИО №2	7,5	Системный звук; Развлекательная система для задних сидений; Система зарядки; Внутреннее освещение; Персональное освещение.
31	МИР ХТР	15	Наружные зеркала заднего вида спущены
