Toyota Aygo AB10 (2012-2014) — Блок предохранителей

Toyota Aygo AB10 (2012-2014) — Схема блока предохранителей

Год производства: 2012, 2013, 2014.

Предохранитель прикуривателя (розетка) на Toyota Aygo AB10 2012-2014 гг. Предохранитель 4 находится в блоке предохранителей в салоне, на панели приборов (светлая сторона).

Блок предохранителей в моторном отсеке (верхняя сторона).

Toyota Aygo — предохранители — моторный отсек (вверху)

Нет.		Ампер [A]	описание
1	DRL	5	Дневные ходовые огни
2	ТУМАН FR	20	Передние противотуманные фары
3	H-LP левый	10	Левая передняя фара
4	H-LP правая	10	Вертикальные фары
5	STA	7,5	Многорежимная механическая коробка передач; Многопортовая система впрыска; Многопортовая система последовательного впрыска.
6	ЭФИ №2	7,5	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Многорежимная механическая коробка передач.
7	MET	5	Счетчики и датчики
8	СУБ-LP	30	предохранители ДХО; ТУМАН FR.
9	АБС №2*1	25	Система предотвращения блокировки колес
	ВСК №2*2	30	Антиблокировочная система тормозов e Система стабилизации автомобиля.
10	AM2	30	Стартовая система; Предохранители IG1, IG2, СТА.
11	ОПАСНОСТЬ	10	Направления; Аварийное освещение; Индикаторы и счетчики.
12	H-LP ГЛАВНЫЙ	20	Предохранители H-LP левый, H-LP правый
13	вагранка	15	Индикаторы и метрики; Внутреннее освещение; Системный звук; Спидометр.
14	EFI	15	Электрический вентилятор охлаждения; Многопортовая система впрыска; Многопортовая система последовательного впрыска.
15	РОГ	10	Корно
16	ЗАПАСНЫЕ ЧАСТИ	7,5	Запасной предохранитель
17	ЗАПАСНЫЕ ЧАСТИ	10	Запасной предохранитель
18	ЗАПАСНЫЕ ЧАСТИ	15	Запасной предохранитель
19	AMT	50	Многорежимная механическая коробка передач
20	РАДИАТОР	30 * 3	Электрический вентилятор охлаждения
		40 * 3
21	АБС * 1	40	Система предотвращения блокировки колес
VSC * 2	50	Антиблокировочная система я Система стабилизации автомобиля.
22	ЭМПС	50	Электроусилитель рулевого управления

ПРОЧИТАЙТЕ Toyota RAV4 XA10 (1994-1996) – Блок предохранителей

*1: Автомобили без системы VSC.

*2: Автомобили с системой VSC.

*3: Замените предохранитель на тот же, что и оригинальный.

Блок предохранителей в моторном отсеке (сзади)

Toyota Aygo — предохранители — моторный отсек (задние)

Нет.		Ампер [A]	описание
1	АЛЬТЕРНАТР	120	Система зарядки, ЭМПС, АБС, ВСК, РАДИАТОР, AM1, HTR, PWR, D/L, DEF, TAIL, СТОП, БД, Предохранители ЭБУ-Б.

Блок предохранителей в салоне (панель приборов, правая сторона)

Toyota Aygo — предохранители — салон — панель приборов (правая сторона)

Нет.	Ампер [A]	описание
1	STOP	10	Светофор; Высокий стоп-сигнал; Антиблокировочная система; Многорежимная механическая коробка передач.
2	Д/Л	25	Электрическая система блокировки; Беспроводная система дистанционного управления.
3	DEF	20	Грязеотделитель заднего стекла
4	КОДА	7,5	Система дневных ходовых огней; Задние фары; Подсветка номерного знака; Позиционные фонари; Система контроля уровня фар; Подсветка приборной панели.
5	OBD	7,5	Бортовая система диагностики
6	ЭБУ-Б	7,5	Многорежимная механическая коробка передач; Система дневных ходовых огней; Система стабилизации автомобиля; Манометры и индикаторы; Задний противотуманный фонарь.

Блок предохранителей в салоне (панель приборов – правая сторона).

Тойота Айго – предохранители – салон – панель приборов (светлая сторона).

Нет.	Ампер [A]	описание
1	ЭБУ-ИГ	7,5	Антиблокировочная система; Система стабилизации автомобиля; Электроусилитель руля; Электрический вентилятор охлаждения.
2	НАЗАД	10	Аварийное освещение; Электрическая система блокировки; Беспроводная система дистанционного управления; Электрические стеклоподъемники; грязеотделитель заднего стекла; Спидометр; Кондиционер; Отопительная система.
3	WIP	20	Стеклоочиститель и омыватель ветрового стекла; Задний дворник и омыватель ветрового стекла.
4	ACC	15	Розетка; Более легкий; Системный звук.
5	IG1	7,5	Стеклоочиститель и омыватель ветрового стекла; Задний дворник и омыватель ветрового стекла; Антиблокировочная система; Электроусилитель руля; Электрический вентилятор охлаждения; Аварийное освещение; Электрическая система захлопывания дверей; Беспроводная система дистанционного управления; Электрические стеклоподъемники; грязеотделитель заднего стекла; Спидометр; Кондиционер; Обогреватель.
6	IG2	15	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Система подушек безопасности SRS; Индикаторы и манометры; Система дневных ходовых огней; Многорежимная механическая коробка передач.
7	кондиционер	7,5	Кондиционер; Электрический нагреватель.

ПРОЧИТАЙТЕ Toyota Land Cruiser (2000-2001) – Блок предохранителей

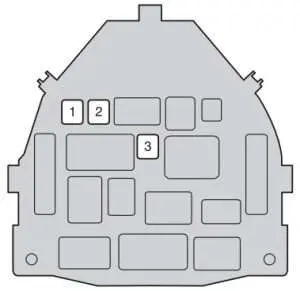

Блок предохранителей в салоне (панель приборов – сзади).

Тойота Айго – предохранители – салон – панель приборов (задняя).

Нет.	Ампер [A]	описание
1	AM1	40	АКК, незавершенное производство, предохранители ЭБУ-IG, ЗАДНИЙ.
2	PWR	30	Электрические окна
3	HTR	40	Отопительная система, Кондиционер, Предохранитель кондиционера.
