Toyota Avalon XX40 (2013-2018) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2013, 2014, 2015, 2016, 2017, 2018.

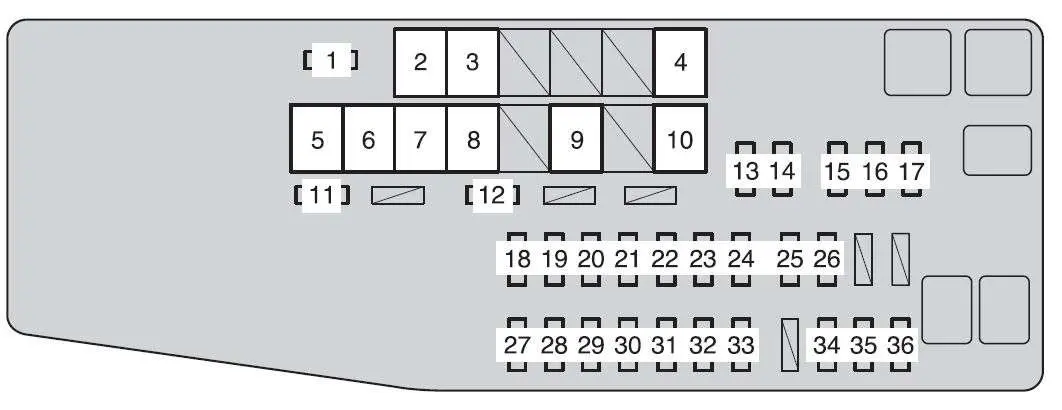

Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке (слева).
| Номер | Ампер [A] | описание |
| 1 | 5 | Счетчики и счетчики |
| 2 | 50 | Электрические вентиляторы охлаждения |
| 3 | тридцать | Нет цепи |
| 4 | 50 | Кондиционер |
| 5 | 140 | Система зарядки (автомобили с газоразрядными лампами ближнего света) |
| 5 | 120 | Система зарядки (автомобили с галогенным ближним светом) |
| 6 | тридцать | Система контроля устойчивости автомобиля |
| 7 | тридцать | Система защиты |
| 8 | тридцать | H-LP LH-LO, H-LP RH-LO, фары (ближний свет) |
| 9 | 50 | Система контроля устойчивости автомобиля |
| 10 | 80 | Электроусилитель руля |
| 11 | 7.5 | Клаксон (S-CLACSON) |
| 12 | 10 | Рог |
| 13 | 15 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, электронное переключение передач |
| 14 | 10 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | 7.5 | Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, система блокировки рулевого управления, электронная коробка передач, стоп-сигналы, высокий стоп-сигнал |
| 17 | 15 | Система защиты |
| 18 | вентиляции | Нет цепи |
| 19 | 25 | IGN, INJ, METER-IG2, ECU-IG2 №3, A/B, ECU-IG2 №2, ECU-IG2 №1 |
| 20 | 7.5 | Система загрузки |
| 21 | 5 | ПЕРВОЕ МАЯ |
| 22 | 15 | Указатели поворотов, аварийные указатели поворотов, индикаторы и счетчики |
| 23 | 10 | Система блокировки рулевого управления |
| 24 | 15 | звуковая система |
| 25 | вентиляции | Левая фара (ближний свет) (автомобили с газоразрядным ближним светом) |
| 25 | 15 | Левая фара (ближний свет) (автомобили с галогенным ближним светом) |
| 26 | вентиляции | Правая фара (ближний свет) (автомобили с газоразрядным ближним светом) |
| 26 | 15 | Правая фара (ближний свет) (автомобили с галогенным ближним светом) |
| 27 | тридцать | Датчик EFI № 2, EFI № 3, A/F |
| 28 | 5 | Нет цепи |
| 29 | 10 | Электронная система управления акселератором |
| 30 | вентиляции | Нет цепи |
| 31 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, электронное переключение передач |
| 32 | вентиляции | Датчик A/F |
| 33 | 7.5 | интеллектуальная система ключей |
| 34 | вентиляции | Аудиосистема, навигационная система |
| 35 | 7.5 | Плафоны, личное/внутреннее освещение, освещение багажника, потолочное освещение дверей, подсветка входной системы. |
| 36 | 10 | Мультиплексная система связи, система смарт-ключей, индикаторы и счетчики, система запуска, датчик поворота, система кондиционирования, наружное зеркало заднего вида, передние сиденья с электроприводом. |
ПРОЧИТАЙТЕ Toyota Hilux (1997-2005) – блок предохранителей и реле

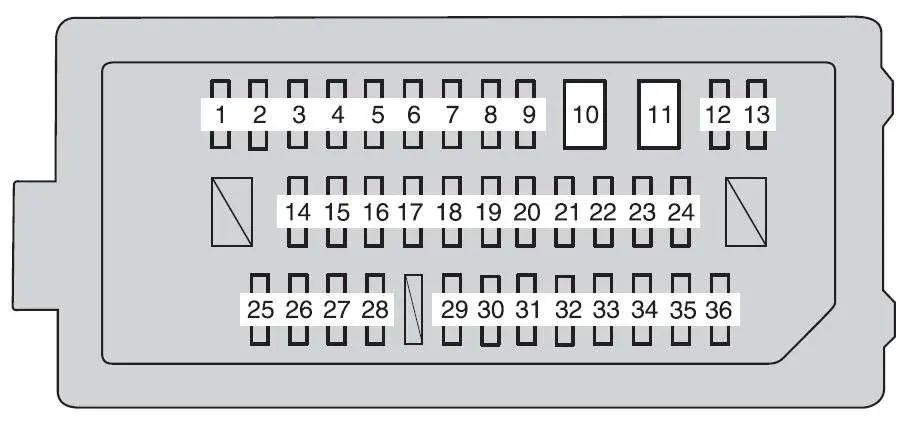

Блок предохранителей в салоне
Блок предохранителей расположен под приборной панелью (со стороны водителя), под крышкой.
| Номер | Ампер [A] | описание |
| 1 | 7.5 | Система автоматического корректора фар. |
| 2 | вентиляции | Обогрев задних сидений |
| 3 | 5 | Наружные зеркала заднего вида, освещение бардачка, система кондиционирования, мультиплексная система связи |
| 4 | 15 | Розетка |
| 5 | 7.5 | Мультиплексная система связи, интеллектуальная ключевая система |
| 6 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | 10 | Система классификации переднего пассажира, система подушек безопасности SRS |
| 8 | 10 | Заблокируйте дверцу топливного ящика |
| 9 | вентиляции | Мультиплексная система связи, электрический замок, переключатель открытия багажа |
| 10 | тридцать | Система предотвращения столкновений |
| 11 | тридцать | Электрические сиденья |
| 12 | 10 | Люк |
| 13 | 7.5 | Кондиционер |
| 14 | 7.5 | Стоп-сигналы/задние фонари, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, система контроля устойчивости автомобиля, антиблокировочная тормозная система, электронная коробка передач, высокий стоп-сигнал, система интеллектуальных ключей, система управления блокировкой коробки передач |
| 15 | 7.5 | Нет цепи |
| 16 | 7.5 | Электрическое сиденье |
| 17 | 10 | интеллектуальная система ключей, система предупреждения о давлении в шинах, электрические стеклоподъемники, система классификации передних пассажиров; |
| 18 | 10 | Бортовая система диагностики |
| 19 | 10 | обогреватели сидений |
| 20 | 10 | обогреватели сидений |
| 21 | 5 | Аудиосистема, навигационная система |
| 22 | 15 | Розетка |
| 23 | 10 | Динамический радарный круиз-контроль, предаварийная система |
| 24 | 7.5 | Электроусилитель руля |
| 25 | 7.5 | Аварийная световая сигнализация, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, электронное переключение передач |
| 26 | 25 | Стеклоочистители и омыватели ветрового стекла |
| 27 | 7.5 | Кондиционер |
| 28 | 10 | Стеклоочистители и омыватели ветрового стекла |
| 29 | вентиляции | Задние левые электростеклоподъемники |
| 30 | вентиляции | Электростеклоподъемники, наружные зеркала заднего вида |
| 31 | вентиляции | Задние правые электростеклоподъемники |
| 32 | вентиляции | Электростеклоподъемники, наружные зеркала заднего вида |
| 33 | 10 | Габаритные огни, боковые габаритные огни, стоп-сигналы/задние фонари, задние указатели поворота, фонари заднего хода, освещение номерного знака, противотуманные фары |
| 34 | 10 | Переключатель освещения, кондиционер, освещение бардачка, освещение салона, индивидуальное освещение, аудиосистема, навигационная система, задний солнцезащитный козырек, обогрев сидений, монитор слепых зон, переключатель режимов движения, переключатель на рулевом колесе, переключатель открывания багажника, система стабилизации автомобиля выкл. переключатель, аварийное освещение, наружные зеркала заднего вида |
| 35 | 10 | Система стабилизации автомобиля, электрические вентиляторы охлаждения, датчик рулевого управления, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки, обогреватель заднего стекла, обогреватель наружных зеркал, дворники с датчиком дождя, контроль слепых зон, задний солнцезащитный козырек, динамический радарный круиз-контроль , мультиплексная система связи, обогрев задних сидений, фонари заднего хода, противотуманные фары, фары (дальний свет), дневные ходовые огни, система предотвращения столкновений |
| 36 | 10 | Система управления замком коробки передач, подогрев сидений, система смарт-ключей, система предупреждения о давлении в шинах, беспроводной пульт дистанционного управления, мультиплексная система связи, аудиосистема, навигационная система, люк на крыше, автоматическое противоскользящее внутреннее зеркало заднего вида, зеркала, наружные зеркала, система предотвращения столкновений, контроль кондиционера, дворники с датчиком дождя, система запуска, динамический радарный круиз-контроль |
