Toyota Avalon XX20 (2000-2004) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2000, 2001, 2002, 2003, 2004.

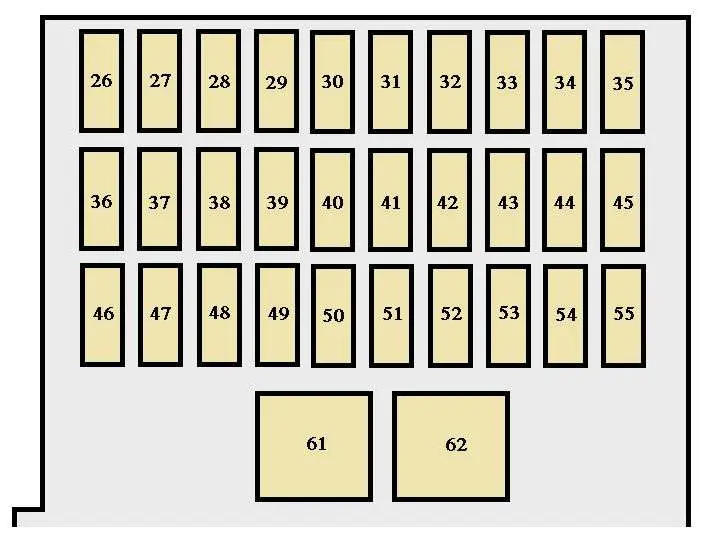

Блок предохранителей в салоне
Блок предохранителей расположен на панели приборов (со стороны водителя) под крышкой.
| Номер | Ампер [A] | описание |
| 26 | 5 | Электрические вентиляторы охлаждения |
| 27 | 7.5 | Система кондиционирования, противоугонная система, электросидения, счетчики, электростеклоподъемники (для водителя и переднего пассажира), мультиплексная система связи. |
| 28 | 10 | Габаритные огни, освещение номерного знака, задние фонари, задние фонари, сигнальная лампа неисправности задней части автомобиля, система управления двигателем |
| 29 | вентиляции | Подогрев сидений |
| 30 | вентиляции | Электролобовое стекло (для переднего пассажира) |
| 31 | 10 | Система противоскольжения автомобиля, обогрев заднего стекла, круиз-контроль, система блокировки коробки передач, антиблокировочная система, автоматическое антибликовое зеркало заднего вида, система автоматического управления освещением, электропривод сидений, индикатор неисправности задних фонарей, контрольные лампы АКПП, электрическая розетка, электропривод стеклоподъемники (для водителя), сигнализатор тормозной системы, люк с электроприводом |
| 32 | 10 | Кондиционер |
| 33 | 15 | Передние противотуманные фары |
| 34 | 7.5 | Включите светофоры |
| 35 | 10 | Кондиционер |
| 36 | 15 | Аудиосистема, мультиинформационный дисплей |
| 37 | 5 | Индикаторы и приборы, аудиосистема, прикуриватель, система кондиционирования, аварийная световая сигнализация, электронная АКПП, электрозеркала заднего вида, многофункциональный дисплей, подсветка бардачка, подсветка панели приборов, управление освещением панели приборов, электрическая розетка |
| 38 | 25 | Электролобовое стекло (для водителя) |
| 39 | 15 | Порт питания (ACC). |
| 40 | 5 | Аудиосистема, электрозеркала заднего вида, многофункциональный дисплей, система блокировки коробки передач, мультиплексная система связи. |
| 41 | 10 | Система подушек безопасности SRS |
| 42 | 10 | Запотевание наружных зеркал, системы управления двигателем |
| 43 | 15 | Порт питания (IG) |
| 44 | 10 | Резервные фонари |
| 45 | 7.5 | Бортовая система диагностики |
| 46 | 15 | Стоп-сигналы, Высокий стоп-сигнал, Антиблокировочная тормозная система, Система блокировки переключения передач, Система круиз-контроля, Система противоскольжения автомобиля, Система управления двигателем |
| 47 | 7.5 | Освещение салона, переднее индивидуальное освещение, потолочное освещение дверей, освещение замка зажигания, освещение в туалете, устройство открывания гаражных ворот, сигнализатор открытой двери, подсветка входа, заднее индивидуальное освещение, система автоматического управления освещением, освещение багажника, система дистанционного управления без проводов, мультиплекс система связи |
| 48 | 5 | Нет цепи |
| 49 | вентиляции | Электростеклоподъемник (для левого заднего пассажира) |
| 50 | вентиляции | Электростеклоподъемники (для правого заднего пассажира) |
| 51 | 25 | Стеклоочиститель и омыватель ветрового стекла |
| 52 | 10 | Антиблокировочная система тормозов, круиз-контроль, многофункциональный дисплей, противоугонная система, система противоскольжения автомобиля, счетчики, мультиплексная система связи |
| 53 | 15 | легче |
| 54 | 25 | Противоугонная система, устройство открывания багажника, мультиплексная система связи. |
| 55 | тридцать | Электрический люк |
| 61 | 40 | Обогрев заднего стекла, шумозащитный фильтр |
| 62 | тридцать | Электрические сиденья |
ЧИТАТЬ Toyota Tacoma (2001-2004) – блок предохранителей и реле

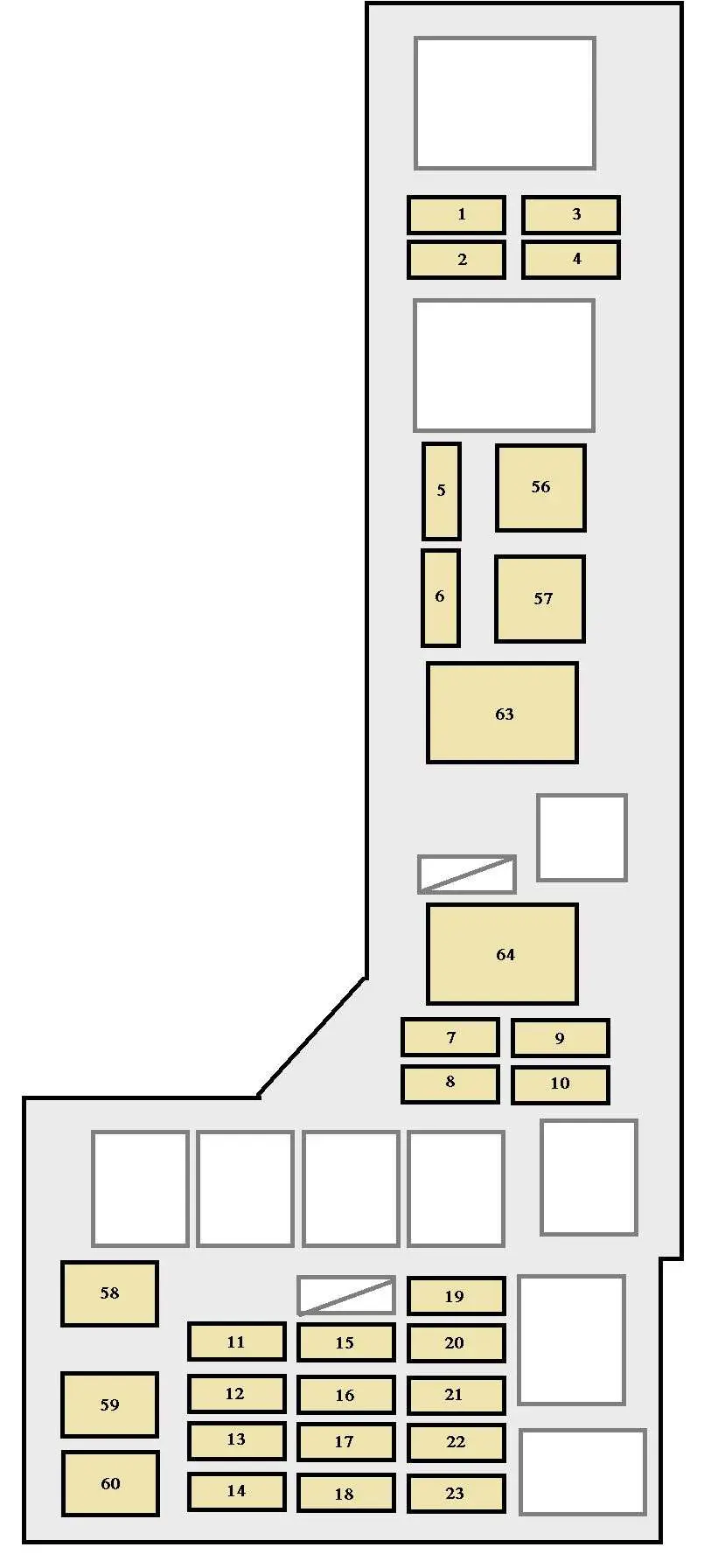

Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке (слева).
| Номер | Ампер [A] | описание |
| 1 | 1015 | Без цепи (с ДХО)Правая фара, дальний свет указателя поворота (без ДХО) |
| 2 | 1015 | Нет цепи (с ДХО) Левая фара, передние противотуманные фары (без ДХО) |
| 3 | 15 | Правая фара (ближний свет) (с ДХО) |
| 4 | 15 | Левая фара (ближний свет) (с ДХО) |
| 5 | 5 | Система контроля заноса автомобиля |
| 6 | 7.5 | Система дневных ходовых огней |
| 7 | тридцать | Запасной предохранитель |
| 8 | 15 | Запасной предохранитель |
| 9 | 25 | Запасной предохранитель |
| 10 | 10 | Запасной предохранитель |
| 11 | 5 | Система загрузки |
| 12 | тридцать | Предохранители «КУПОЛ», «ЭБУ-Б» и «РАДИО». |
| 13 | 10 | Противоугонная система |
| 14 | 15 | Включите светофоры |
| 15 | 25 | Датчик воздуха/топлива |
| 16 | 15 | Электрическая система закрытия дверей |
| 17 | 10 | Звуковой сигнал, противоугонная система |
| 18 | 10 | Система подушек безопасности SRS, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система зарядки, датчик воздуха/топлива, топливный насос |
| 19 | 7.5 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, расходомер воздуха, датчик кислорода, система контроля выбросов в результате испарения, система управления позиционером дроссельной заслонки, система управления двигателем |
| 20 | 25 | Система предотвращения блокировки колес |
| 21 | 25 | Система контроля заноса автомобиля |
| 22 | 15 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос |
| 23 | 15 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 56 | 40 | Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива |
| 57 | 50 | Кондиционер |
| 58 | тридцать | Электрические вентиляторы охлаждения |
| 59 | тридцать | Электрические вентиляторы охлаждения |
| 60 | 40 | Система защиты |
| 63 | 60 | Антиблокировочная система тормозов, предохранитель «ABS» n. 4″. |
| 64 | 120 | Предохранители «HTR», «A/C», «ABS №2», «ABS №3», «RDI», «CDS», «AM1», «ABS» и «ABS №4». |
ЧИТАЙТЕ Toyota ProAce (2016-2017) – блок предохранителей

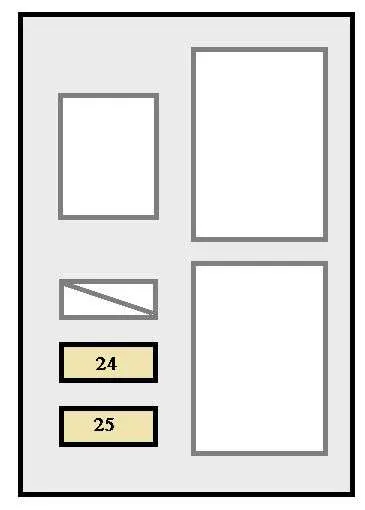

Релейная коробка
| Номер | Ампер [A] | описание |
| 24 | 10 | Левая фара (дальний свет), контрольная лампа дальнего света |
| 25 | 10 | Правая фара (дальний свет) |
