Toyota Avalon XX10 (1995-1999) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

1995, 1996, 1997, 1998, 1999.

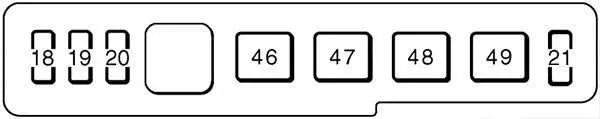

Блоки предохранителей в моторном отсеке

В зависимости от вашей конфигурации рядом с аккумулятором может быть два или три блока предохранителей. Номер блока предохранителей. 3 доступен на моделях с дневными ходовыми огнями, а также на моделях для Калифорнии и Канады.

Блок предохранителей 1

Блок предохранителей 2

Блок предохранителей 3

Номер	Ампер [A]	описание
1	7.5A	резерв
2	15A	Многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрическая система холостого хода, система автоматической коробки передач с электронным управлением
3	10 А.	Корно
4	7.5A	Бортовая система диагностики
5	7.5A	Бортовая система диагностики
6	10 А.	Включите светофор, аварийный сигнализатор
7	7.5A	Освещение салона, индивидуальное освещение, подсветка косметического зеркала, подсветка дверей, подсветка замка зажигания, освещение багажника, управление электрическим замком, запирание с помощью беспроводной системы дистанционного управления, противоугонная система, система автоматического управления освещением, дневные ходовые огни, служебные огни и сигнализация. зуммер, часы
8	15A	Без ДХО: левая фара. С ДХО: левая фара (дальний свет)
9	15A	Без ДХО: правая фара. С ДХО: правая фара (дальний свет)
12	5A	Система загрузки
13	30A	Приборы и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска
14	5A	Круиз-контроль, система кондиционирования
15	15A	резерв
16	30A	резерв
17	15A	Нет цепи
18	10 А.	Левая фара (ближний свет)
19	10 А.	Правая фара (ближний свет)
20	15A	Автомобильная аудиосистема
21	15A	1995–1997: Не использовался. 1998–1999: Передние противотуманные фары.
22	25A	Подогреватель воздуха/топлива
23	5A	Система дневных ходовых огней
39	40A	Фузибили «HEAD (LH)», «HEAD HI (LH)», «HEAD (RH)» и «HEAD HI (RH)»
40	30A	Электрические вентиляторы охлаждения
41	30A	Электрические вентиляторы охлаждения
45	120A	Система загрузки
46	80A	Фузибили «RR DEF», «DOOR», «POWER», «TAIL», «PANEL», «SEAT HEATH», «SRS» и «STOP».
47	60A	Система предотвращения блокировки колес
48	40A	Предохранители «CIG/RADIO» и «GAUGE».
49	50A	Предохранитель «АС».

ЧИТАЙТЕ  Toyota Land Cruiser (2002 г.) – блок предохранителей

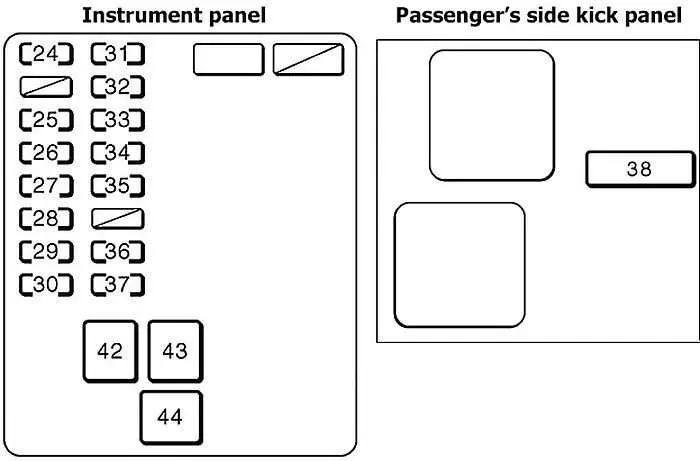

Блоки предохранителей в салоне

Здесь два блока предохранителей: первый находится за крышкой со стороны водителя на приборной панели, а второй — за крышкой в ​​обшивке со стороны пассажира.

Номер	Ампер [A]	описание
24	5A	Система подушек безопасности SRS, преднатяжители ремней безопасности
25	5A	Приборы и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
26	20A	подогрев сидений
27	7.5A	Включите светофор, аварийный сигнализатор
28	10 А.	Система круиз-контроля, антиблокировочная система тормозов, система блокировки коробки передач, электрическая система блокировки дверей, электрические вентиляторы охлаждения.
29	20A	Стеклоочиститель и омыватель лобового стекла, омыватель фар
30	7.5A	Индикатор и счетчик, сигнальные огни, внутреннее освещение, система зарядки, автоматическая коробка передач с электронным управлением, автоматический круиз-контроль, электрическая система блокировки дверей, сервисные индикаторы и предупреждающий зуммер, система автоматического управления освещением, система дневных ходовых огней
31	15A	Габаритные огни, освещение номерного знака, задние фонари, передние габаритные огни
32	15A	Стоп-сигналы, круиз-контроль, высокий стоп-сигнал, антиблокировочная система тормозов, система блокировки переключения передач, многоточечная система впрыска топлива/система последовательного многоточечного впрыска топлива
33	5A	Прибор и одометр, автозвуковая система, прикуриватель, освещение бардачка, часы, электронная автоматическая коробка передач, система кондиционирования, сервисные индикаторы, указатели поворотов, аварийная сигнализация, омыватели фар, подогревы сидений
34	10 А.	Обогреватели зеркал
35	15A	Прикуриватель, освещение салона, часы, система подушек безопасности SRS, преднатяжители ремней безопасности, система блокировки коробки передач, автоматическая коробка передач с электронным управлением, система кондиционирования, система зажигания, противоугонная система, система управления зеркалами заднего вида, автозвук, сервисные индикаторы
36	10 А.	Система кондиционирования, обогрев заднего стекла, система запуска
37	5A	Система защиты
38	10 А.	Кондиционер
42	30A	Система блокировки дверей, сиденье с электроприводом
43	40A	Обогреватель заднего стекла
44	30A	Электростеклоподъемники,электрокрыша.
