Tesla Model S и Model X (2016-2020) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2016, 2017, 2018, 2019, 2020.

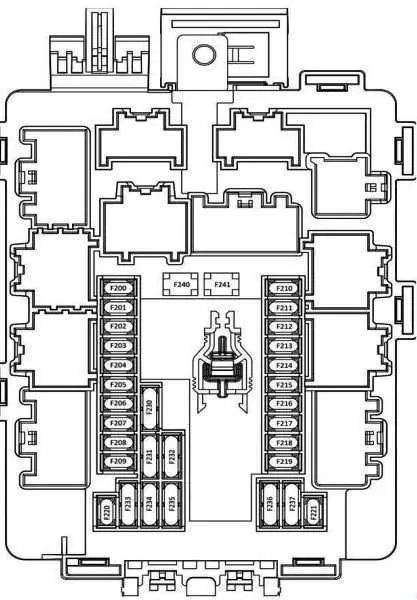

Пассажирский салон

В Tesla Model X блок предохранителей расположен под панелью со стороны водителя за защитной крышкой.

А на Tesla Model S блок предохранителей расположен под панелью со стороны переднего пассажира.

описание

F200	Модуль слота памяти 5А
F201	25А Электродвигатель стеклоподъемника сзади слева
F202	15А 12В аксессуар
F203	Не используется
F204	Электродвигатель стеклоподъемника 25А, передний правый
F205	25А Электродвигатель подъема переднего левого стекла
F206	25А люк на крыше
F207	Розетка для аксессуаров 15А 12В
F208	Не используется
F209	Не используется
F210	30А модуль задней двери
F211	25А Электродвигатель стеклоподъемника сзади справа
F212	Электрический стояночный тормоз 20А (основной)
F213	Электрический стояночный тормоз 20А (резервный)
F214	Не используется
F215	10А Подогреватель маховика
F216	Не используется
F217	Аудиоусилитель премиум-класса 20 А
F218	Базовый аудиоусилитель 20 А
F219	5А подсветка бардачка, диагностика
F220	5А переключатель педали тормоза
F221	Система управления аккумулятором 5А
F230	15А Обогрев сиденья второго ряда справа
	15А не используется
F231	15А Обогрев сиденья 2-го ряда слева
	15А Обогрев сидений, второй ряд, центральный
F232	15А Обогрев сиденья первого ряда слева
	15А Обогрев сиденья первого ряда справа
F233	10А Блок управления дверью слева, ручка двери спереди слева
	10А Блок управления дверью справа, ручка двери спереди справа
F234	5А Ручка двери задней левой
	5А Ручка двери задней правой
F235	10А ворота/центральный дисплей
	10 А Зарядные системы
F236	5А Угол поворота/колонка
	5А, Радио, плафон, зеркало заднего вида
F237	Панель приборов 5А
	5А iBooster
F240	Электродвигатели сиденья 30А, переднее правое
F241	Электродвигатели сиденья 30А, передний левый

ПРОЧИТАЙТЕ Tesla Model S и Model X (2012–2016 гг.) – блок предохранителей и реле

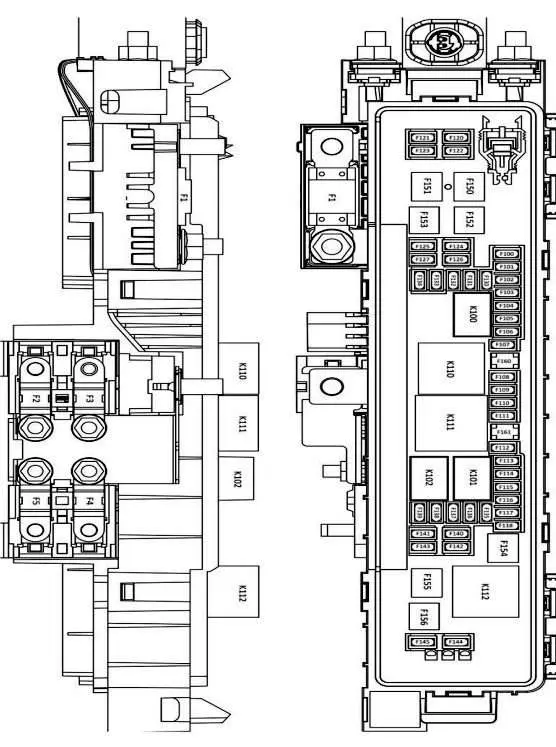

Вано моторе

Главный блок предохранителей и реле расположен сзади под капотом.

Для доступа снимите защитную крышку.

описание

F1	Вход постоянного тока 250 А
F2	Усилитель руля 60А
F3	Не используется
F4	Блок питания кабины 125А
F100	5А сирена и модуль защиты от вторжения
F101	15А Передняя камера с системой помощи при вождении
F102	Не используется
F103	Клапан в ABS 25A
F104	Датчик батареи
F105	Не используется
F106	Не используется
F107	Инвертор 5А, сзади
F108	Бинарный датчик передачи 5А
F109	10А Ассистент парковки
F110	Форма проверки ограничений 5A
F111	Не используется
F112	Системы комфорта салона 5А
F113	10А обогреватель салона
F114	Терморегулятор 10А, входы, подогреватель аккумулятора
F115	Не используется
F116	10А Проверка кузова, группа 1
F117	10А Органы управления/клапаны пневматической подвески
F118	Не используется
F120	Не используется
F121	Не используется
F122	Насос охлаждающей жидкости 15А 3
F123	Насос охлаждающей жидкости 15А 2
F124	10А Размораживание стеклоочистителей
F125	Мощность контактора 10А
F126	Не используется
F127	Не используется
F130	15А Радар, помогающий водителю
F131	Не используется
F132	Инвертор 5А, передний
F133	Не используется
F134	Не используется
F135	10A Камера помощи при движении вперед
F136	Насос охлаждающей жидкости 15А 4
F137	Насос охлаждающей жидкости 15А 1
F138	30A Задняя решетка обогрева
F139	Не используется
F140	Не используется
F141	Не используется
F142	15А Проверка безопасности и звуковой сигнал
F143	30А Группа управления кузовом 2
F144	Дальняя 20А
F145	25А наружное освещение
F150	Вентилятор конденсатора 40А, левый
F151	Двигатель насоса ABS 50А
F152	Не используется
F153	Не используется
F154	Компрессор пневмоподвески 40А
F155	Вентилятор конденсатора 40А, правый
F156	40А iBoost (усилитель торможения)
F160	Вентилятор салона 30А
F161	Не используется
Реле
K100	Не используется
K101	Рельсовая сборка системы отопления, вентиляции и кондиционирования воздуха 1
K102	Задняя решетка обогрева
K110	Руководство по трансмиссии
K111	Автобус ОВиК
K112	Регулятор пневмоподвески
