Tesla Model S и Model X (2012-2016) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2012, 2013, 2014, 2015, 2016.
В передней части автомобиля под капотом расположены 3 основных коробки с предохранителями и реле.
система

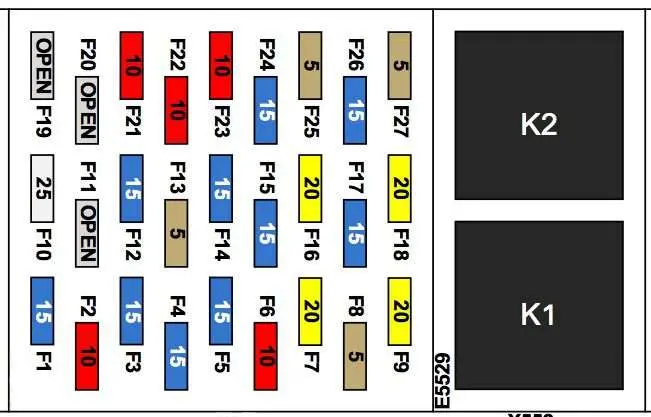

Вставка 1
Тип 1
описание
| F1 | Я паркую дворники |
| F2 | Выравнивание вспышки, вежливое освещение |
| F3 | Сиденье Feater, второй ряд справа |
| F4 | Сиденье Feater, центральный второй ряд |
| F5 | Сиденье Feater, первый ряд справа |
| F6 | неиспользуемый |
| F7 | Электронный стояночный тормоз, резервный |
| F8 | Модуль рулевой колонки |
| F9 | Базовая звуковая система |
| F10 | Панорамная крыша |
| F11 | неиспользуемый |
| F12 | Сиденье Feater, второй ряд слева |
| F13 | Функции кабины FIVAC |
| F14 | Сиденье Feater, первый ряд слева |
| F15 | неиспользуемый |
| F 16 | Электронный стояночный тормоз, базовый |
| F17 | Насос охлаждающей жидкости 2 |
| F18 | Высококачественный аудиоусилитель |
| F19 | неиспользуемый |
| F20 | неиспользуемый |
| F21 | Ассистент парковки |
| F22 | Управление тепловой системой |
| F23 | неиспользуемый |
| F24 | Насос охлаждающей жидкости 3 |
| F25 | Приводной инвертор |
| F26 | Насос охлаждающей жидкости 1 |
| F27 | Форма проверки ограничений |
| K1 | выключатель питания АСС |
| K2 | Выключатель питания ФИВАК |
Цифровой 2
описание
| F1 | 5А Датчик аксессуаров, радиоприемник, USB-концентратор |
| F2 | 5A Система регулировки угла наклона фар (только для автомобилей ЕС/Китая с пружинной подвеской) |
| F3 | 5А плафон, зеркало заднего вида |
| F4 | 30А Обогреватели задних сидений (дополнительно при низких температурах) |
| F5 | 15А Обогрев сиденья (сиденье водителя) |
| F6 | Базовый аудиоусилитель 20 А |
| F7 | 15А Обогрев сиденья (сиденье переднего пассажира) |
| F8 | Аудиоусилитель премиум-класса 20 А |
| F9 | 25А люк на крыше |
| F10 | 5А Остановки безопасности |
| F11 | 5А Переключатели на рулевом колесе |
| F12 | 5A Режим езды и датчик рыскания (стабилизация/контроль тяги) |
| F13 | 15А Парковка дворников ветрового стекла |
| F14 | 5А приводной инвертор |
| F15 | Электрический стояночный тормоз 20А |
| F 16 | 5А датчики парковки/слепых зон |
| F17 | Электрический стояночный тормоз 20А |
| F18 | 5А Не используется |
| F19 | Автомобильный датчик отопления, вентиляции и кондиционирования воздуха 5А |
| F20 | 5A Логика внутреннего нагревателя |
| F21 | Насос охлаждающей жидкости аккумулятора 15А 1 |
| F22 | 5А Входные активаторы |
| F23 | Привод насоса охлаждающей жидкости 15А |
| F24 | 5А Внутреннее кондиционирование |
| F25 | Насос охлаждающей жидкости аккумулятора 15А 2 |
| F26 | Не используется |
| F27 | Регулятор температуры 10А |
ПРОЧИТАЙТЕ Tesla Model S (2014) (европейская версия) – блок предохранителей

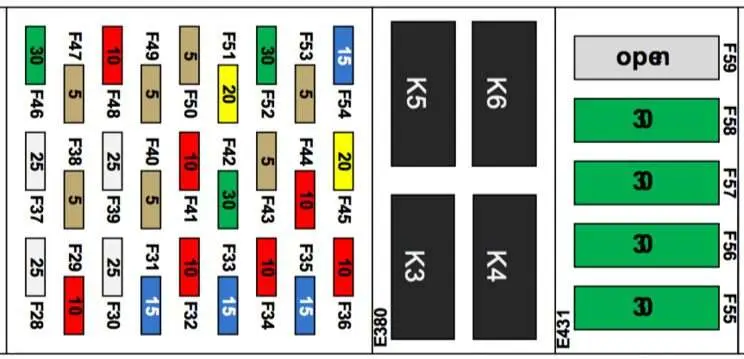

Вставка 2
описание
| 28 | 25А Электродвигатель стеклоподъемника (задний правый) |
| 29 | Мощность контактора 10А |
| тридцать | 25А Электродвигатель стеклоподъемника (передний правый) |
| 31 | Не используется |
| 32 | 10А Управление дверью (правая сторона) |
| 33 | Не используется |
| 34 | 30А Обогреватели заднего центрального сиденья, стеклоочиститель, омыватель/обогреватель (дополнительно при низких температурах) |
| 35 | Преса 15А 12В |
| 36 | 10А Пневматическая подвеска |
| 37 | Электродвигатель стеклоподъемника 25А (задний левый) |
| 38 | 10А Память водительского сиденья |
| 39 | Электродвигатель стеклоподъемника 25А (передний левый) |
| 40 | 10А Ручки задних дверей |
| 41 | 10А Управление дверью (левая сторона) |
| 42 | Питание 30А задней двери |
| 43 | 10А датчик мощности, выключатель тормоза |
| 44 | Зарядное устройство 10А (порт зарядки) |
| 45 | Пассивный вход 20 А (рупорный сигнал) |
| 46 | 30А Проверка кузова (группа 2) |
| 47 | 10А Освещение перчаточного ящика, OBD-II |
| 48 | 10А Проверка кузова (группа 1) |
| 49 | Приборная панель 10А |
| 50 | Сирена 10 А, датчик проникновения/наклона (только для Европы) |
| 51 | 20А сенсорный экран |
| 52 | 30А Обогрев заднего стекла |
| 53 | Система управления аккумулятором 10А |
| 54 | 15А Обогреватель ветрового стекла |
| 55 | 30А Переднее левое сиденье с электроприводом |
| 56 | 30А Правое переднее сиденье с электроприводом |
| 57 | Вентилятор салона 30А |
| 58 | Розетка 30А 12В/передняя камера |
| 59 | Мощность ОВиК 30 А2 |
| K3 | выключатель розетки 12 В |
| K4 | Обогреватель лобового стекла |
| K5 | Задняя решетка обогрева |
| k6 | – |

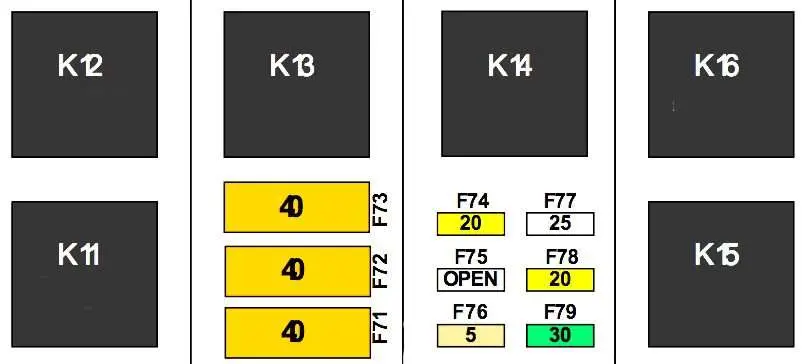

Вставка 3
описание
| 71 | Вентилятор конденсатора 40 А (слева) |
| 72 | Вентилятор конденсатора 40А (справа) |
| 73 | Вакуумный насос 40А |
| 74 | 20А 2015: Вождение 12 В (кабина) |
| 2016: Включено | |
| 75 | Передний привод 10А |
| 76 | 10А датчик зажигания |
| 77 | Система стабилизации 25А |
| 78 | Фары 20А (дальний и ближний свет) |
| 79 | Свет 30А (внешний и внутренний) |
| k11 | Компрессор пневматической подвески |
| K12 | Вакуумный насос |
| k13 | Функция быстрого дворника |
| k14 | Функция парковки стеклоочистителей |
| k15 | Мощность вентилятора конденсатора |
| k16 | Переключаемая мощность привода |
ПРОЧИТАЙТЕ Tesla Model S (2013-2014) – блок предохранителей и реле
Вставка 4

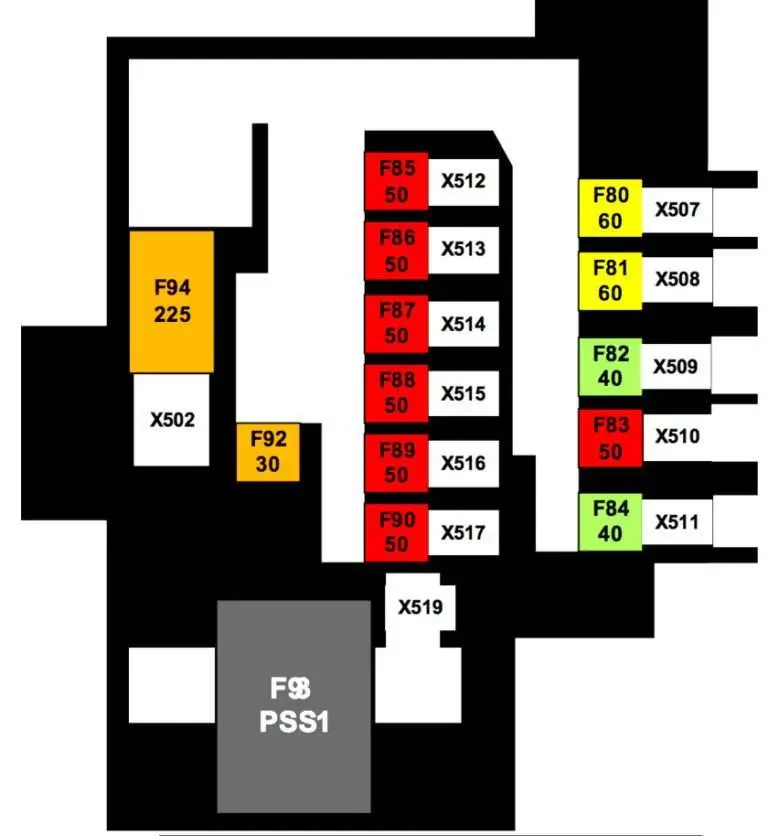

В некоторых моделях рядом с этими коробками может быть установлен и блок силовых предохранителей, выполненный в виде предохранителей большой мощности.
описание
| F80 | Конденсатор гидроусилителя рулевого управления |
| F81 | Вентиляторы Master Fuse Air |
| F82 | Компрессор подвески |
| F83 | «ПРЫГАТЬ» |
| F84 | двигатель с АБС |
| F85 | Главный предохранитель для источника питания 12 В |
| F86 | Главный предохранитель 12 В, шина ACC |
| F87 | Группа постоянной мощности 1 |
| F88 | Группа постоянной мощности 2 |
| F89 | Группа постоянной мощности 3 |
| F90 | Главный предохранитель системы отопления, вентиляции и кондиционирования воздуха, 12 В. |
| F91 | – |
| F92 | Мощность контактора |
| F93 | BDS: отключает питание контактора. |
| F94 | Главный предохранитель аккумулятора — DCDC |

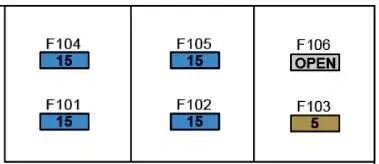

Если ваш автомобиль оборудован опцией холодного режима работы, дополнительный блок предохранителей установлен в салоне под обшивкой со стороны водителя.
описание
| F101 | 15А Обогрев левого заднего сиденья |
| F102 | 15А Обогрев заднего правого сиденья |
| F103 | 5А Центральный регулятор обогрева задних сидений |
| F104 | 15А Центральный обогреватель задних сидений |
| F105 | 15А Обогреватель ветрового стекла |
| F106 | Не используется |
