Suzuki Vitara (2016-2019…) — Блок предохранителей
Содержание
Suzuki Vitara (2016-2019…) — Схема блока предохранителей
Год производства: 2016, 2017, 2018, 2019.
Использована информация из руководства по эксплуатации от 2016 г. Расположение и назначение предохранителей в автомобилях, выпущенных в другие периоды, могут быть другими.
Предохранители прикуривателя (розетки) на Suzuki Escudo Предохранители №28 «ACC2» и №35 «ACC3» расположены в блоке предохранителей на приборной панели.
Блок предохранителей в салоне
Расположение блока предохранителей
Он расположен под приборной панелью (слева).

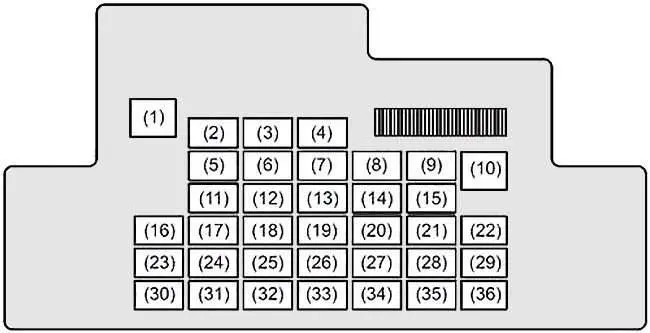

Схема блока предохранителей
Назначение предохранителей в комбинации приборов
| Нет. | имя | Ампер [A] | описание |
|---|---|---|---|
| 1 | – | – | Не используется |
| 2 | ОСТАНОВКА | 10 | Остановка на холостом ходу |
| 3 | ОСТАНОВКА | 10 | Внутреннее освещение |
| 4 | РАДИО | 15A | Радио |
| 5 | P/WT | 20A | Функция таймера для электрических стеклоподъемников |
| 6 | S / N | 20A | Не используется |
| 7 | ЗТВ | 10 | Люси ди Эмергенца |
| 8 | РОГ | 15A | Корно |
| 9 | 4WD | 15A | 4WD |
| 10 | КОДА | 10 | Задний свет |
| 11 | СТЛ | 15A | Блокировка рулевого колеса |
| 12 | DRL | 10 | Не используется |
| 13 | BCM | 7,5A | BCM |
| 14 | STOP | 10 | Люсе дель Френо |
| 15 | РР противотуманные фары | 7,5A | Не используется |
| 16 | Д/Л | 20A | Замок |
| 17 | DEF RR | 20A | Задний противотуманный фонарь |
| 18 | МР ПВТ | 10 | Обогрев зеркала |
| 19 | БОБИНА ИГ | 15A | Катушка зажигания |
| 20 | A / B | 10 | Воздушная подушка |
| 21 | – | – | Не используется |
| 22 | КРУИЗ | 7,5A | Круиз-контроль |
| 23 | СИГ СТ | 7,5A | Аввиаменто |
| 24 | АБС | 10 | АБС |
| 25 | НАЗАД | 10 | Фонари заднего хода |
| 26 | ГИС ИГ1 | 7,5A | Усилитель руля |
| 27 | MTR | 10 | Счетчик |
| 28 | ACC2 | 15A | Розетка для аксессуаров |
| 29 | ACC | 15A | Дверное зеркало |
| 30 | WIP | 15A | Дворники |
| 31 | РАДИО2 | 15A | Не используется |
| 32 | ГИС ИГ2 | 7,5A | вентиляторы |
| 33 | P / N | 30A | Электрические окна |
| 34 | ПТ незавершенное производство | 30A | Мотор омывателя лобового стекла |
| 35 | ACC3 | 10 | Розетка для аксессуаров |
| 36 | S / H | 20A | Подогрев сидений |
Перевод с японского, возможны неточности!
Блок предохранителей в моторном отсеке

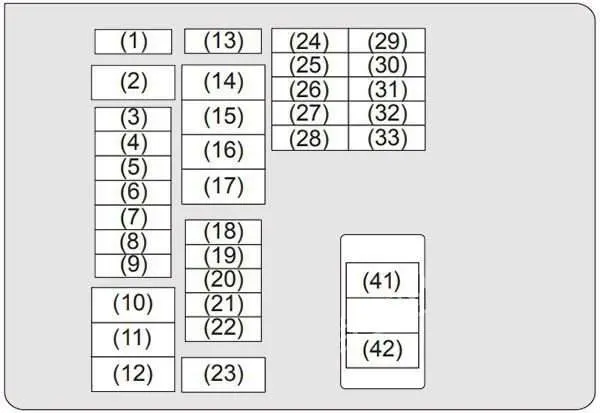

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| Нет. | имя | Ампер [A] | описание |
|---|---|---|---|
| 1 | ИГ1 ИГ2 | 7,5A | Радарный датчик |
| 2 | РДТР2 | 30A | Радиатор (подчиненный) |
| 3 | ПТ ТУМАН | 20A | Передний противотуманный фонарь |
| 4 | H/L2 | 7,5A | Чутье |
| 5 | H/L3 | 25A | Не используется |
| 6 | ABS2 | 25A | Контроллер АБС/ЭСП |
| 7 | H / L | 25A | Чутье |
| 8 | Б / У | 30A | резерв |
| 9 | DCDC2 | 30A | Не используется |
| 10 | IGN | 40A | Переключение |
| 11 | АБС | 40A | АБС |
| 12 | ST | 30A | Аввиаменто |
| 13 | Т/М3 | 7,5A | Не используется |
| 14 | Ф/ХТР | 30A | Не используется |
| 15 | РДТР | 30A | Вентилятор радиатора |
| 16 | Т/М2 | 30A | Не используется |
| 17 | ПОМПА Т/М | 40A | Не используется |
| 18 | Расширение DCDC | 30A | Не используется |
| 19 | – | – | Не используется |
| 20 | FI | 20A | Впрыск топлива |
| 21 | КПРСР | 10 | Компрессор |
| 22 | Т/М1 | 15A | Не используется |
| 23 | УДАР | 30A | вентиляторы |
| 24 | – | – | Не используется |
| 25 | Т/М5 | 15A | Не используется |
| 26 | СИГ СТ | 7,5A | Остановка на холостом ходу |
| 27 | H/LL | 15A | Фара (левая) |
| 28 | В/Л ВИ Н | 15A | Ходовые огни (слева) |
| 29 | – | – | Не используется |
| 30 | – | – | Не используется |
| 31 | FI | 15A | Не используется |
| 32 | В/ЛР | 15A | Маяк (справа) |
| 33 | В/Л ВЫС П | 15A | Ходовые огни (справа) |
Перевод с японского, возможны неточности!
