Suzuki Swift (2017-2019…) — блок предохранителей
Содержание
Suzuki Swift (2017-2019…) — Схема блока предохранителей
Год производства: 2017, 2018, 2019.
Предохранитель прикуривателя (розетка) на Suzuki Swift Предохранитель № 32 «ACC2» расположен в блоке предохранителей на панели приборов.
Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей расположен под панелью приборов (слева).

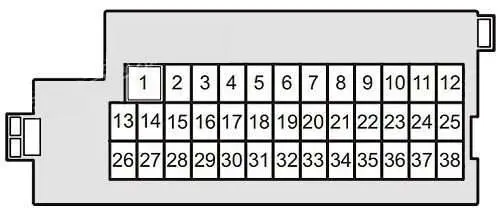

Схема блока предохранителей
Назначение предохранителей в комбинации приборов
| Нет. | имя | Ампер [A] | описание |
|---|---|---|---|
| 1 | P / N | 30A | Поставка окон |
| 2 | MTR | 10 | Счетчик |
| 3 | IG | 15A | Переключение |
| 4 | ИГ1 ИГ2 | 5A | Усилитель руля |
| 5 | ВЕРХНИЙ РЕГИСТР | 20A | Не используется |
| 6 | S / N | 20A | Не используется |
| 7 | – | – | Не используется |
| 8 | Д/Л | 20A | Замок |
| 9 | СТЛ | 15A | Блокировка рулевого колеса |
| 10 | ЗТВ | 10 | Люси ди Эмергенца |
| 11 | ОСТАНОВКА | 5A | Контроллер двигателя |
| 12 | РР противотуманные фары | 10 | Задний противотуманный фонарь |
| 13 | АБС | 5A | АБС / ESP |
| 14 | Г/Ч | 15A | Подогрев сидений |
| 15 | ИГ1 ИГ3 | 5A | Macchina fotografica |
| 16 | КУПОЛ2 | 10 | Внутренний свет |
| 17 | вагранка | 5A | Счетчик |
| 18 | РАДИО | 15A | Радио |
| 19 | CONT | 5A | Не используется |
| 20 | КЛЮЧ2 | 5A | Interruttore di Accensione |
| 21 | P/WT | 20 лет | Функция таймера для электрических стеклоподъемников |
| 22 | КЛЮЧ | 5A | Interruttore di Accensione |
| 23 | РОГ | 15A | Корно |
| 24 | КОДА | 5A | Левый задний фонарь (с автоматической системой освещения) |
| 25 | КОДА | 10 | Задний фонарь правый и левый (без системы автоматического освещения) Задний правый фонарь (с автоматической системой освещения) |
| 26 | A / B | 10 | Воздушная подушка |
| 27 | ГИС ИГ1 | 10 | Остановка холостого хода или BCM |
| 28 | НАЗАД | 10 | Фоновое освещение |
| 29 | ACC3 | 5A | Не используется |
| 30 | DEF RR | 20A | Задний противотуманный фонарь |
| 31 | МРР ХТР | 10 | Наружные зеркала с подогревом |
| 32 | ACC2 | 15A | Розетка для аксессуаров |
| 33 | ACC | 5A | Радио |
| 34 | WIP | 10 | Задний стеклоочиститель |
| 35 | ГИС ИГ2 | 5A | вентиляторы |
| 36 | СТИРКА | 15A | Мотор стиральной машины |
| 37 | ПТ незавершенное производство | 25A | Передний стеклоочиститель |
| 38 | STOP | 10 | Люсе дель Френо |
Блок предохранителей в моторном отсеке
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
ЧИТАТЬ Suzuki Jimny (1998-2017) – блок предохранителей и реле
| Нет. | имя | Ампер [A] | описание |
|---|---|---|---|
| 1 | ST | 30A | Аввиаменто |
| 2 | УДАР | 30A | вентиляторы |
| 3 | БТР | 40A | Релейный блок №. 2 |
| 4 | АБС ТО | 40A | двигатель с АБС |
| 5 | IGN | 40A | Переключение |
| 6 | Б / У | 30A | резерв |
| 7 | ВКЛАДКА ПОДПИСКА | 30A | Вспомогательный аккумулятор |
| 8 | СОЛНЦЕ АБС | 25A | Электромагнитный клапан АБС |
| 9 | H/LL | 15A | Фара (левая) |
| 10 | В/ЛР | 15A | Маяк (справа) |
| 11 | РДТР | 40А (1.0 л) 30А (1,2 л) | Вентилятор радиатора |
| 12 | ПТ ТУМАН | 20A | Передний противотуманный фонарь |
| 13 | КПРСР | 10 | Компрессор |
| 14 | ИГН2 | 50A | Включение 2 |
| 15 | T / M | 15A | Контроллер высокого напряжения/вариатора |
| 16 | FI | 30А (1.0 л) 15А (1,2 л) | Впрыск топлива |
| 17 | F / P | 20А (1.0 л) | Топливный насос |
| 17 | ПОМПА Т/М | 15А (1,2 л) | Электрический масляный насос |
| 18 | СИГ СТ | 5A | Контроллер двигателя |
| 19 | ИНЖ ДРВ | 20А (1.0 л) | Впрыск топлива |
| 20 | FI | 10А (1.0 л) | Впрыск топлива |
| 21 | Д/Л ПРИВЕТ | 25A | Налобный фонарь |
| 22 | В/Л ВЫС П | 15A | Маяк (справа) |
| 23 | В/Л ВИ Н | 15A | Фара (левая) |
| 24 | P / S | 60A | Усилитель руля |
