Suzuki Fun (2004-2010) — блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
2004, 2005, 2006, 2007, 2008, 2009, 2010.

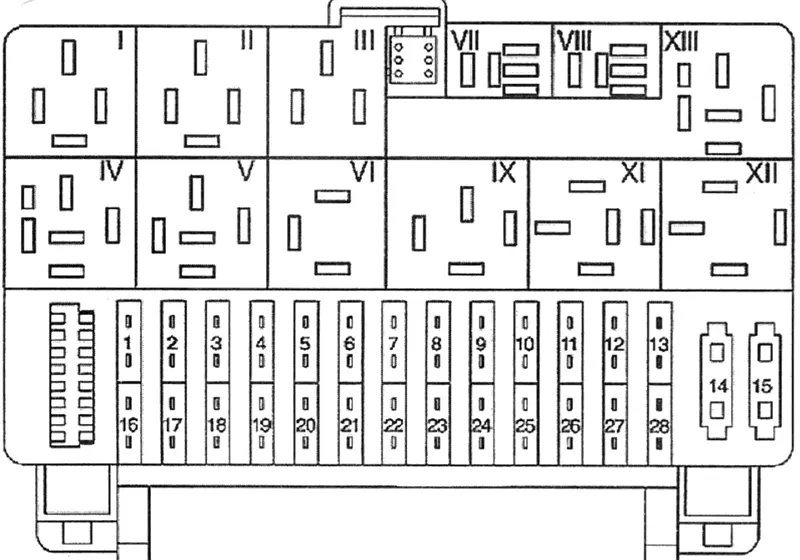

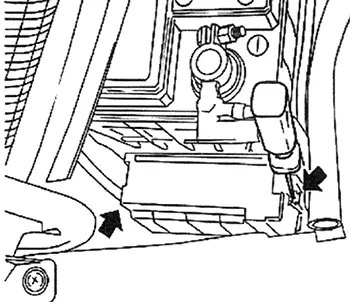

Пассажирский салон
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30A | Обогреватель заднего стекла |
| 2 | 10 А. | Радио/потолочное освещение |
| 3 | 5A | Питание – Аккумулятор: приборная панель/система иммобилайзера двигателя. |
| 4 | 5A | Питание ключа зажигания: комбинация приборов/система иммобилайзера двигателя |
| 5 | – | – |
| 6 | 5A | Ключ зажигания: катушка реле обогрева заднего стекла/выключатель освещения салона |
| 7 | 10 А. | Звуковой/аварийный сигнал |
| 8 | 10 А. | Левые задние фонари/задние фонари/подсветка магнитолы/подсветка приборной панели |
| 9 | – | – |
| 10 | 10 А. | Дальний свет — левая сторона |
| 11 | – | Бесполезно/нет информации. |
| 12 | 10 А. | Ближний свет — левая сторона |
| 13 | – | – |
| 14 | Двадцать | Двигатель внутренней вентиляции (макс. предохранители) |
| 15 | – | – |
| 16 | 30A | Стеклоочиститель от омывателя лобового стекла |
| 17 | 10 А. | Цепи зажигания после ключа: указатели поворота/датчик скорости |
| 18 | 15A | Прикуриватель / Освещение прикуривателя |
| 19 | 15A | Цепь питания ключа зажигания: система впрыска/топливный насос/катушка зажигания |
| 20 | – | – |
| 21 | 10 А. | Стоп-сигнал/фонарь заднего хода |
| 22 | – | – |
| 23 | 10 А. | Задние фонари/правый фонарь освещения номерного знака |
| 24 | – | – |
| 25 | 10 А. | Дальний свет — правая сторона |
| 26 | 15A | Кондиционер |
| 27 | 10 А. | Ближний свет — правая сторона |
| 28 | 5A | Питание катушки реле вентилятора системы охлаждения двигателя |
| I | бензонасос | |
| II | Внутренний вентилятор, минимальная скорость, кондиционер | |
| III | Задний стеклоочиститель | |
| IV | Очиститель окон | |
| v | Обогреватель заднего стекла | |
| VI | Включи свет | |
| VII | Минимальная скорость вентилятора радиатора/конденсатора | |
| VIII | Максимальная скорость вентилятора радиатора/конденсатора | |
| IX | Внутренний вентилятор, максимальная скорость, кондиционер | |
| X | Diagnosi | |
| XI | Компрессор кондиционера | |
| XII | – | |
| XIII | Внутренний вентилятор (основной) | |

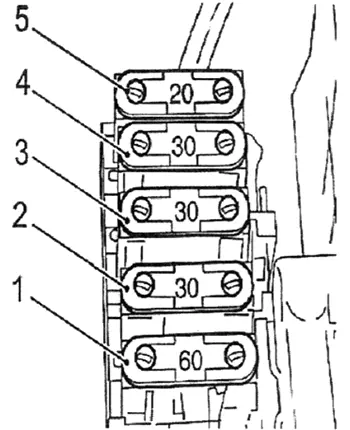

Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 60A | Система Pos ключа зажигания: цепь питания ключа зажигания |
| 2 | 30A | Противотуманный/звуковой сигнал/знак опасности на заднем стекле |
| 3 | 30A | Вентилятор системы охлаждения двигателя |
| 4 | 30A | Система освещения/аудиосистема/иммобилайзер двигателя |
| 5 | 20 А. | Система диагностики/система управления двигателем (впрыск/ECM/топливный насос) |
