Subaru XV (2011-2015) — Блок предохранителей
Subaru XV (Crosstrek) (2011-2015) — Схема блока предохранителей
Год производства: 2011, 2012, 2013, 2014, 2015.
фузибили Предохранители прикуривателя (электророзетка) Subaru XV Это предохранители 13 и 20 в блоке предохранителей панели приборов.

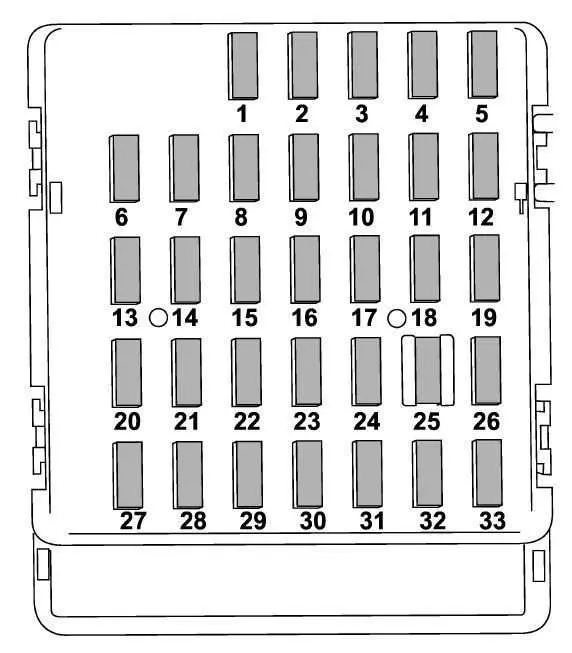

Приборная доска
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 20A | Прицепное устройство |
| 2 | пустой | |
| 3 | 15A | Замок |
| 4 | 10 | Реле обогрева переднего стеклоочистителя |
| 5 | 10 | Комбинированный счетчик; Часы. |
| 6 | 7,5A | Зеркала заднего вида с дистанционным управлением; Реле обогрева сидений. |
| 7 | 15A | Комбинированный счетчик; Интегрированный блок. |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Размораживание лобового стекла |
| 10 | 7,5A | Питание (батарея) |
| 11 | 7,5A | Стартовый сигнал |
| 12 | 15A | Блок управления коробкой передач; Блок управления двигателем; Интегрированный блок. |
| 13 | 20A | Розетка для аксессуаров (центральная консоль); 110 В переменного тока (при наличии). |
| 14 | 15A | Парковочные огни; Задний свет; Задний комбинированный фонарь. |
| 15 | 10 | Свет багажника; Часы. |
| 16 | 7,5A | Освещение |
| 17 | 15A | Подогревы сидений |
| 18 | 10 | Резервный свет |
| 19 | 7,5A | (Замена) |
| 20 | 10 | Дополнительная розетка (приборная панель) |
| 21 | 7,5A | Реле стартера |
| 22 | 10 | Кондиционер; Соленоид реле обогрева заднего стекла. |
| 23 | пустой | |
| 24 | 10 | Аудиоблок; Часы. |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7,5A | Реле электростеклоподъемников; Реле главного вентилятора радиатора. |
| 27 | 15A | вентиляторы |
| 28 | 15A | вентиляторы |
| 29 | 15A | Противотуманные огни |
| 30 | пустой | |
| 31 | 7,5A | Автоматический климат-контроль; Интегрированный блок. |
| 32 | 7,5A | Переключатель сцепления; Блок управления блокировкой рулевого колеса. |
| 33 | 7,5A | Блок управления динамикой автомобиля |
ЧИТАЙТЕ Subaru Liberty (2003-2009) – блок предохранителей

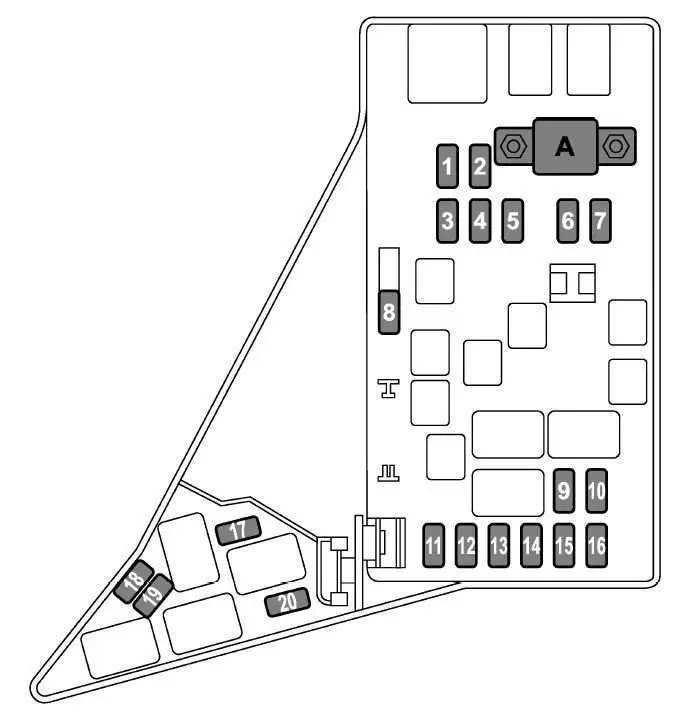

Вано моторе
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | блок АБС; Блок управления динамикой автомобиля. |
| 2 | 25 | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25 | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | – | – |
| 5 | – | – |
| 6 | 30 | Фара (ближний свет) |
| 7 | 15 | Фара (дальний свет) |
| 8 | 20 | Восстановление |
| 9 | 15 | Корно |
| 10 | 25 | грязеотделитель заднего стекла; Подогрев зеркал. |
| 11 | 15 | Топливный насос |
| 12 | 20 | Блок управления автоматической коробкой передач |
| 13 | 7,5 | Блок управления двигателем |
| 14 | 15 | Указатели поворотов и аварийная световая сигнализация |
| 15 | 15 | Реле подсветки |
| 16 | 7,5 | Генератор |
| 17 | – | – |
| 18 | – | – |
| 19 | 15 | Фара (ближний свет — правая сторона) |
| 20 | 15 | Фара (ближний свет — левая сторона) |
