Subaru WRX (2015-2017) — Блок предохранителей
Содержание
Subaru WRX (2015-2017) — Схема блока предохранителей
Год производства: 2015, 2016, 2017.
фузибили Прикуриватель (розетка) в Subaru Impreza Предохранитель 4 находится в блоке предохранителей панели приборов.
Приборная доска
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 20 | (Недоступен) |
| 2 | 7,5 | Комбинированный счетчик |
| 3 | 15 | Замок |
| 4 | 10 | Реле обогрева переднего стеклоочистителя |
| 5 | – | – |
| 6 | 7,5 | Зеркала заднего вида с дистанционным управлением; Реле обогрева сидений. |
| 7 | 10 | Комбинированный счетчик; Интегрированный блок. |
| 8 | 7,5 | Стоп-сигнал |
| 9 | 7,5 | Обогреватель лобового стекла |
| 10 | 7,5 | Питание (батарея) |
| 11 | 7,5 | Переключатель сигнала агрегата |
| 12 | 15 | Блок управления коробкой передач; Блок управления двигателем; Интегрированный блок. |
| 13 | 20 | Дополнительная розетка (центральная консоль) |
| 14 | 10 | Парковочные огни; Задний свет; Задний комбинированный фонарь. |
| 15 | 10 | Стартовый свет; Блок бесключевого доступа. |
| 16 | 7,5 | Освещение |
| 17 | 15 | Подогревы сидений |
| 18 | 10 | Резервный свет |
| 19 | – | Дневные ходовые огни |
| 20 | 10 | Дополнительная розетка (приборная панель) |
| 21 | 7,5 | Реле стартера |
| 22 | 10 | Кондиционер; Соленоид реле обогрева заднего стекла. |
| 23 | – | – |
| 24 | 10 | Аудиоблок; Навигационная система (при наличии). |
| 25 | 15 | Система подушек безопасности SRS |
| 26 | 7,5 | Реле электростеклоподъемников; Реле главного вентилятора радиатора. |
| 27 | 15 | вентиляторы |
| 28 | 15 | вентиляторы |
| 29 | 10 | Противотуманные огни |
| 30 | – | – |
| 31 | 7,5 | Автоматический климат-контроль; Интегрированный блок. |
| 32 | 7,5 | Переключатель сцепления; Блок управления блокировкой рулевого колеса. |
| 33 | 7,5 | Блок управления динамикой автомобиля |
ПРОЧИТАЙТЕ Subaru Legacy (2014) – блок предохранителей и реле

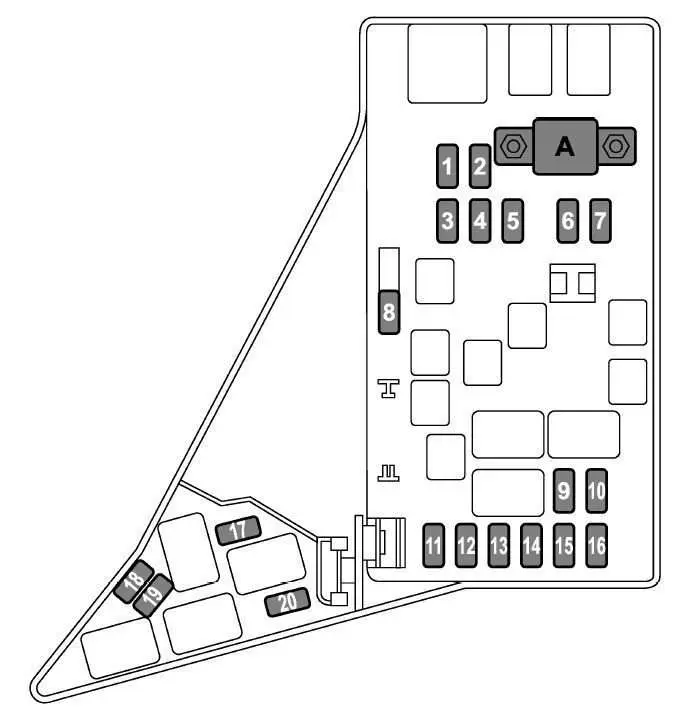

Моторный отсек (СТИ)
| Нет. | Ампер [A] | описание |
|---|---|---|
| A | Главный фузибиле | |
| 1 | 30 | блок АБС; Блок управления динамикой автомобиля. |
| 2 | 25 | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25 | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | – | – |
| 5 | 25 | Аудио |
| 6 | 30 | Фара (ближний свет) |
| 7 | 15 | Фара (дальний свет) |
| 8 | 20 | бронирование |
| 9 | 15 | Корно |
| 10 | 25 | грязеотделитель заднего стекла; Подогрев зеркал. |
| 11 | 15 | Топливный насос |
| 12 | 10 | Блок управления коробкой передач |
| 13 | 7,5 | Блок управления двигателем |
| 14 | 15 | Включение предупредительного и аварийного освещения |
| 15 | 15 | Реле и заднее освещение |
| 16 | 7,5 | Генератор |
| 17 | – | – |
| 18 | 20 | Форсунки |
| 19 | 15 | Фара (ближний свет — правая) |
| 20 | 15 | Фара (ближний свет — левая) |
| 21 | 10 | Комбинированный клапан вторичного воздуха |
Моторный отсек (СТИ)
| Предохранитель | Ампер [A] | описание |
|---|---|---|
| A | Главный фузибиле | |
| 1 | 30 | блок АБС; Блок управления динамикой автомобиля. |
| 2 | 25 | Главный вентилятор (вентилятор охлаждения) |
| 3 | 25 | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | – | – |
| 5 | 25 | Аудио |
| 6 | 30 | Фара (ближний свет) |
| 7 | 15 | Фара (дальний свет) |
| 8 | 20 | бронирование |
| 9 | 15 | Корно |
| 10 | 25 | грязеотделитель заднего стекла; Подогрев зеркал. |
| 11 | 15 | Топливный насос |
| 12 | 20 | Блок управления коробкой передач |
| 13 | 7,5 | Блок управления двигателем |
| 14 | 15 | Включение предупредительного и аварийного освещения |
| 15 | 15 | Реле и заднее освещение |
| 16 | 7,5 | Генератор |
| 17 | – | |
| 18 | 20 | Форсунки |
| 19 | 15 | Фара (ближний свет — правая) |
| 20 | 15 | Фара (ближний свет — левая) |
