Subaru Outback (2010-2012) — Блок предохранителей
Содержание
Subaru Outback (2010-2012) — Схема блока предохранителей
Год производства: 2010, 2011, 2012.
фузибили Прикуриватель (розетка) на Subaru Outback 2010-2012 гг. Это предохранители 13 и 20 в блоке предохранителей панели приборов.
Панель предохранителей, расположенная в салоне
| Нет. | Ампер [A] | описание |
| 1 | 15 | Прицепное устройство |
| 2 | 20 | Задние электростеклоподъемники (левая сторона) |
| 3 | 20 | Электростеклоподъемник (со стороны водителя) |
| 4 | 7,5 | Навигационная система; Обогреватель лобового стекла; Люк. |
| 5 | 7,5 | Комбинированный счетчик |
| 6 | 7,5 | Зеркала заднего вида с дистанционным управлением |
| 7 | 7,5 | Интегрированный блок |
| 8 | 15 | Держите свет |
| 9 | 15 | Реле обогрева сиденья Сиденье |
| 10 | 7,5 | Питание (батарея) |
| 11 | 7,5 | Активация сигнала привода |
| 12 | 15 | Интегрированный блок; Автоматическая коробка передач. |
| 13 | 20 | Presa di Corrente |
| 14 | – | – |
| 15 | 20 | Задние электростеклоподъемники (правая сторона) |
| 16 | – | – |
| 17 | 15 | Обогреватель лобового стекла |
| 18 | 7,5 | Резервный свет |
| 19 | 7,5 | Электронный стояночный тормоз; Системный блок Hill Holder. |
| 20 | 10 | Дополнительная розетка питания |
| 21 | 7,5 | Реле стартера |
| 22 | 15 | Кондиционер |
| 23 | – | – |
| 24 | 15 | Аудиосистема, навигационная система |
| 25 | 15 | Система подушек безопасности SRS |
| 26 | 7,5 | Главный вентилятор |
| 27 | 30 | Реле электростеклоподъемника |
| 28 | – | – |
| 29 | 20 | Электростеклоподъемник (со стороны пассажира) |
| 30 | – | – |
| 31 | 7,5 | Автоматический климат-контроль |
| 32 | – | – |
| 33 | 7,5 | ABS; Компонент контроля динамики автомобиля; Усилитель руля. |

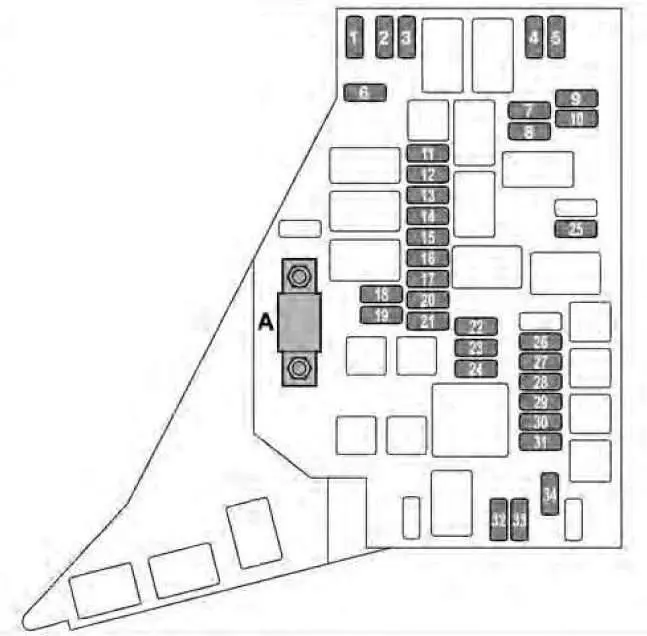

Панель предохранителей расположена в моторном отсеке
| Нет. | Ампер [A] | описание |
| 1 | 7,5 | блок управления вариатором |
| 2 | 7,5 | Низкий рог |
| 3 | 7,5 | Высокий рог |
| 4 | 15 | Ближний свет (правая сторона) |
| 5 | 15 | Лампа ближнего света (левая сторона) |
| 6 | 20 | Топливный насос |
| 7 | 10 | Ходовые огни (левая сторона) |
| 8 | 10 | Ходовые огни (правая сторона) |
| 9 | 20 | Блок управления бесступенчатой трансмиссией |
| 10 | 7,5 | Генератор |
| 11 | 20 | Люк |
| 12 | 7,5 | Блок управления двигателем |
| 13 | 15 | Блок управления двигателем |
| 14 | 15 | Катушка зажигания |
| 15 | 15 | Блок управления двигателем |
| 16 | 15 | Блок управления двигателем |
| 17 | 15 | Блок управления автоматической коробкой передач |
| 18 | 10 | Освещение |
| 19 | 10 | Задний комбинированный фонарь |
| 20 | 15 | Указатели поворотов и аварийная световая сигнализация (блок управления кузовным оборудованием) |
| 21 | 20 | Замок двери (блок управления кузовом) |
| 22 | 15 | Задний дворник, задний омыватель |
| 23 | 10 | Фронтальная стиральная машина Фронтальная |
| 24 | 30 | Передний стеклоочиститель |
| 25 | 25 | грязеотделитель заднего стекла; Обогрев зеркала; Обогреватель лобового стекла. |
| 26 | 15 | вентиляторы |
| 27 | 15 | вентиляторы |
| 28 | 25 | Аудиоблок |
| 29 | 25 | Вспомогательный вентилятор |
| 30 | 25 | Главный вентилятор |
| 31 | 30 | АБС/блок управления динамикой автомобиля |
| 32 | 10 | Противотуманные фары (правая сторона) |
| 33 | 10 | Противотуманные фары (левая сторона) |
| 34 | 10 | Резерв (блок управления кузовом) |
| A | Главный фузибиле | |
