Subaru Forester (2017-2018) — Блок предохранителей
Содержание
Subaru Forester (2017-2018) — Схема блока предохранителей
Год производства: 2017, 2018.
фузибили Прикуриватель (электророзетка) в Subaru Forester Это предохранители 13 и 20 в блоке предохранителей панели приборов.

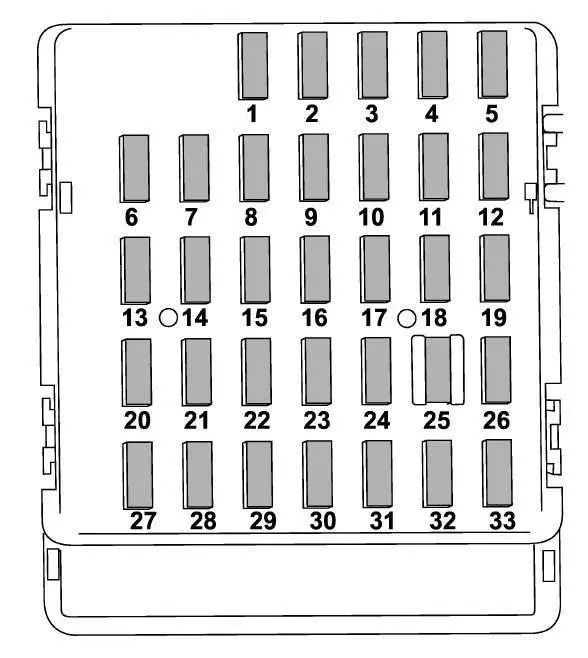

Панель предохранителей, расположенная в салоне
| Нет. | Ампер [A] | описание |
| 1 | 20 | Прицепное устройство |
| 2 | 15 | Обогрев задних сидений |
| 3 | 15 | Замок |
| 4 | 10 | Реле обогрева переднего стеклоочистителя |
| 5 | 10 | Комбинированный счетчик |
| 6 | 7,5 | Зеркала заднего вида с дистанционным управлением; Реле обогрева сидений. |
| 7 | 15 | Комбинированный счетчик; Интегрированный блок. |
| 8 | 20 | Стоп-сигнал |
| 9 | 15 | Обогреватель лобового стекла |
| 10 | 7,5 | Д-ОП +Б |
| 11 | 7,5 | Активация сигнала привода |
| 12 | 15 | Автоматическая коробка передач; Блок управления двигателем; Интегрированный блок. |
| 13 | 20 | Дополнительная розетка (центральная консоль) |
| 14 | 15 | Позиционный свет; Задний свет; Задний комбинированный фонарь. |
| 15 | 10 | освещение багажника; Блок бесключевого доступа. |
| 16 | 10 | Освещение |
| 17 | 15 | Подогревы сидений |
| 18 | 10 | Поддержка света |
| 19 | 7,5 | Реле стеклоочистителя |
| 20 | 10 | Дополнительная розетка (приборная панель) |
| 21 | 7,5 | Реле стартера |
| 22 | 10 | Кондиционер; Соленоид реле обогрева заднего стекла. |
| 23 | – | – |
| 24 | 10 | Аудиоблок; Навигационная система (при наличии). |
| 25 | 15 | Система подушек безопасности SRS |
| 26 | – | – |
| 27 | 15 | вентиляторы |
| 28 | 15 | вентиляторы |
| 29 | 15 | Противотуманные огни |
| 30 | – | – |
| 31 | 7,5 | Автоматический климат-контроль; Интегрированный блок. |
| 32 | 7,5 | Переключатель сцепления; Блок управления блокировкой рулевого колеса. |
| 33 | 7,5 | Блок управления динамикой автомобиля |
ПРОЧИТАЙТЕ Subaru Legacy (2013) – блок предохранителей и реле

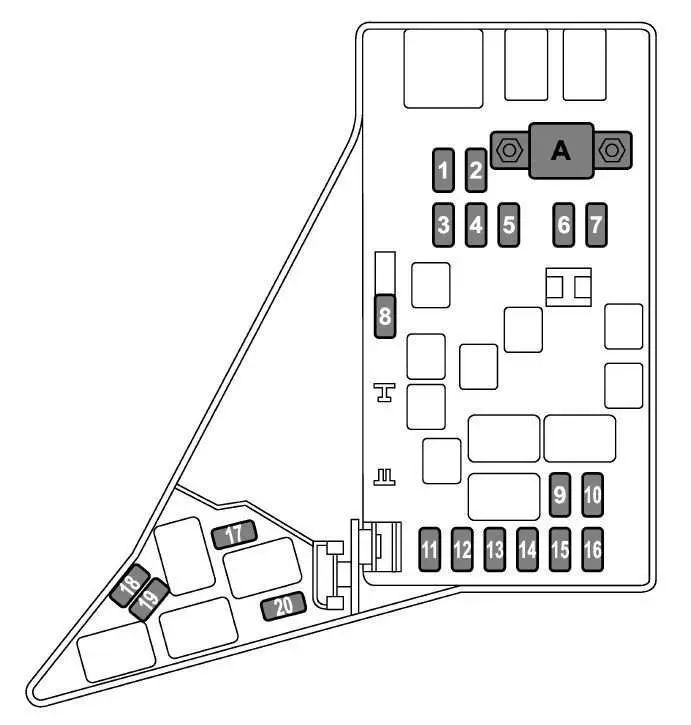

Панель предохранителей расположена в моторном отсеке
| Нет. | Ампер [A] | описание |
| 1 | 30 | блок АБС; Блок управления динамикой автомобиля. |
| 2 | 25 | Главный вентилятор (вентилятор охлаждения) |
| 3 | 10 | Вспомогательный вентилятор (вентилятор охлаждения) |
| 4 | – | – |
| 5 | 25 | Аудио |
| 6 | 30 | Фара (ближний свет) |
| 7 | 15 | Фара (дальний свет) |
| 8 | 20 | Луче ди Ретромарсия |
| 9 | 15 | Корно |
| 10 | 25 | грязеотделитель заднего стекла; Подогрев зеркал. |
| 11 | 15 | Топливный насос |
| 12 | 20 | Блок управления бесступенчатой трансмиссией |
| 13 | 7,5 | Блок управления двигателем |
| 14 | 15 | Включение предупредительного и аварийного освещения |
| 15 | 15 | Хвостовое реле и освещение |
| 16 | 7,5 | Генератор |
| 17 | – | – |
| 18 | – | – |
| 19 | 15 | Фара (ближний свет — правая сторона) |
| 20 | 15 | Фара (ближний свет — левая сторона) |
