Subaru Forester (1997-2002) — Блок предохранителей
Содержание
Subaru Forester (1997-2002) — Схема блока предохранителей
Год производства: 1997, 1998, 1999, 2000, 2001, 2002.
фузибили Прикуриватель (розетка) в Subaru Forester Предохранитель 4 находится в блоке предохранителей панели приборов.

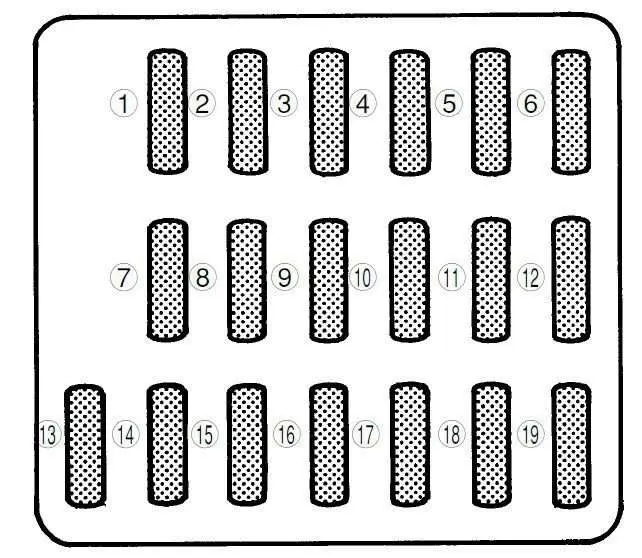

Панель предохранителей расположена за держателем предохранителя.
| Нет. | Ампер [A] | описание |
| 1 | 15 | Тепловентилятор |
| 2 | 15 | Тепловентилятор |
| 3 | 15 | Электрический дверной замок |
| 4 | 20 | Более легкий; Зеркала заднего вида с дистанционным управлением. |
| 5 | 10 | Задний свет; Парковочные огни. |
| 6 | 15 | Подушка безопасности SRS |
| 7 | 15 | Противотуманные огни |
| 8 | 20 | Электромагнитный клапан АБС |
| 9 | 15 | Радиосвелья |
| 10 | – | пустой |
| 11 | 15 | Система зажигания двигателя; Подушка безопасности SRS. |
| 12 | 10 | Регулировка яркости освещения |
| 13 | 15 | Обогреватель лобового стекла |
| 14 | – | пустой |
| 15 | 20 | Стеклоочиститель и омыватель ветрового стекла; Задний дворник и омыватель ветрового стекла. |
| 16 | 20 | Стоп-сигнал |
| 17 | 15 | Кондиционер |
| 18 | 15 | Фонарь заднего хода; Круиз-контроль; Контроль АБС. |
| 19 | 20 | Дополнительная розетка питания на задней панели; Подогрев сидений. |

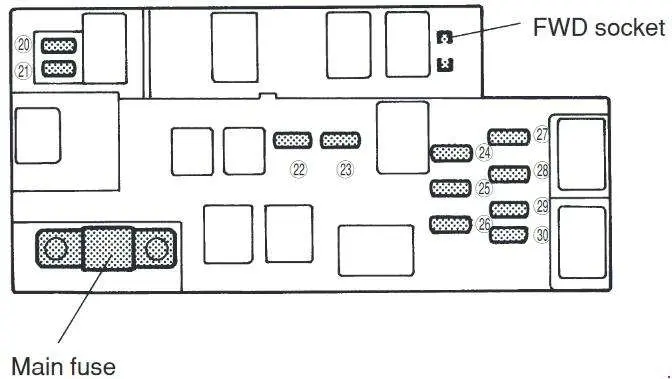

Панель предохранителей расположена в моторном отсеке
| Нет. | Ампер [A] | описание |
| 20 | 20 | Вентилятор радиатора (основной) |
| 21 | 20 | Вентилятор радиатора (вспомогательный) |
| 22 | 20 | Грязеотделитель заднего стекла |
| 23 | 15 | Аварийное освещение; Рог. |
| 24 | 15 | Контрольная лампа системы подушек безопасности |
| 25 | 10 | Блок управления автоматической коробкой передач |
| 26 | 10 | Генератор |
| 27 | 15 | Фара (правая сторона) |
| 28 | 15 | Проектор (левая сторона) |
| 29 | 20 | Переключатель освещения |
| 30 | 15 | Внутреннее освещение; Часы. |
