SsangYong Korando (1996-2006) — Блок предохранителей

SsangYong Korando (1996-2006) — Схема блока предохранителей

Год производства: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Предохранитель прикуривателя (электророзетка) в SsangYong Korando 1996-2006 гг. предохранитель 6 находится в блоке предохранителей.

Положение

SsangYoung Korando — Схема блока предохранителей — Расположение
  1. Реле автоматического замка двери
  2. Блок предохранителей в моторном отсеке
  3. Реле и клапаны двигателя ABD
  4. Внутренний блок предохранителей
  5. Внутреннее реле
  6. Реле автоматического опускания окон
  7. Реле защиты от перенапряжения: OVPR

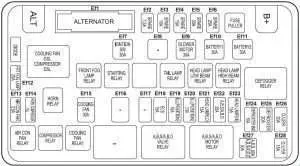

Блок предохранителей в отсеке

SsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителей
SsangYoung Korando — Схема блока предохранителей — отсек блока предохранителей
Нет.Ампер [A]описание
Ef1120Главный генератор – бензин
80Главный генератор – Дизель
Ef27.5Не используется
Эф310Не используется
Ef415Не используется
Ef520Не используется
Ef625Не используется
Ef730Включение ПО
Ef8Не используется
Ef930Двигатель вентилятора
Ef1030Аккумулятор 1 (F1-F7)
Ef1130Аккумулятор 2 (F17-F22)
Ef1220Передний противотуманный фонарь
Ef1325Вентилятор конденсатора кондиционера
Ef1415Рог;

Компрессор кондиционера.

Ef1530Охлаждающий вентилятор
Ef16Не используется
Ef17Не используется
Ef18Не используется
Ef1910Освещение (положение)
Ef207.5Освещение (выключатель)
Ef2115Маяк (ЛО)
Ef2225ABS;

Автоматический тормозной дифференциал (ABD).

Ef2315Маяк (HI)
Ef2410Индикатор разморозки
Ef2520Отдыхающий
Ef2620Реле защиты от перенапряжения
Ef2760АБС
50АБС/АБД
Ef2815Реле защиты от перенапряжения

ПРОЧИТАЙТЕ  MG ZS – блок предохранителей

Блок предохранителей в моторном отсеке

SsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителей
SsangYoung Korando — Схема блока предохранителей — отсек блока предохранителей
Нет.Ампер [A]упс
F110Внутренняя лампа;

Задний противотуманный фонарь;

Кластер.

F215Предупреждающий свет
F315Аудио
F47.5ЭСТЕТИКА, ТРЕБОВАНИЯ, Часы
F530Поставка окон
F67.5Ремень безопасности;

Диагностика (DLC).

F7Не используется
F815Начало
F915Передний дворник и омыватель ветрового стекла
F1010Задний стеклоочиститель
F117.5Кондиционер;

Разморозка.

F127.5Фаро, STICS
F13Не используется
F147.5Звук, зеркало ОСРВ
F1515Более легкий
F 16Не используется
F1720Распределительная коробка;

Блок управления приборной панелью.

F1815Стоп-сигнал
F1910Автоматический дифференциал (ABD)
F2010Подогревы сидений, автоматическая антенна
F2110Система запирания дверей
F2215Топливный насос
F237.5Распределительная коробка;

Блок управления приборным щитком;

Блок управления коробкой передач.

F2410Реле защиты от перенапряжения, EGR
F257.5Лампа ХЛЛД, Б/УП
F2610Индикатор направления
F277.5БЦИ;

Предварительный подогрев;

Блокировка коробки передач.

F2810Спидометр
F2915АБС.АБД
F307.5Внутреннее зеркало заднего вида;

Круиз-контроль;

Иммобилайзер;

Приборная доска.

F3110Воздушная подушка
F327.5Подогревы сидений

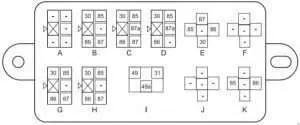

Релейная коробка

SsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителей
SsangYoung Korando — Схема блока предохранителей — Блок реле
Нет.Реле
AНе используется
BНейтральное реле
CРеле переднего дворника
DДифференциальное реле автоматического торможения
EРеле топливного насоса
FНе используется
GРеле стеклоподъемника
HРеле блокировки коробки передач
IРеле индикатора
JРеле Ретронеббия
KРезистор с диодом

Реле вентилятора (#6)

SsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителейSsangYong Korando (1996-2006) — Блок предохранителей
SsangYoung Korando — Схема блока предохранителей — реле вентилятора
