Skoda Yeti (2015) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

за 2015 г.

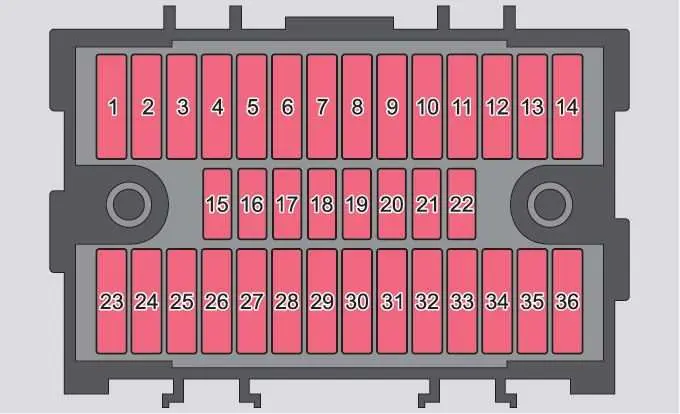

Блок предохранителей в приборной панели

Номер	описание
1	Подогрев вентиляции коробки передач (дизель); Блок управления АКПП DSG.
2	Буксировочный крюк – левый фонарь
3	Буксировочный крюк – правый фонарь
4	Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота; Камера.
5	Вентилятор отопления; Вентилятор радиатора; Кондиционер; Климатроник.
6	Задний стеклоочиститель
7	телефон
8	Буксирный крюк – контакт в гнезде
9	Блок управления напряжением автомобиля – освещение салона, задние противотуманные фонари
10	Датчик дождя; Выключатель; Диагностический разъем; Съемный свет.
11	Поворотный свет с левой стороны
12	Луче ди свольта дестра
13	Радио; DVD.
14	Центральный блок управления; Блок управления двигателем.
15	Interruttore della Luce
16	Haldex
17	контроллер КЕССИ; Замок рулевого управления.
18	Диагностический разъем; Контроллер двигателя; Датчик тормоза; Халдекс.
19	регулятор АБС; ЭСП; Реле контроля давления в шинах; Контроллер помощи при парковке; Переключатель режима OFF ROAD; Кнопка СТАРТ-СТОП.
20	Выключатель и блок управления подушек безопасности
21	ВИВ; Задний свет; Зеркало с затемнением; Датчик давления; Подготовка телефона; Датчик расхода воздуха; Контроллер регулировки угла наклона фар.
22	Контроллер электромеханического усилителя рулевого управления; Блок управления шиной данных.
23	Центральный замок и крышка капота
24	Заднее электростеклоподъемник
25	Обогрев заднего стекла, дополнительный обогрев и вентиляция
26	Розетка в багажнике
27	Панорамное окно – сдвижная и наклонная крыша, электрическая солнцезащитная шторка.
28	Бензонасос; Инжекторные клапаны.
29	Переднее электростеклоподъемник
30	Передний и задний прикуриватель
31	Система очистки фар
32	Подогрев передних сидений; Регулятор подогрева сидений.
33	Обогрев; Кондиционер; Климатроник; Пульт дистанционного управления для автономного отопления.
34	Тревога; Запасной гудок.
35	блок управления АКПП DSG
36	Блок управления обнаружением прицепа

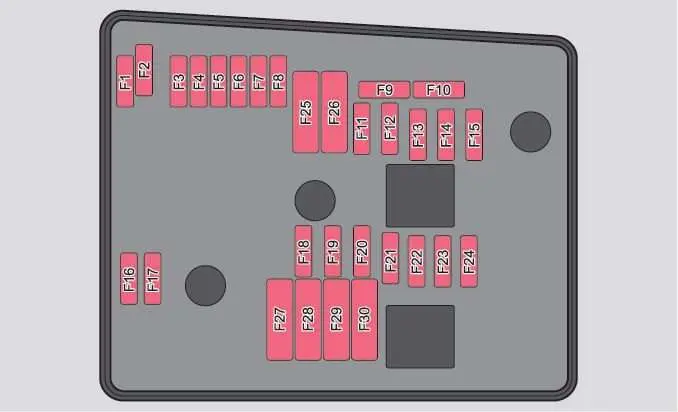

Блок предохранителей в моторном отсеке

Номер	описание
F1	Не назначен
F2	Блок управления автоматической коробкой передач
F3	Модуль данных аккумулятора
F4	блок управления АБС
F5	Блок управления автоматической коробкой передач
F6	Не назначен
F7	Силовая клемма 15; Антипасто.
F8	Радио; Инструментарий; Телефон.
F9	Не назначен
F10	Блок управления двигателем
F11	Дополнительный блок управления отоплением и вентиляцией
F12	Блок управления шиной данных
F13	Блок управления двигателем
F14	Переключение
F15	лямбда-зонд; Бензонасос; Расположение свечей накаливания.
F 16	Блок управления напряжением автомобиля; Правая фара; Правый задний фонарь.
F17	Корно
F18	Усилитель цифрового аудиопроцессора
F19	Дворники
F20	Клапан регулировки давления топлива; Насос высокого давления.
F21	Лямбда-зонд
F22	Ножной переключатель сцепления; Выключатель педали тормоза.
F23	Охлаждающий насос; Электромагнитный клапан контроля давления наддува; Перепускной клапан радиатора; Топливный насос высокого давления.
F24	Фильтр с активированным углем; Клапан рециркуляции выхлопных газов; Вентилятор радиатора.
F25	блок управления АБС
F26	Блок управления напряжением автомобиля; Левая фара; Левый задний фонарь.
F27	Система свечей накаливания
F28	Обогрев лобового стекла
F29	Питание внутреннего держателя предохранителей
F30	Терминал Ха)
а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются.
