Skoda Yeti (2014) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
за 2014 г.

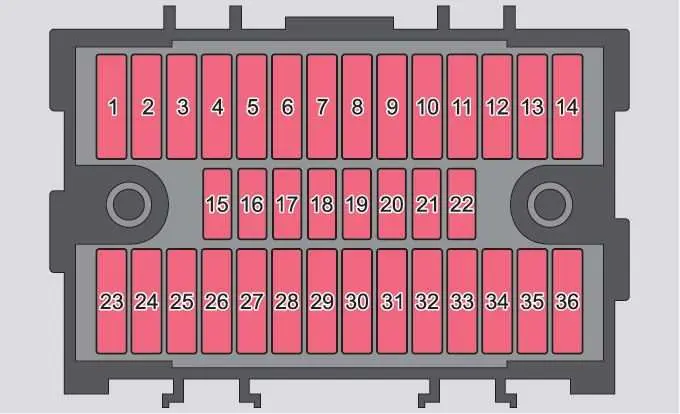

Блок предохранителей в приборной панели
| Номер | описание |
| 1 | Подогрев вентиляции коробки передач (дизель); Блок управления АКПП DSG. |
| 2 | Прицепное устройство |
| 3 | Прицепное устройство |
| 4 | Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота; Камера. |
| 5 | Вентилятор отопления; Вентилятор радиатора; Кондиционер; Климат |
| 6 | Задний стеклоочиститель |
| 7 | телефон |
| 8 | Прицепное устройство |
| 9 | Блок управления напряжением автомобиля – освещение салона, задние противотуманные фонари |
| 10 | Датчик дождя; Выключатель; Диагностический разъем; Съемный свет. |
| 11 | Поворотный свет с левой стороны |
| 12 | Луче ди свольта дестра |
| 13 | Радио; DVD. |
| 14 | Центральный блок управления; Блок управления двигателем. |
| 15 | Interruttore della Luce |
| 16 | Haldex |
| 17 | контроллер КЕССИ; Замок рулевого управления. |
| 18 | Диагностический разъем; Контроллер двигателя; Датчик тормоза; Халдекс. |
| 19 | регулятор АБС; ЭСП; Реле контроля давления в шинах; Контроллер помощи при парковке; Переключатель режима OFF ROAD; Кнопка СТАРТ-СТОП. |
| 20 | Выключатель и блок управления подушек безопасности |
| 21 | ВИВ; Задний свет; Зеркало с затемнением; Датчик давления; Подготовка телефона; Датчик расхода воздуха; Контроллер регулировки угла наклона фар. |
| 22 | Контроллер электромеханического усилителя рулевого управления; Блок управления шиной данных. |
| 23 | Центральный замок и крышка капота |
| 24 | Заднее электростеклоподъемник |
| 25 | Обогреватель заднего стекла; Дополнительное отопление и вентиляция. |
| 26 | Розетка в багажнике |
| 27 | Электрическая сдвижная и наклонная крыша; Электрический солнцезащитный козырек. |
| 28 | Бензонасос; Инжекторные клапаны. |
| 29 | Переднее электростеклоподъемник |
| 30 | Передний и задний прикуриватель |
| 31 | Система очистки фар |
| 32 | Подогрев передних сидений; Регулятор подогрева сидений. |
| 33 | Обогрев; Кондиционер; Климатроник; Пульт дистанционного управления для автономного отопления. |
| 34 | Тревога; Запасной гудок. |
| 35 | блок управления АКПП DSG |
| 36 | Прицепное устройство |

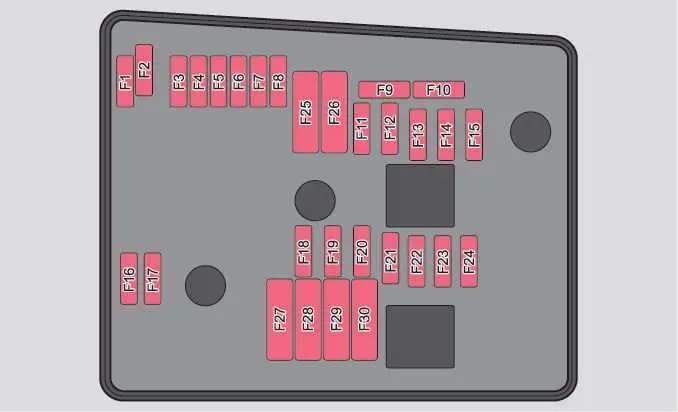

Блок предохранителей в моторном отсеке
| Номер | описание |
| F1 | Не назначен |
| F2 | Блок управления автоматической коробкой передач |
| F3 | Измерительная схема |
| F4 | блок управления АБС |
| F5 | Блок управления автоматической коробкой передач |
| F6 | Не назначен |
| F7 | Силовая клемма 15; Антипасто. |
| F8 | Радио |
| F9 | Не назначен |
| F10 | Блок управления двигателем |
| F11 | Дополнительный блок управления отоплением и вентиляцией |
| F12 | Блок управления шиной данных |
| F13 | Блок управления двигателем |
| F14 | Переключение |
| F15 | лямбда-зонд; Реле топливного насоса; Расположение свечей накаливания. |
| F 16 | Блок управления напряжением автомобиля; Правая фара; Правый задний фонарь. |
| F17 | Корно |
| F18 | Усилитель цифрового аудиопроцессора |
| F19 | Дворники |
| F20 | Клапан регулировки давления топлива; Насос высокого давления. |
| F21 | Лямбда-зонд |
| F22 | Ножной переключатель сцепления; Выключатель педали тормоза. |
| F23 | Охлаждающий насос; Электромагнитный клапан регулирования давления наддува; Перепускной клапан радиатора; Топливный насос высокого давления. |
| F24 | Фильтр с активированным углем; Клапан рециркуляции выхлопных газов; Вентилятор радиатора. |
| F25 | блок управления АБС |
| F26 | Блок управления напряжением автомобиля; Левая фара; Левый задний фонарь. |
| F27 | Система свечей накаливания |
| F28 | Обогрев лобового стекла |
| F29 | Внутренний источник питания |
| F30 | Терминал Ха) |
| а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются. | |
