Skoda Yeti (2012) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
за 2012 г.

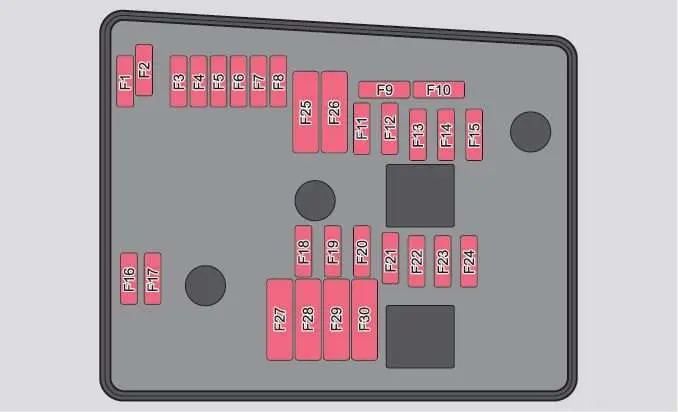

Блок предохранителей в моторном отсеке
| Номер | описание |
| F1 | Не назначен |
| F2 | Блок управления АКПП DQ 200 |
| F3 | Измерительная схема |
| F4 | блок управления АБС |
| F5 | Блок управления автоматической коробкой передач |
| F6 | Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота. |
| F7 | Силовая клемма 15; Антипасто. |
| F8 | Радио |
| F9 | телефон |
| F10 | Блок управления двигателем; Главное реле. |
| F11 | Блок управления дополнительным отоплением |
| F12 | Блок управления шиной данных CAN |
| F13 | Блок управления двигателем |
| F14 | Переключение |
| F15 | Лямбда-зонд, c датчик NOx; Реле топливного насоса. |
| Реле системы свечей накаливания | |
| F 16 | Центральный блок управления; Правая основная фара; Правая задняя группа фонарей. |
| F17 | Корно |
| F18 | Усилитель цифрового аудиопроцессора |
| F19 | Дворники |
| F20 | Клапан регулировки давления топлива |
| F21 | Лямбда-зонд |
| F22 | Ножной переключатель сцепления; Выключатель педали тормоза. |
| F23 | Охлаждающий насос |
| Электромагнитный клапан контроля давления наддува; Перепускной клапан радиатора. | |
| Топливный насос высокого давления | |
| F24 | Фильтр с активированным углем; Клапан рециркуляции выхлопных газов. |
| F25 | блок управления АБС |
| F26 | Центральный блок управления; Левая основная фара; Левый задний фонарь. |
| F27 | Система свечей накаливания |
| F28 | Обогрев лобового стекла |
| F29 | Внутренний источник питания |
| F30 | Терминал Ха) |
| а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются. | |

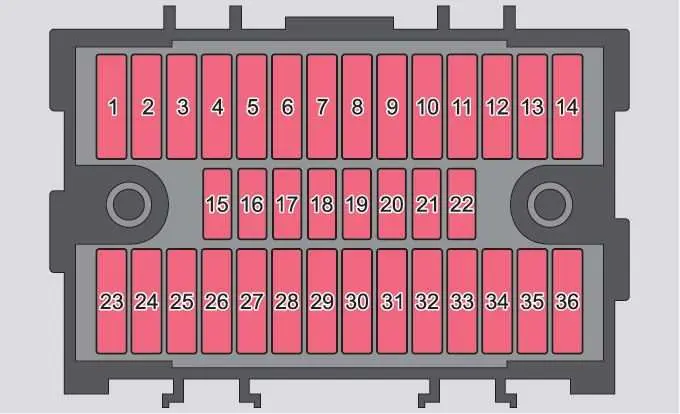

Блок предохранителей в приборной панели
| Номер | описание |
| 1 | Подогрев вентиляции коробки передач (дизельный двигатель) |
| Блок управления АКПП DQ200 | |
| 2 | Буксирное устройство |
| 3 | Буксирное устройство |
| 4 | Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота. |
| 5 | Вентилятор отопления; Вентилятор радиатора; Кондиционер; Климатроник. |
| 6 | Задний стеклоочиститель |
| 7 | телефон |
| 8 | Буксирное устройство |
| 9 | Блок управления освещением салона, задними противотуманками |
| 10 | Датчик дождя; Выключатель; Диагностический разъем. |
| 11 | Поворотный свет с левой стороны |
| 12 | Луче ди свольта дестра |
| 13 | Радио; Изменение для просмотра на мобильных устройствах. |
| 14 | Буксирное устройство |
| 15 | Interruttore della Luce |
| 16 | Форсунки омывателя с подогревом |
| 17 | Блок управления регулировкой светового луча и поворотом проектора |
| 18 | Диагностический разъем; Контроллер двигателя; Датчик тормоза. |
| 19 | регулятор АБС; ЭСП; Реле контроля давления в шинах; Контроллер помощи при парковке; Переключатель внедорожного режима; Кнопка старт/стоп. |
| 20 | Выключатель и блок управления подушек безопасности |
| 21 | ВИВ; Парковочные огни; Зеркала с затемнением; Датчик давления; предустановка телефона; Измеритель массы воздуха. |
| 22 | Инструментарий; Электромеханический блок управления усилителем рулевого управления; Халдекс. |
| 23 | Центральный замок и крышка капота |
| 24 | Заднее электростеклоподъемник |
| 25 | Обогрев заднего стекла |
| Обогреватель заднего стекла; Автономное отопление (дополнительное отопление и вентиляция). | |
| 26 | Розетка в багажнике |
| 27 | Электрическая сдвижная и наклонная крыша; Электрический солнцезащитный козырек. |
| 28 | Реле топливного насоса; Блок управления топливным насосом; Инжекторные клапаны. |
| 29 | Переднее электростеклоподъемник |
| 30 | Передний и задний прикуриватель |
| 31 | Система очистки фар |
| 32 | Подогрев передних сидений; Регулятор подогрева сидений. |
| 33 | Обогрев; Кондиционер; Климатроник. |
| 34 | Тревога; Запасной гудок. |
| 35 | Блок управления АКПП DQ200 |
| 36 | ДВД плеер |
