Skoda Yeti (2011) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

за 2011 г.

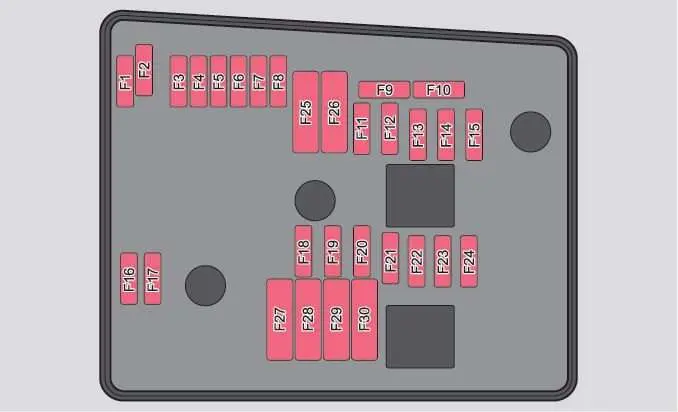

Блок предохранителей в моторном отсеке

Номер	описание	Ампер [A]
F1	Не назначен	–
F2	Блок управления АКПП DQ 200	тридцать
F3	Измерительная схема	5
F4	блок управления АБС	вентиляции
F5	Блок управления автоматической коробкой передач	15
F6	Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота.	5
F7	Силовая клемма 15; Антипасто.	40
F8	Радио	15
F9	телефон	5
F10	Блок управления двигателем; Главное реле.	5/10
F11	Блок управления дополнительным отоплением	вентиляции
F12	Блок управления шиной данных CAN	5
F13	Блок управления двигателем	15/30
F14	Переключение	вентиляции
F15	лямбда-зонд; датчик NOx; Реле топливного насоса.	15
	Реле системы свечей накаливания	5
F 16	Центральный блок управления; Правая основная фара; Правая задняя группа фонарей.	тридцать
F17	Корно	15
F18	Усилитель цифрового аудиопроцессора	тридцать
F19	Дворники	тридцать
F20	Клапан регулировки давления топлива	10
F21	Лямбда-зонд	15/10/20
F22	Ножной переключатель сцепления; Выключатель педали тормоза.	5
F23	Охлаждающий насос	5
	Электромагнитный клапан контроля давления наддува; Перепускной клапан радиатора.	10
	Топливный насос высокого давления	15
F24	Фильтр с активированным углем; Клапан рециркуляции выхлопных газов.	10
F25	блок управления АБС	40
F26	Центральный блок управления; Левая основная фара; Левый задний фонарь.	тридцать
F27	Система свечей накаливания	50
F28	Обогрев лобового стекла	50
F29	Внутренний источник питания	50
F30	Терминал Ха)	40
а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются.

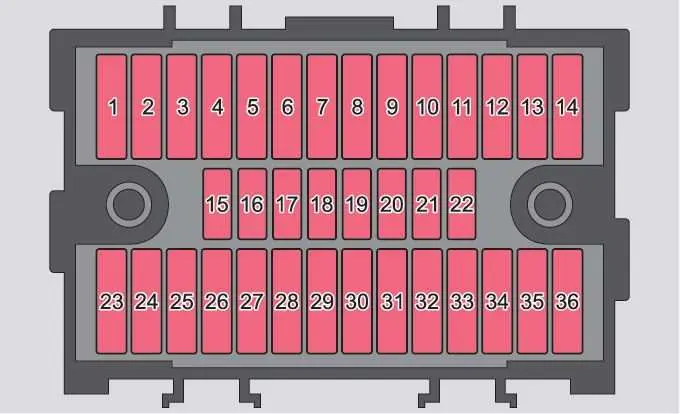

Блок предохранителей в приборной панели

Номер	описание	Ампер [A]
1	Подогрев вентиляции коробки передач (дизельный двигатель)	10
	Блок управления АКПП DQ200	10
2	Буксирное устройство	вентиляции
3	Буксирное устройство	15
4	Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота.	5
5	Вентилятор отопления; Вентилятор радиатора; Кондиционер; Климатроник.	40
6	Задний стеклоочиститель	15
7	телефон	–
8	Буксирное устройство	15
9	Блок управления освещением салона, задними противотуманками	10
10	Датчик дождя; Выключатель; Диагностический разъем.	10
11	Поворотный свет с левой стороны	10
12	Луче ди свольта дестра	10
13	Радио; Изменение для просмотра на мобильных устройствах.	15
14	Буксирное устройство	5
15	Interruttore della Luce	5
16	Моющие форсунки с подогревом	5
17	Блок управления регулировкой светового луча и поворотом проектора	5
18	Диагностический разъем; Контроллер двигателя; Датчик тормоза.	10
19	регулятор АБС; ЭСП; Реле контроля давления в шинах; Контроллер помощи при парковке; Переключатель внедорожного режима; Кнопка старт/стоп.	5
20	Выключатель и блок управления подушек безопасности	5
21	ВИВ; Парковочные огни; Зеркала с затемнением; Датчик давления; предустановка телефона; Измеритель массы воздуха.	5
22	Инструментарий; Электромеханический блок управления усилителем рулевого управления; Халдекс.	5
23	Центральный замок и крышка капота	15
24	Заднее электростеклоподъемник	тридцать
25	Обогрев заднего стекла	25
	Обогреватель заднего стекла; Автономное отопление (дополнительное отопление и вентиляция).	тридцать
26	Розетка в багажнике	вентиляции
27	Электрическая сдвижная и наклонная крыша; Электрический солнцезащитный козырек.	тридцать
28	Реле топливного насоса; Блок управления топливным насосом; Инжекторные клапаны.	15
29	Переднее электростеклоподъемник	тридцать
30	Передний и задний прикуриватель	вентиляции
31	Система очистки фар	вентиляции
32	подогрев передних сидений; Регулятор подогрева сидений.	вентиляции
33	Обогрев; Кондиционер; Климатроник.	7.5
34	Тревога; Запасной гудок.	5
35	Блок управления АКПП DQ200	10
36	Не назначен	–
