Skoda Yeti (2009) — блок предохранителей и реле

18.01.2024 /

Это касается автомобилей, выпущенных в разные годы:

за 2009 г.

Блок предохранителей в моторном отсеке (версия 1)

Skoda Yeti (2009) — блок предохранителей и реле
НомерописаниеАмпер [A]
F1Центральный блок управления;

Правая основная фара;

Правая задняя группа фонарей.

тридцать
F2Клапаны для АБСвентиляции
F3Не назначен–
F4Измерительная схема5
F5Корно15
F6Не назначен–
F7Клапан дозирования топлива15
F8Не назначен
F9Фильтр с активированным углем;

Клапан рециркуляции выхлопных газов.

10
F10Насос диагностики утечек10
F11Лямбда-зонд перед каталитическим нейтрализатором;

Блок управления двигателем.

10
F12Лямбда-зонд после катализатора10
F13Блок управления автоматической коробкой передач15
F14Не назначен–
F15Охлаждающий насос10
F 16Не назначен
F17Инструментарий;

Рычаг стеклоочистителя;

Рычаг указателя поворота.

5
F18Аудиоусилитель (аудиосистема)тридцать
F19Радиотридцать
F20телефон5
F21Не назначен–
F22Не назначен–
F23Блок управления двигателем10
F24Блок управления шиной данных CAN5
F25Не назначен–
F26Не назначен–
F27Не назначен–
F28Блок управления двигателем15
F29Низкий уровень насоса охлаждающей жидкости5
F30Блок управления дополнительным отоплениемвентиляции
F31Дворникитридцать
F32Не назначен–
F33Не назначен–
F34Не назначен–
F35Не назначен–
F36Не назначен–
F37Не назначен–
F38Вентилятор радиатора;

Клапаны.

10
F39Ножной переключатель сцепления;

Выключатель педали тормоза.

5
F40Катушки зажиганиявентиляции
F41Не назначен–
F42Запустите топливный насос5
F43Не назначен–
F44Не назначен–
F45Не назначен–
F46Не назначен–
F47Центральный блок управления;

Левая основная фара;

Левый задний фонарь.

тридцать
F48насос АБС40
F49Питание клеммы 15 (зажигание включено)40
F50Не назначен–
F51Не назначен–
F52Силовое реле – клемма X а)40
F53Дополнительные аксессуары50
F54Не назначен–
а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются.

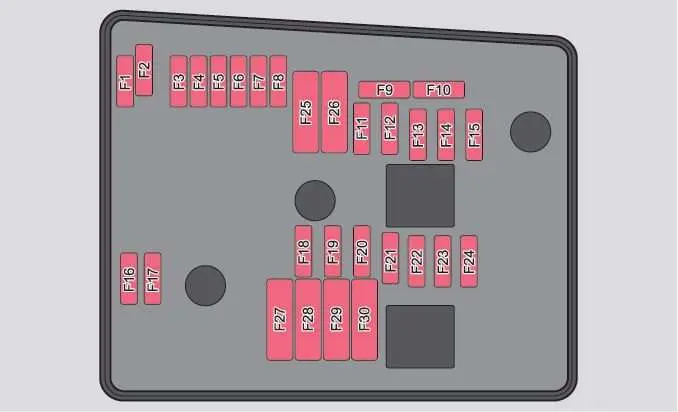

Блок предохранителей в моторном отсеке (версия 2)

Skoda Yeti (2009) — блок предохранителей и реле
НомерописаниеАмпер [A]
F1Не назначен–
F2Блок управления АКПП DQ 200тридцать
F3Измерительная схема5
F4Клапаны для АБС30/20
F5Блок управления автоматической коробкой передач15
F6Инструментарий;

Рычаг стеклоочистителя;

Рычаг указателя поворота.

5
F7Силовая клемма 15;

Антипасто.

40
F8Радио15
F9телефон5
F10Блок управления двигателем;

Главное реле.

5/10
F11Блок управления дополнительным отоплениемвентиляции
F12Блок управления шиной данных CAN5
F13Блок управления двигателем15/30
F14Переключениевентиляции
F15лямбда-зонд;

датчик NOx;

Реле топливного насоса.

15
Реле системы свечей накаливания5
F 16Центральный блок управления;

Правая основная фара;

Правая задняя группа фонарей.

тридцать
F17Корно15
F18Усилитель цифрового аудиопроцессоратридцать
F19Дворникитридцать
F20Водяной насос10
F21Лямбда-зонд15/10
F22Ножной переключатель сцепления;

Выключатель педали тормоза.

5
F23Насос вторичного воздуха5
Расходомер воздуха10
Топливный насос высокого давления15
F24Фильтр с активированным углем;

Клапан рециркуляции выхлопных газов.

10
F25насос АБС30/40
F26Центральный блок управления;

Левая основная фара;

Левый задний фонарь.

тридцать
F27Насос вторичного воздуха40
Система свечей накаливания50
F28Не назначен–
F29Силовая клемма 3050
F30Терминал Ха)40
а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются.

Блок предохранителей в приборной панели

Skoda Yeti (2009) — блок предохранителей и реле
НомерописаниеАмпер [A]
1Подогрев вентиляции коробки передач (дизельный двигатель)10
Блок управления АКПП DQ20010
2Буксирное устройствовентиляции
3Буксирное устройство15
4Не назначен–
5Вентилятор отопления;

Вентилятор радиатора;

Кондиционер;

Климатроник.

40
6Задний стеклоочиститель15
7Не назначен–
8Буксирное устройство15
9Центральный блок управления – освещение салона10
10Датчик дождя;

Выключатель;

Диагностический разъем.

10
11Поворотный свет с левой стороны10
12Луче ди свольта дестра10
13Радио;

Изменение для просмотра на мобильных устройствах.

15
14Буксирное устройство5
15Interruttore della Luce5
16Моющие форсунки с подогревом;

Регулятор подогрева сидений.

5
17Блок управления регулировкой светового луча и поворотом проектора5
18Диагностический разъем;

Контроллер двигателя;

Датчик тормоза.

10
19регулятор АБС;

ЭСП;

Реле контроля давления в шинах;

Контроллер помощи при парковке;

Переключатель внедорожного режима.

5
вентиляцииВыключатель и блок управления подушек безопасности5
21ВИВ;

Парковочные огни;

Зеркала с затемнением;

Датчик давления;

предустановка телефона;

Измеритель массы воздуха.

5
22Инструментарий;

Электромеханический блок управления усилителем рулевого управления;

Халдекс.

5
23Центральный замок и крышка капота15
24Заднее электростеклоподъемниктридцать
25Обогрев заднего стекла25
Обогреватель заднего стекла;

Автономное отопление (дополнительное отопление и вентиляция).

тридцать
26Розетка в багажникевентиляции
27Электрическая сдвижная и наклонная крыша;

Электрический солнцезащитный козырек.

тридцать
28Реле топливного насоса;

Блок управления топливным насосом;

Инжекторные клапаны.

15
29Переднее электростеклоподъемниктридцать
тридцатьПередний и задний прикуривательвентиляции
31Система очистки фарвентиляции
32Обогрев передних сиденийвентиляции
33Обогрев;

Кондиционер;

Климатроник.

7.5
34Тревога;

Запасной гудок.

5
35Блок управления АКПП DQ20010
36Не назначен–
