Skoda Superb (2013) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
за 2013 г.

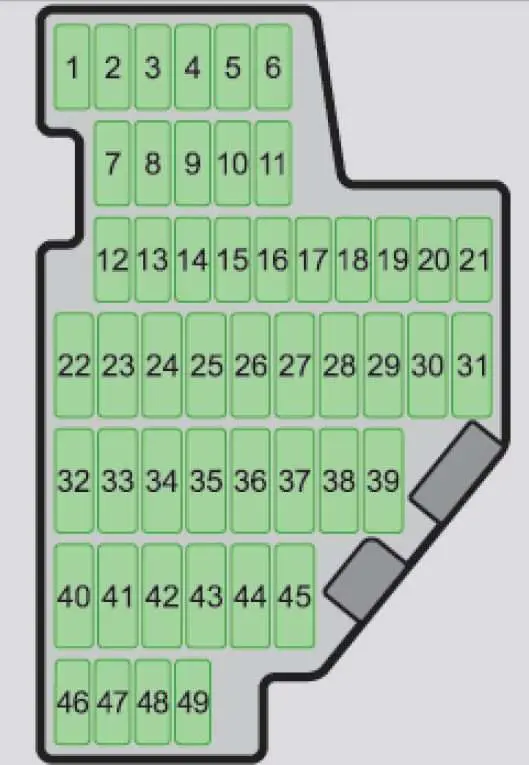

Блок предохранителей в приборной панели
| Номер | описание |
| 1 | Диагностический разъем; Контроллер двигателя; Реле топливного насоса; Контроллер топливного насоса. |
| 2 | блок управления АБС; ЭСП; Выключатель системы контроля давления в шинах; Датчик тормоза. |
| 3 | Выключатель и блок управления подушек безопасности |
| 4 | ВИВ; Парковочные огни; Зеркало заднего вида с затемнением; Датчик давления; Подготовка телефона. |
| 5 | Регулятор света фар и регулятор поворота фар; Контроллер системы помощи при парковке; |
| 6 | Инструментарий; Электромеханический блок управления усилителем рулевого управления; Халдекс; Блокировка рычага переключения передач; Питание шины данных. |
| 7 | Обогрев клапана; Измеритель массы воздуха. |
| 8 | Блок управления обнаружением прицепа |
| 9 | Реле стояночного отопления и вентиляции |
| 10 | Адаптивная левая основная фара |
| 11 | Адаптивная правая фара |
| 12 | Не назначен |
| 13 | Диагностический разъем; Выключатель; Датчик дождя; Часы. |
| 14 | Центральный замок и крышка капота |
| 15 | Центральный блок управления – освещение салона |
| 16 | Кондиционер |
| 17 | Не назначен |
| 18 | телефон |
| 19 | Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота. |
| 20 | КЕССИ |
| 21 | кесси эльф |
| 22 | Вентиляторы Climatronic |
| 23 | электрическое лобовое стекло; Центральный замок входной двери. |
| 24 | Блокировка рычага переключения передач, AG |
| 25 | Обогреватель заднего стекла; Реле стояночного отопления и вентиляции. |
| 26 | Розетка в багажнике |
| 27 | Реле топливного насоса; Блок управления топливным насосом; Инжекторные клапаны. |
| 28 | Электрическая крышка багажника |
| 29 | АГ; Халдекс. |
| 30 | Вентилируемые передние сиденья |
| 31 | Первоначальная установка DVD |
| 32 | электрическое лобовое стекло; Централизованный замок задних дверей. |
| 33 | Электрическая сдвижная/подъёмная крыша |
| 34 | Тревога; Запасной гудок. |
| 35 | Передний и задний прикуриватель |
| 36 | Система очистки фар |
| 37 | Подогрев передних сидений |
| 38 | Подогрев задних сидений |
| 39 | Задний стеклоочиститель |
| 40 | Вентилируемый кондиционер; Реле стояночного отопления и вентиляции. |
| 41 | Не назначен |
| 42 | Interruttore della Luce |
| 43 | Блок управления обнаружением прицепа |
| 44 | Блок управления обнаружением прицепа |
| 45 | Блок управления обнаружением прицепа |
| 46 | Выключатель обогрева сиденья |
| 47 | Подготовка телефона |
| 48 | Подготовка к послепродажному обслуживанию радиоприемников |
| 49 | Не назначен |

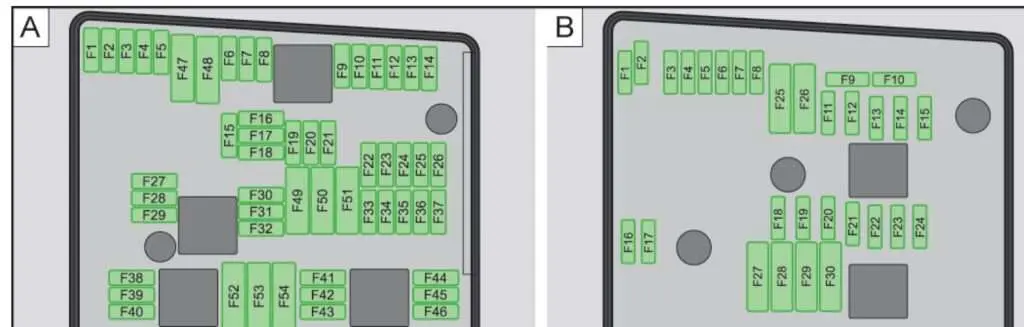

Блок предохранителей в моторном отсеке
Обзор А
| Номер | описание |
| F1 | Правая передняя фара; Правый задний фонарь. |
| F2 | Клапаны для АБС |
| F3 | Не назначен |
| F4 | Не назначен |
| F5 | Корно |
| F6 | Не назначен |
| F7 | Не назначен |
| F8 | Не назначен |
| F9 | Не назначен |
| F10 | Не назначен |
| F11 | Не назначен |
| F12 | Не назначен |
| F13 | Блок управления автоматической коробкой передач |
| F14 | Не назначен |
| F15 | Охлаждающий насос |
| F 16 | Не назначен |
| F17 | Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота. |
| F18 | Аудиоусилитель (аудиосистема) |
| F19 | Радио |
| F20 | Не назначен |
| F21 | Не назначен |
| F22 | Не назначен |
| F23 | Блок управления двигателем |
| F24 | Блок управления шиной данных |
| F25 | Не назначен |
| F26 | Не назначен |
| F27 | Клапан дозирования топлива |
| F28 | Блок управления двигателем |
| F29 | Главное реле |
| F30 | Дополнительный блок управления отоплением и вентиляцией |
| F31 | Дворники |
| F32 | Не назначен |
| F33 | Не назначен |
| F34 | Не назначен |
| F35 | Не назначен |
| F36 | Не назначен |
| F37 | Не назначен |
| F38 | Вентилятор радиатора; Клапаны. |
| F39 | Датчик сцепления и тормоза |
| F40 | Лямбда-зонд |
| F41 | клапан АКФ |
| F42 | Лямбда-зонд |
| F43 | Переключение |
| F44 | Не назначен |
| F45 | Не назначен |
| F46 | Не назначен |
| F47 | Левая передняя основная фара; Левый задний фонарь. |
| F48 | насос АБС |
| F49 | Питание клеммы 15 (зажигание включено) |
| F50 | Не назначен |
| F51 | Не назначен |
| F52 | Силовое реле – клемма а) |
| F53 | Аксессуар |
| F54 | Не назначен |
| а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются. | |
Версия B
| Номер | описание |
| F1 | Не назначен |
| F2 | блок управления АКПП DSG |
| F3 | Измерительная схема |
| F4 | Клапаны для АБС |
| F5 | блок управления АКПП DSG |
| F6 | Не назначен |
| F7 | Питание клеммы 15 (зажигание включено) |
| F8 | Радио |
| F9 | Не назначен |
| F10 | Блок управления двигателем, главное реле |
| F11 | Дополнительный блок управления отоплением и вентиляцией |
| F12 | Блок управления шиной данных |
| F13 | Блок управления двигателем |
| F14 | Переключение |
| F15 | Лямбда-зонд (бензиновый двигатель); Реле системы свечей накаливания; Топливный насос (дизельный двигатель). |
| F 16 | Правая передняя фара; Правый задний фонарь. |
| F17 | Корно |
| F18 | Аудиоусилитель (аудиосистема) |
| F19 | Дворники |
| F20 | Клапан дозирования топлива |
| Охлаждающий насос | |
| F21 | Лямбда-зонд |
| F22 | Ножной переключатель сцепления |
| F23 | Реле, клапаны; Насос высокого давления. |
| F24 | Вентилятор радиатора |
| F25 | насос АБС |
| F26 | Левая основная фара |
| F27 | Блок управления системой свечей накаливания |
| F28 | Обогрев лобового стекла |
| F29 | Аксессуар |
| F30 | Силовое реле – клемма X а) |
| а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются. | |
