Skoda Octavia (2015) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

за 2015 г.

Цвет предохранителяАмпер [A]
светло-коричневый5
темно-коричневый7.5
красный10
синий15
синий желтыйвентиляции
Бьянка25
зеленый/розовыйтридцать
оранжевый/зеленый40
красный50

Схема блока предохранителей на приборной панели

Skoda Octavia (2015) – блок предохранителей и реле

Номерописание
1Не назначен
2Не назначен
3Не назначен
4Не назначен
5Блок управления шиной данных
6Датчик тревоги
7Регулятор кондиционера;

Обогрев;

Приемник дистанционного управления стояночным отопителем;

Рычаг управления автоматической коробкой передач;

Реле обогрева заднего стекла;

Обогрев лобового стекла.

8Выключатель;

Датчик дождя;

Диагностический разъем.

9Клатч Халдекс
10Сенсорный экран
11Подогрев задних сидений
12Радио
13Натяжитель ремня безопасности со стороны водителя
14Вентилятор для кондиционирования и отопления
15Электрическая блокировка рулевого управления
16Усилитель телефонного сигнала;

Подготовка телефона.

17Приборы
18Не назначен
19Централина КЕССИ
20Рычаг управления под рулем
21Не назначен
22Буксирный крюк – контакт в гнезде
23Свет — правильно
24Панорамная крыша
25Блок управления центральным замком передней правой двери;

Электростеклоподъемники – левые.

26Подогрев передних сидений
27Музыкальный усилитель
28Буксировочный крюк – левый фонарь
29Реле метана
30Не назначен
31Фара – левая
32Помощь при парковке (Помощник при парковке)
33Выключатель подушки безопасности аварийного освещения
34ТКС;

кнопка ESC;

Дисплей для проверки шин;

Датчик давления кондиционера;

Выключатель света заднего хода;

Внутреннее зеркало с автоматическим затемнением;

кнопка СТАРТ-СТОП;

Предварительная установка телефона;

Управление обогревом задних сидений;

Датчик кондиционера;

розетка 230 В;

Генератор спортивных звуков.

35Отражатель;

Регулировка света фар;

Диагностический разъем;

Камера;

Радар.

36Правая фара
37Левая фара
38Буксировочный крюк – правый фонарь
39Контроллер центрального замка передней двери — справа, электростеклоподъемники — спереди и сзади справа
40Розетка 12 В
41Не назначен
42Контроллер центрального замка задней двери – левый, правый, омыватели фар, дворники
43Индикатор газоразрядных ламп;

Внутреннее освещение.

44Буксирный крюк – контакт в гнезде
45Блок управления регулировкой сиденья
46розетка 230В
47Задний стеклоочиститель
48Не назначен
49Обмотка на реле стартера;

Ножной переключатель сцепления.

50Открытие крышки багажника
51Натяжитель ремня безопасности – сторона переднего пассажира
52Не назначен
53Реле обогрева заднего стекла

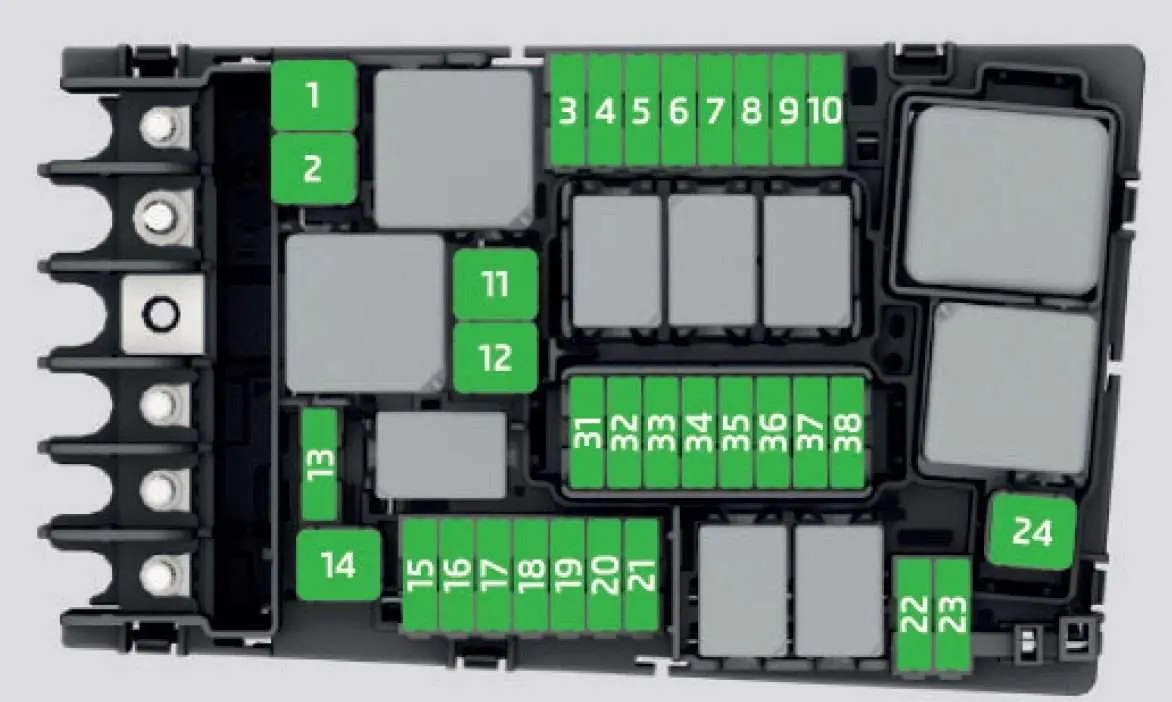

Схема блока предохранителей в моторном отсеке

Skoda Octavia (2015) – блок предохранителей и реле

Номерописание
1Блок управления ESC, ABS
2Блок управления ESC, ABS
3Блок управления двигателем
4Вентилятор радиатора;

Датчик температуры масла;

Датчик объема воздуха;

Клапан регулировки давления топлива;

Реле электрического дополнительного отопителя.

5Катушка реле системы зажигания;

Обмотка реле CNG.

6Датчик тормоза
7Охлаждающий насос;

Заслонка радиатора.

8Лямбда-зонд
9Включить;

Блок управления системой предварительного подогрева.

10Контроллер топливного насоса;

Включить.

11Электрическая вспомогательная система отопления
12Электрическая вспомогательная система отопления
13Блок управления автоматической коробкой передач
14Не назначен
15Корно
16Включить;

Бензонасос.

17блок управления АБС;

ЭСК;

Блок управления двигателем.

18Блок управления шиной данных
19Дворники
20сигнал тревоги
21Обогрев ветрового стекла — левый
22Блок управления двигателем
23закуска
24Электрическая вспомогательная система отопления
31Не назначен
32Не назначен
33Не назначен
34Обогрев лобового стекла – справа
35Не назначен
36Не назначен
37Блок управления дополнительным отоплением
38Не назначен
