Skoda Octavia (2014) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
за 2014 г.

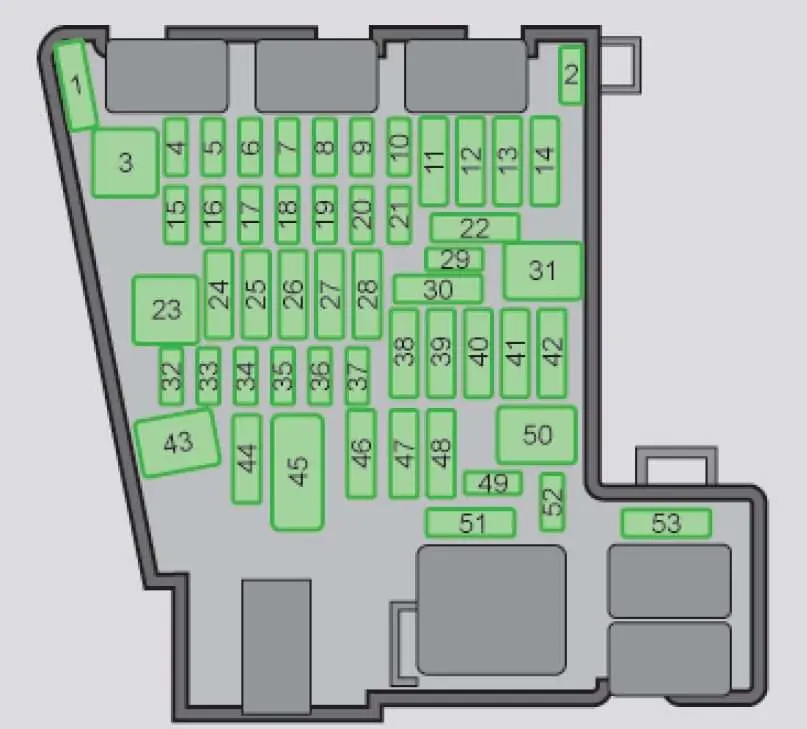

Блок предохранителей в приборной панели
| Номер | описание |
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | Не назначен |
| 4 | Не назначен |
| 5 | Блок управления шиной данных |
| 6 | Датчик тревоги |
| 7 | Регулятор кондиционера; Обогрев; Приемник дистанционного управления стояночным отопителем; Рычаг управления автоматической коробкой передач; Реле обогрева заднего стекла; Обогрев лобового стекла. |
| 8 | Выключатель; Датчик дождя; Диагностический разъем. |
| 9 | Клатч Халдекс |
| 10 | Сенсорный экран |
| 11 | Подогрев задних сидений |
| 12 | Радио |
| 13 | Натяжитель ремня — сторона водителя |
| 14 | Вентилятор для кондиционирования, отопления |
| 15 | Электрическая блокировка рулевого управления |
| 16 | Усилитель телефонного сигнала; Подготовка телефона. |
| 17 | Приборы |
| 18 | Не назначен |
| 19 | Централина КЕССИ |
| 20 | Летающий модуль |
| 21 | Не назначен |
| 22 | Открытие задней двери |
| 23 | Свет — правильно |
| 24 | Панорамная крыша |
| 25 | Блок управления центральным замком передней правой двери; Стеклоподъемник – левый. |
| 26 | Подогрев передних сидений |
| 27 | Музыкальный усилитель |
| 28 | Прицепное устройство |
| 29 | Не назначен |
| 30 | Не назначен |
| 31 | Фара – левая |
| 32 | Помощь при парковке (Помощник при парковке) |
| 33 | Выключатель подушки безопасности аварийного освещения |
| 34 | кнопка ТКС; ЭСК; Дисплей для проверки шин; Датчик давления кондиционера; Выключатель света заднего хода; Затемнение зеркала заднего вида; кнопка СТАРТ-СТОП; Предварительная установка телефона; Управление обогревом задних сидений; Датчик кондиционера; нажмите 230 В; Звуковой актуатор. |
| 35 | Отражатель; Регулировка света фар; Диагностический разъем; Камера; Радар. |
| 36 | Правая фара |
| 37 | Левая фара |
| 38 | Прицепное устройство |
| 39 | Блок управления центральным замком правой передней двери, электростеклоподъемниками – передним правым и задним правым |
| 40 | Розетка 12 В |
| 41 | Реле метана |
| 42 | Блок управления центральным замком задней двери — левый, правый, омыватель фар, дворники |
| 43 | Индикатор газоразрядных ламп; Внутреннее освещение. |
| 44 | Прицепное устройство |
| 45 | Блок управления регулировкой сиденья |
| 46 | розетка 230В |
| 47 | Задний стеклоочиститель |
| 48 | Не назначен |
| 49 | Обмотка на реле стартера; Ножной переключатель сцепления. |
| 50 | Не назначен |
| 51 | Натяжитель ремня безопасности – сторона переднего пассажира |
| 52 | Не назначен |
| 53 | Реле обогрева заднего стекла |

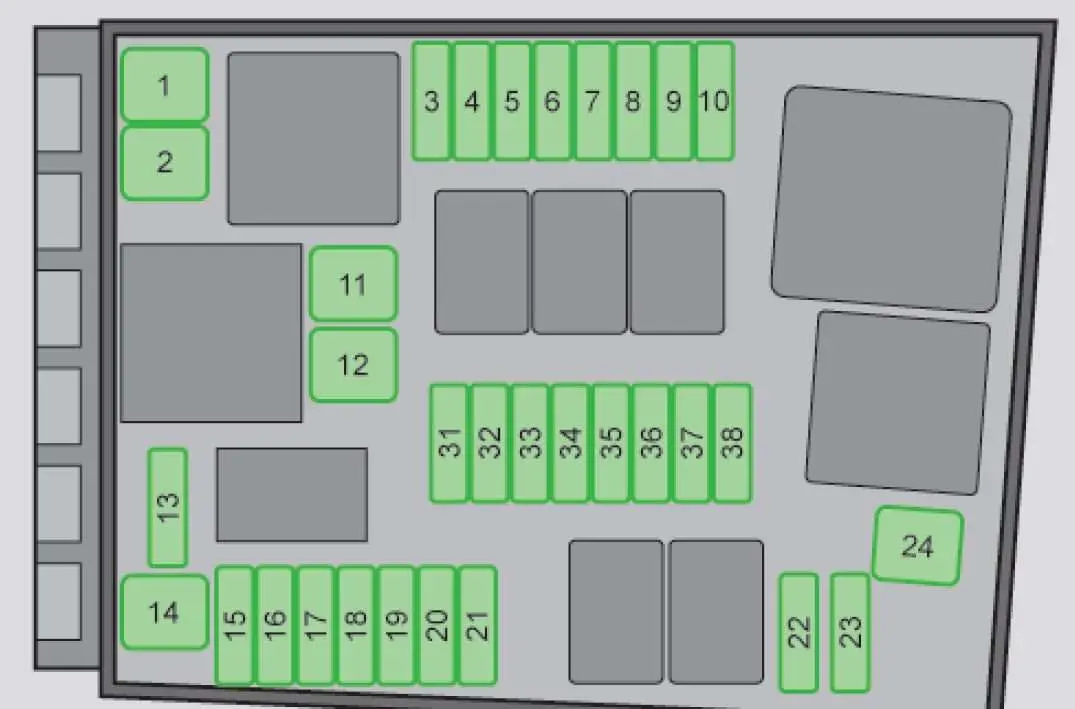

Блок предохранителей в моторном отсеке
| Номер | описание |
| 1 | Блок управления ESC, ABS |
| 2 | Блок управления ESC, ABS |
| 3 | Блок управления двигателем |
| 4 | Контроллер двигателя; Реле электрического дополнительного отопителя. |
| 5 | Компоненты двигателя |
| 6 | Датчик тормоза; Компоненты двигателя. |
| 7 | Охлаждающий насос; Компоненты двигателя. |
| 8 | Лямбда-зонд |
| 9 | Включить; Блок управления системой свечей накаливания; Компоненты двигателя. |
| 10 | Контроллер топливного насоса; Включить. |
| 11 | Электрическая вспомогательная система отопления |
| 12 | Электрическая вспомогательная система отопления |
| 13 | Блок управления автоматической коробкой передач |
| 14 | Не назначен |
| 15 | Корно |
| 16 | Включить; Бензонасос. |
| 17 | блок управления АБС; ЭСК; Блок управления двигателем. |
| 18 | Блок управления шиной данных |
| 19 | Дворники |
| 20 | сигнал тревоги |
| 21 | Обогрев ветрового стекла — левый |
| 22 | Блок управления двигателем |
| 23 | закуска |
| 24 | Электрическая вспомогательная система отопления |
| 31 | Не назначен |
| 32 | Не назначен |
| 33 | Не назначен |
| 34 | Обогрев лобового стекла – справа |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Блок управления дополнительным отоплением |
| 39 | Не назначен |
