Skoda Octavia (2011) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

за 2011 г.

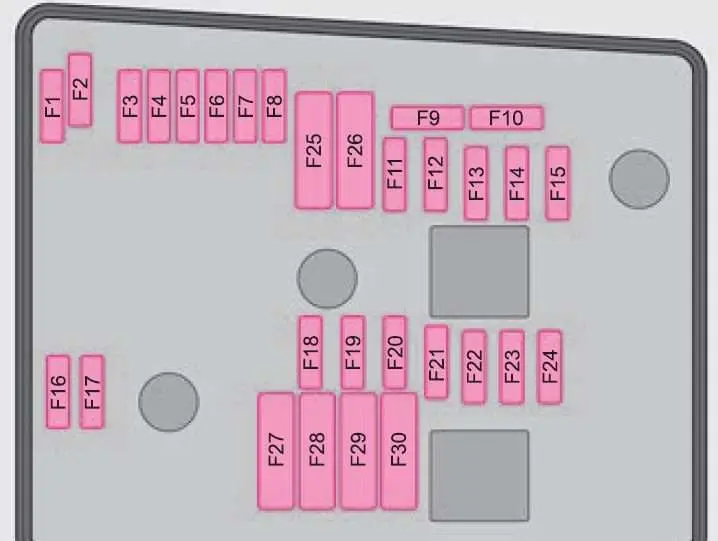

Блок предохранителей в моторном отсеке

Номер	описание	Ампер [A]
F1	Не назначен	–
F2	Блок управления АКПП DQ 200	тридцать
F3	Измерительная схема	5
F4	Клапаны для АБС	30/20
F5	Блок управления автоматической коробкой передач	15
F6	Инструментарий; Рычаг стеклоочистителя; Рычаг указателя поворота.	5
F7	Силовая клемма 15; Антипасто.	40
F8	Радио	15
F9	телефон	5
F10	Блок управления двигателем; Главное реле.	5/10
F11	Блок управления дополнительным отоплением	вентиляции
F12	Блок управления шиной данных CAN	5
F13	Блок управления двигателем	15/30
F14	Переключение	вентиляции
F15	Лямбда-зонд	15
	Реле системы свечей накаливания	5
F 16	Центральный блок управления; Правая основная фара; Правая задняя группа фонарей.	тридцать
F17	Корно	15
F18	Усилитель цифрового аудиопроцессора	тридцать
F19	Дворники	тридцать
F20	Водяной насос	10
	Клапан дозирования топлива	вентиляции
F21	Лямбда-зонд	15/10
	Вакуумный насос	вентиляции
F22	Ножной переключатель сцепления; Выключатель педали тормоза.	5
F23	Насос вторичного воздуха	5
	Расходомер воздуха	10
	Топливный насос высокого давления	15
F24	Фильтр с активированным углем; Клапан рециркуляции выхлопных газов.	10
F25	насос АБС	30/40
F26	Центральный блок управления; Левая основная фара; Левый задний фонарь.	тридцать
F27	Насос вторичного воздуха	40
	Система свечей накаливания	50
F28	Не назначен	–
F29	Силовая клемма 30	50
F30	Терминал Ха)	40
а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются.

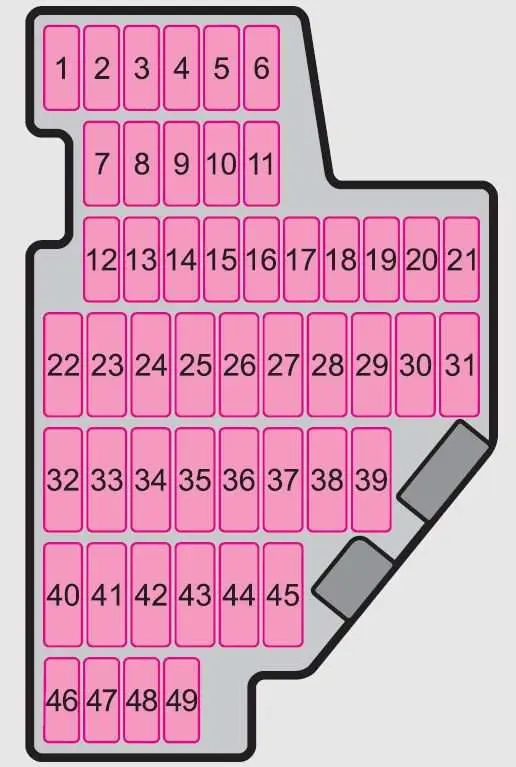

Блок предохранителей в приборной панели

Номер	описание	Ампер [A]
1	Диагностический разъем; Контроллер двигателя; Электрический топливный насос.	10
2	Блок управления ABS, ESP	5
3	Воздушная подушка	5
4	Обогрев; Кондиционер; Фонари заднего хода.	5
5	Блок управления регулировкой света фар	5
6	Инструментарий; Блок управления автоматической коробкой передач; Электромеханический блок управления усилителем рулевого управления; Помощь при парковке; Кошелек Халдекс.	5
7	Не назначен	–
8	Не назначен	–
9	Не назначен	–
10	Не назначен	–
11	Не назначен	–
12	Центральный замок	10
13	Диагностический разъем; Выключатель.	10
14	Блок управления автоматической коробкой передач; Блокировка рычага управления.	5
15	Центральный блок управления – освещение салона	7.5
16	Климат	10
17	Не назначен	–
18	Не назначен	–
19	Блок управления обнаружением прицепа	5
20	Не назначен	–
21	Левые и правые поворотные огни	10
22	Вентиляторы Climatronic	40
23	Переднее электростеклоподъемник	тридцать
24	легче	25
25	Обогрев заднего стекла	25
	Обогреватель заднего стекла; Автономное отопление (дополнительное отопление и вентиляция).	тридцать
26	Розетка в багажнике	вентиляции
27	Реле топливного насоса; Форсунки (дизельный двигатель).	15
28	Не назначен	–
29	Блок управления двигателем; Обогреватель вентиляции картера.	10
30	Блок управления автоматической коробкой передач	вентиляции
31	Вакуумный насос	вентиляции
32	Заднее электростеклоподъемник	тридцать
33	Электрическая сдвижная/подъёмная крыша	25
34	Блок управления функциями комфорта	вентиляции
35	Противоугонная сигнализация	5
36	Система очистки фар	вентиляции
37	Обогрев передних сидений	тридцать
38	Подогрев задних сидений	тридцать
39	Не назначен	–
40	Вентилятор для отопления и кондиционирования воздуха	40
41	Задний стеклоочиститель	15
42	Не назначен	–
43	Буксирное устройство	15
44	Буксирное устройство	вентиляции
45	Буксирное устройство	15
46	Форсунки омывателя с подогревом	5
47	Реле стояночного обогревателя	5
48	Не назначен	–
49	Interruttore della Luce	5
