Skoda Octavia (2007-2008) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2007, 2008.

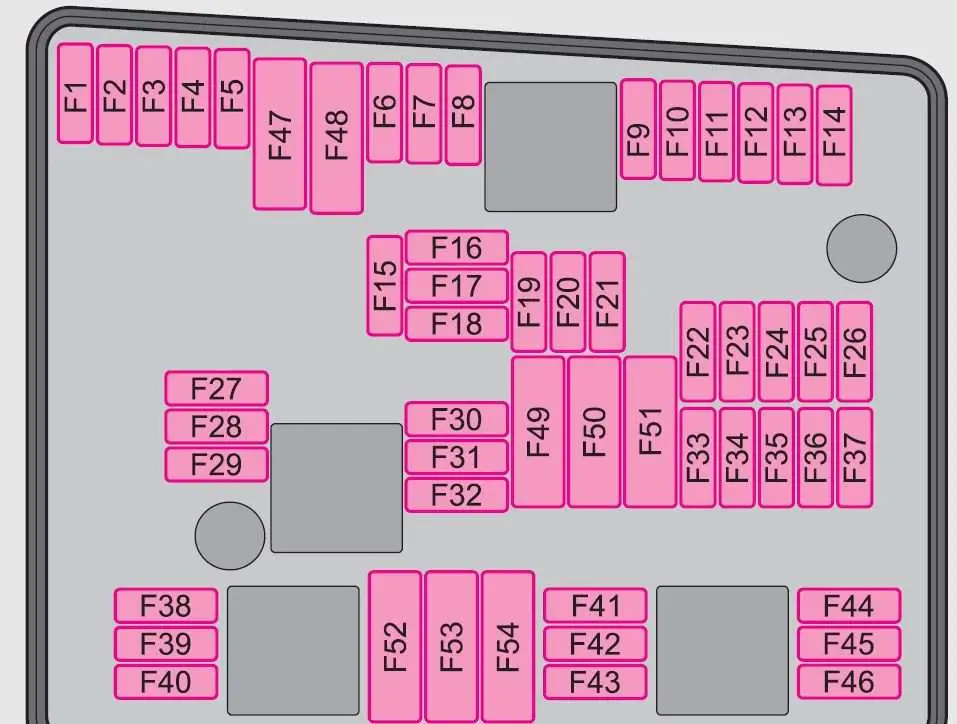

Блок предохранителей в моторном отсеке
| Номер | описание | Ампер [A] |
| F1 | насос АБС | тридцать |
| F2 | Клапаны для АБС | тридцать |
| F3 | Не назначен | – |
| F4 | Измерительная схема | 5 |
| F5 | Корно | 15 |
| F6 | Клапан дозирования топлива | 15 |
| F7 | Не назначен | – |
| F8 | Не назначен | – |
| F9 | Фильтр с активированным углем; Клапан рециркуляции выхлопных газов. | 10 |
| F10 | Насос диагностики утечек | 10 |
| F11 | Лямбда-зонд перед каталитическим нейтрализатором; Блок управления двигателем. | 10 |
| F12 | Лямбда-зонд после катализатора | 10 |
| F13 | Блок управления автоматической коробкой передач | 15 |
| F14 | Не назначен | – |
| F15 | Охлаждающий насос | 10 |
| F 16 | Рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F17 | Приборы | 5 |
| F18 | Аудиоусилитель (аудиосистема) | тридцать |
| F19 | Радио | 15 |
| F20 | телефон | 5 |
| F21 | Не назначен | – |
| F22 | Не назначен | – |
| F23 | Блок управления двигателем | 10 |
| F24 | Блок управления шиной данных CAN | 5 |
| F25 | Не назначен | – |
| F26 | Не назначен | – |
| F27 | Не назначен | – |
| F28 | Блок управления двигателем | 25 |
| F29 | Запуск насоса охлаждающей жидкости | 5 |
| F30 | Блок управления дополнительным отоплением | тридцать |
| F31 | Дворники | тридцать |
| F32 | Не назначен | – |
| F33 | Не назначен | – |
| F34 | Не назначен | – |
| F35 | Не назначен | – |
| F36 | Не назначен | – |
| F37 | Не назначен | – |
| F38 | Вентилятор радиатора, клапаны | 10 |
| F39 | Ножной переключатель сцепления; Выключатель педали тормоза. | 5 |
| F40 | Катушки зажигания | вентиляции |
| F41 | Не назначен | – |
| F42 | Запустите топливный насос | 5 |
| F43 | Не назначен | – |
| F44 | Не назначен | – |
| F45 | Не назначен | – |
| F46 | Не назначен | – |
| F47 | Блок управления левой фары | тридцать |
| F48 | Блок управления правой фары | тридцать |
| F49 | Питание клеммы 15 (зажигание включено) | 40 |
| F50 | Не назначен | – |
| F51 | Не назначен | – |
| F52 | Силовое реле – клемма X а) | 40 |
| F53 | Дополнительные аксессуары | 50 |
| F54 | Не назначен | – |
| а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются. | ||

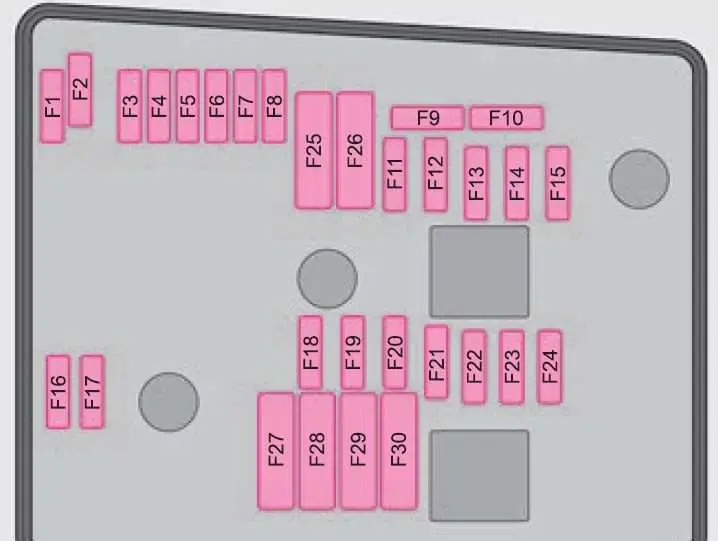

Версия 2
| Номер | описание | Ампер [A] |
| F1 | Не назначен | – |
| F2 | Рычаг стеклоочистителя и рычаг указателя поворота | 5 |
| F3 | Измерительная схема | 5 |
| F4 | Клапаны для АБС | тридцать |
| F5 | Блок управления автоматической коробкой передач | 15 |
| F6 | Приборы | 5 |
| F7 | Не назначен | – |
| F8 | Радио | 15 |
| F9 | телефон | 5 |
| F10 | Блок управления двигателем; Главное реле. | 5 |
| F11 | Блок управления дополнительным отоплением | вентиляции |
| F12 | Блок управления шиной данных CAN | 5 |
| F13 | Блок управления двигателем | 15 |
| F14 | Переключение | вентиляции |
| F15 | лямбда-зонд; датчик NOx; Реле топливного насоса. | 15 |
| Реле системы свечей накаливания | 5 | |
| F 16 | насос АБС | тридцать |
| F17 | Корно | 15 |
| F18 | Усилитель цифрового аудиопроцессора | тридцать |
| F19 | Дворники | тридцать |
| F20 | Не назначен | 5 |
| F21 | Лямбда-зонд | 15 |
| F22 | Ножной переключатель сцепления; Выключатель педали тормоза. | 5 |
| F23 | Насос вторичного воздуха | 5 |
| Расходомер воздуха | 10 | |
| Топливный насос высокого давления | 15 | |
| F24 | Фильтр с активированным углем; Клапан рециркуляции выхлопных газов. | 10 |
| F25 | Правильная система освещения | тридцать |
| F26 | Левая система освещения | тридцать |
| F27 | Насос вторичного воздуха | 40 |
| Начальное освещение | 50 | |
| F28 | Силовая клемма 15; Антипасто. | 40 |
| F29 | Силовая клемма 30 | 50 |
| F30 | Терминал Ха) | 40 |
| а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются. | ||

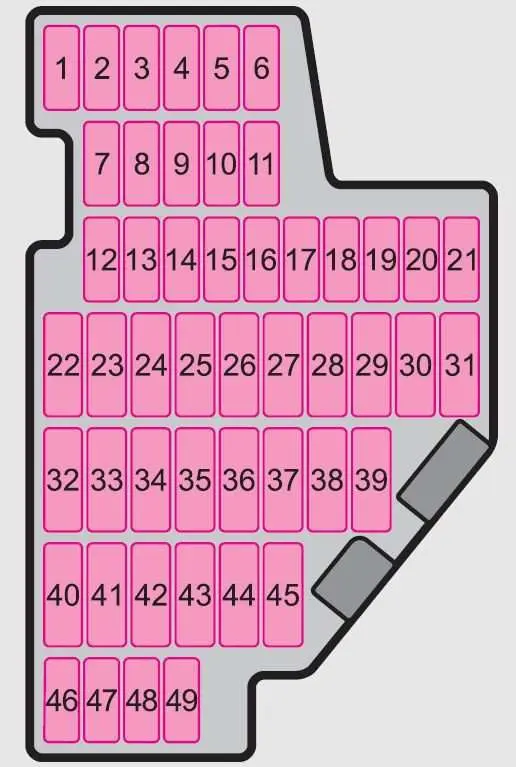

Блок предохранителей в приборной панели
| Номер | описание | Ампер [A] |
| 1 | Диагностический разъем; Контроллер двигателя; Электрический топливный насос. | 10 |
| 2 | Блок управления ABS, ESP | 5 |
| 3 | Воздушная подушка | 5 |
| 4 | Обогрев; Кондиционер; Фонари заднего хода. | 5 |
| 5 | Блок управления регулировкой света фар | 5 |
| 6 | Инструментарий; Блок управления автоматической коробкой передач; Электромеханический блок управления усилителем рулевого управления; Помощь при парковке; Кошелек Халдекс. | 5 |
| 7 | Не назначен | – |
| 8 | Не назначен | – |
| 9 | Не назначен | – |
| 10 | Не назначен | – |
| 11 | Не назначен | – |
| 12 | Центральный замок | 10 |
| 13 | Диагностический разъем; Выключатель; Стоп-сигнал. | 10 |
| 14 | Блок управления автоматической коробкой передач; Блокировка рычага управления. | 5 |
| 15 | Центральный блок управления – освещение салона | 7.5 |
| 16 | Климат | 10 |
| 17 | Не назначен | – |
| 18 | Помощь при парковке | 5 |
| 19 | Блок управления обнаружением прицепа | 5 |
| 20 | Помощь при старте на холме | 5 |
| 21 | Не назначен | – |
| 22 | Вентиляторы Climatronic | 40 |
| 23 | Переднее электростеклоподъемник | тридцать |
| 24 | легче | 25 |
| 25 | Обогрев заднего стекла | 25 |
| Обогреватель заднего стекла; Автономное отопление (дополнительное отопление и вентиляция). | тридцать | |
| 26 | Розетка в багажнике | вентиляции |
| 27 | Реле топливного насоса; Форсунки (дизельный двигатель). | 15 |
| 28 | Не назначен | – |
| 29 | Блок управления двигателем; Обогреватель вентиляции картера. | 10 |
| 30 | Блок управления автоматической коробкой передач | вентиляции |
| 31 | Вакуумный насос | вентиляции |
| 32 | Заднее электростеклоподъемник | тридцать |
| 33 | Электрическая сдвижная/подъёмная крыша | 25 |
| 34 | Блок управления функциями комфорта | вентиляции |
| 35 | Противоугонная сигнализация | 5 |
| 36 | Система очистки фар | вентиляции |
| 37 | Обогрев передних сидений | тридцать |
| 38 | Подогрев задних сидений | тридцать |
| 39 | Не назначен | – |
| 40 | Вентилятор для отопления и кондиционирования воздуха | 40 |
| 41 | Задний стеклоочиститель | 15 |
| 42 | Очистите насос омывателя | 15 |
| 43 | Буксирное устройство | 15 |
| 44 | Буксирное устройство | вентиляции |
| 45 | Буксирное устройство | 15 |
| 46 | Форсунки омывателя с подогревом | 5 |
| 47 | Реле стояночного обогревателя | 5 |
| 48 | Не назначен | – |
| 49 | Interruttore della Luce | 5 |
