Skoda Octavia (2005-2006) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2005, 2006.

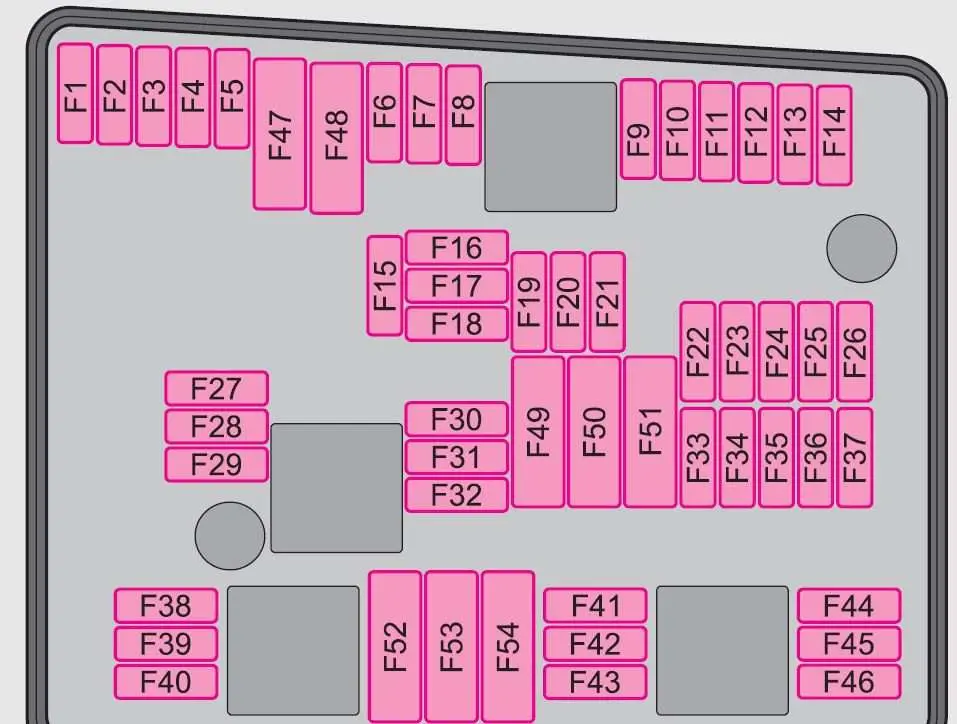

Блок предохранителей в моторном отсеке
| Номер | описание | Ампер [A] |
| F1 | насос АБС | тридцать |
| F2 | Клапаны для АБС | тридцать |
| F3 | Блок управления функциями комфорта | вентиляции |
| F4 | Измерительная схема | 5 |
| F5 | Корно | вентиляции |
| F6 | Катушки зажигания | вентиляции |
| F7 | Выключатель стоп-сигнала | 5 |
| F8 | Регулирующие клапаны | 10 |
| F9 | лямбда-зонд; Блок управления периодом освещения. | 10 |
| F10 | Насос вторичного воздуха | 5 |
| Клапан рециркуляции выхлопных газов | 10 | |
| F11 | Блок управления двигателем | 25/30 |
| F12 | Лямбда-зонд | 15 |
| F13 | Блок управления автоматической коробкой передач | 15 |
| F14 | Не назначен | – |
| F15 | закуска | 40 |
| F 16 | Рычаг стеклоочистителя и рычаг указателя поворота | 15 |
| F17 | Приборы | 10 |
| F18 | Аудиоусилитель (аудиосистема) | тридцать |
| F19 | Радио | 15 |
| F20 | телефон | 5 |
| F21 | Не назначен | – |
| F22 | Не назначен | – |
| F23 | Не назначен | – |
| F24 | Блок управления шиной данных CAN | 10 |
| F25 | Не назначен | – |
| F26 | Блок управления двигателем | 10 |
| Питание на блок управления двигателем | 5 | |
| F27 | Отопление или вентиляция подвала | 10 |
| F28 | Блок управления автоматической коробкой передач | вентиляции |
| F29 | Катушки зажигания | 20/10 |
| F30 | Не назначен | – |
| F31 | Дворники | тридцать |
| F32 | арматура | 10 |
| F33 | Бензонасос; Датчик уровня топлива. | 15 |
| F34 | Не назначен | – |
| F35 | Не назначен | – |
| F36 | Не назначен | – |
| F37 | Не назначен | – |
| F38 | Освещение и видимость | 10 |
| F39 | Отправитель моторного масла | 5 |
| F40 | Питание клеммы 15 (зажигание включено) | вентиляции |
| F41 | Не назначен | – |
| F42 | Расходомер воздуха | 10 |
| Помпа ди бензина | 5 | |
| F43 | Вакуумный насос | вентиляции |
| F44 | Не назначен | – |
| F45 | Лямбда-зонд | 15 |
| F46 | Не назначен | – |
| F47 | Блок управления левой фары | 40 |
| F48 | Блок управления правой фары | 40 |
| F49 | Не назначен | – |
| F50 | Не назначен | – |
| F51 | Насос вторичного воздуха | 40 |
| Блок управления периодом освещения | 50 | |
| F52 | Силовое реле – клемма X а) | 50 |
| F53 | Питание предохранителей 32-37 на приборной панели. | 50 |
| F54 | Вентилятор радиатора | 50 |
| а) Во избежание ненужной разрядки аккумуляторной батареи при запуске двигателя электрические компоненты этой клеммы автоматически отключаются. | ||

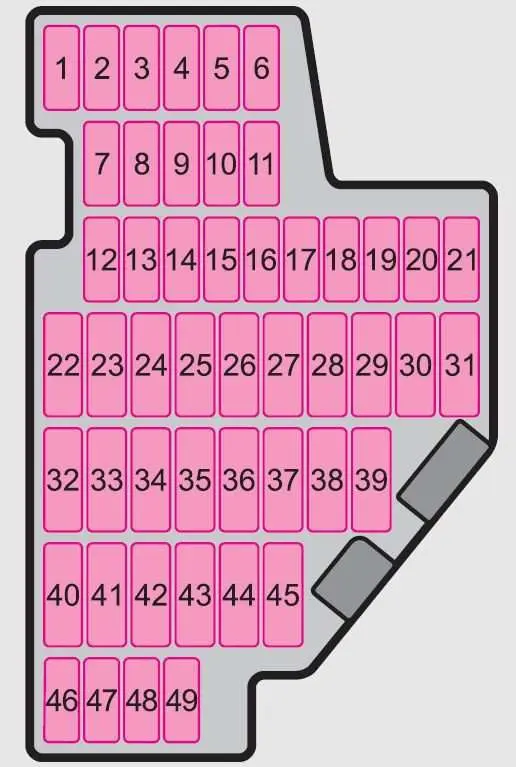

Блок предохранителей в приборной панели
| Номер | описание | Ампер [A] |
| 1 | Диагностический разъем | 10 |
| 2 | ABS; ЕСП. | 5 |
| 3 | Электромеханический усилитель руля | 10 |
| 4 | Обогрев; Кондиционер; Сиденья с электрорегулировкой. | 5 |
| 5 | Не назначен | – |
| 6 | Приборы | 5 |
| 7 | Освещение и видимость | 5 |
| 8 | Внутреннее зеркало с автоматическим затемнением | 5 |
| 9 | Сцепление Халдекс (4х4) | 5 |
| 10 | телефон | 5 |
| 11 | Буксирное устройство | 5 |
| 12 | Центральный замок | 10 |
| 13 | Диагностический разъем; Выключатель. | 10 |
| 14 | Стоп-сигнал; Автоматическая коробка передач. | 5 |
| 15 | Центральный блок управления – освещение салона | 7.5 |
| 16 | Климат | 10 |
| 17 | Датчик дождя и света | 5 |
| 18 | Помощь при парковке; Блокировка рычага переключения передач. | 5 |
| 19 | Помощь при парковке | 5 |
| 20 | Не назначен | – |
| 21 | Не назначен | – |
| 22 | Вентиляторы Climatronic | 40 |
| 23 | Переднее электростеклоподъемник | тридцать |
| 24 | легче | 25 |
| 25 | Обогрев заднего стекла | 25 |
| 26 | Розетка в багажнике | вентиляции |
| 27 | Реле топливного насоса | 15 |
| 28 | Не назначен | – |
| 29 | Блок управления двигателем | 10 |
| 30 | Воздушная подушка | 5 |
| 31 | Автоматическая коробка передач; Фонари заднего хода. | 5 |
| 32 | Заднее электростеклоподъемник | тридцать |
| 33 | Электрическая сдвижная/подъёмная крыша | 25 |
| 34 | Не назначен | – |
| 35 | Противоугонная сигнализация | 5 |
| 36 | Система очистки фар | вентиляции |
| 37 | Обогрев передних сидений | тридцать |
| 38 | Не назначен | – |
| 39 | Не назначен | – |
| 40 | Вентилятор для отопления и кондиционирования воздуха | 40 |
| 41 | Задний стеклоочиститель | 15 |
| 42 | Очистите насос омывателя | 15 |
| 43 | Буксирное устройство | 15 |
| 44 | Буксирное устройство | вентиляции |
| 45 | Буксирное устройство | 15 |
| 46 | Форсунки омывателя с подогревом | 5 |
| 47 | Не назначен | – |
| 48 | Не назначен | – |
| 49 | Interruttore della Luce | 5 |
