Skoda Octavia (1996-2004) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годы.
Пассажирский салон

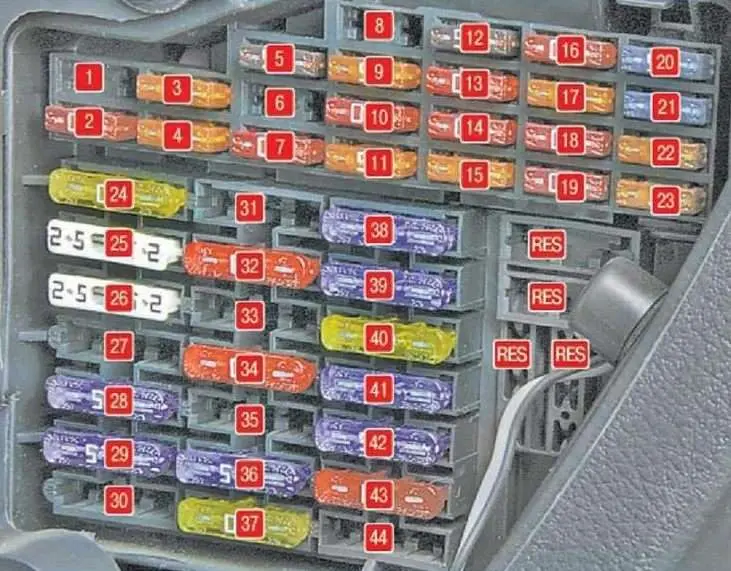

Блок предохранителей
Он расположен в конце приборной панели со стороны водителя.
описание
| 1 | 10А Подогрев зеркал; Реле прикуривателя; Электрические сиденья; Форсунки омывателя. |
| 2 | 10А Указатели поворотов; Фары с ксеноновыми лампочками. |
| 3 | 5А освещение бардачка |
| 4 | Луче Тарга 5А |
| 5 | 7.5А Подогрев сидений; Климатроник; заслонка рециркуляции воздуха; Наружные зеркала с подогревом; Автоматическое регулирование скорости. |
| 6 | 5А Централизованное запирание |
| 7 | 10А фонари заднего хода; Датчики парковки. |
| 8 | Телефоно 5А |
| 9 | 5А АБС, ЭСП |
| 10 | 10А Зажигание |
| 11 | 5А Панель приборов |
| 12 | 7,5А Питание диагностической системы |
| 13 | Стоп-сигнал 10А |
| 14 | 10А Освещение салона кузова; Центральный замок; Освещение кузова салона (без центрального замка). |
| 15 | 5А Панель приборов; Датчик угла поворота рулевого колеса; Зеркало заднего вида. |
| 16 | 10А кондиционер |
| 17 | 5А Форсунки с подогревом; 30А Дневной ходовой огонь. |
| 18 | 10А Правая фара дальнего света |
| 19 | 10А Левая фара дальнего света |
| 20 | 15А Правая фара ближнего света; Регулировка фар. |
| 21 | 15А Левая фара ближнего света |
| 22 | 5А Правый габаритный фонарь |
| 23 | 5А Левый габаритный фонарь |
| 24 | 20А Передний стеклоочиститель, электродвигатель омывателя |
| 25 | вентилятор отопителя 25А; Кондиционер; Климатроник. |
| 26 | 25А Подогрев стекла крышки багажника |
| 27 | 15А Стеклоочиститель заднего стекла |
| 28 | 15А топливный насос |
| 29 | 15А Блок управления: бензиновый двигатель; 10А Блок управления: дизельный двигатель. |
| 30 | 20А люк с электроприводом |
| 31 | Безработные |
| 32 | Бензиновый двигатель 10А – клапаны-форсунки, насос высокого давления двигателя; Дизель 30А, блок управления. |
| 33 | Лавафари 20А |
| 34 | Бензиновый двигатель 10А: блок управления; Дизельный двигатель 10А: блок управления. |
| 35 | Розетка 30А для подключения прицепа; Разъем в багажнике. |
| 36 | 15А Противотуманные фары |
| 37 | Бензиновый двигатель 20А: блок управления; Дизельный двигатель 5А: блок управления. |
| 38 | лампа багажника 15А; Центральный замок; Внутреннее освещение. |
| 39 | 15А Система предупреждения об опасности |
| 40 | Звуковой сигнал 20А (звуковой сигнал) |
| 41 | 15А прикуриватель |
| 42 | Радио 15А; Телефон. |
| 43 | Бензиновый двигатель 10А: блок управления; Дизельный двигатель: электрощит. |
| 44 | 15А Подогрев сидений |

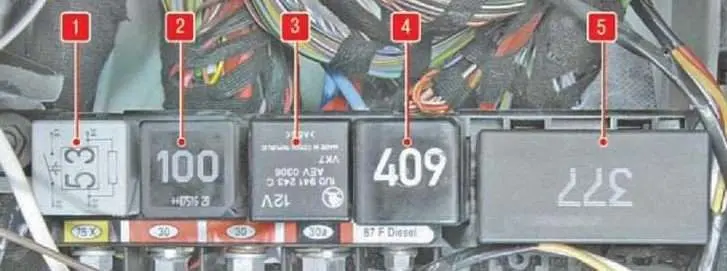

Релейная коробка
Он находится под самой панелью, за декоративной крышкой.
Diagramma
описание
- реле звукового сигнала;
- переключающее реле;
- усилитель освещения;
- реле топливного насоса;
- контроллер стеклоочистителей.
В автомобилях с более обширным электрооборудованием предусмотрена еще одна панель, дополнительная (монтируется в верхней части), заполненная классическими релейными элементами.

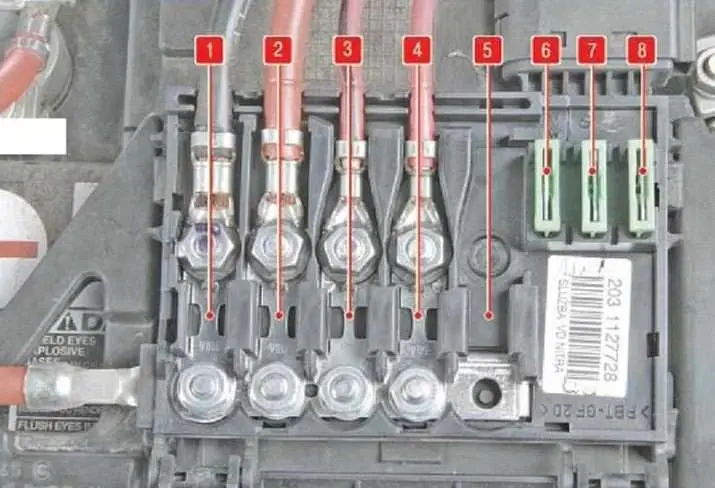

Вано моторе
Он расположен в крышке аккумуляторного отсека и состоит из предохранителей (большой мощности) и предохранителей.
описание
| 1 | Генератор 110/150А |
| 2 | 110А Блок управления внутренним освещением |
| 3 | 40/50А Электродвигатель системы охлаждения двигателя |
| 4 | Электронный блок управления 50А |
| 5 | Свечи накаливания 50А для дизельных двигателей. |
| 6 | 30А Электродвигатель системы охлаждения двигателя |
| 7 | Центральина АБС 30А |
| 8 | Центральина АБС 30А |
