Skoda Kamiq/Scala (2019-…) – Блок предохранителей
Содержание
Skoda Kamiq/Scala (2019-…) – Схема блока предохранителей
Год производства: 2019, 2020.
Предохранители прикуривателя (розетка) в Skoda Kamiq и Skoda Scala Предохранители нет. 52 (передний прикуриватель/розетка на 12 В) и №. 54 (розетка 12 В в багажнике) в блоке предохранителей панели приборов.
Расположение блока предохранителей
Приборная доска
Патрон предохранителя расположен за бардачком, на приборной панели со стороны водителя.
Нажмите кнопку и откройте лоток, снимите его, потянув на себя.
Вано моторе
Одновременно нажмите кнопки блокировки на крышке блока предохранителей и снимите крышку.
Схемы блока предохранителей
2019, 2020

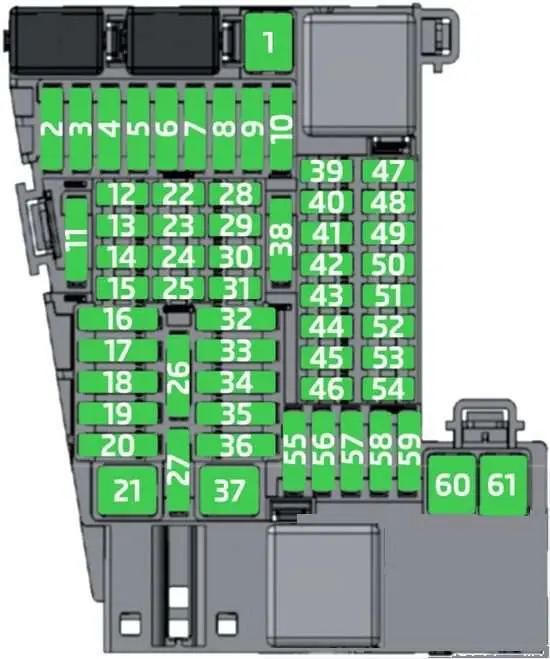

Щиток приборов
Назначение предохранителей комбинации приборов (2019, 2020)
| Нет. | описание |
|---|---|
| 1 | Прицепное устройство |
| 2 | Светодиодные фары — левая сторона |
| 3 | Музыкальный усилитель |
| 4 | Омыватели фар |
| 5 | Открывающаяся/сдвижная крыша |
| 6 | Центральный замок; Омыватель лобового стекла; Задний стеклоочиститель. |
| 7 | Обогрев задних сидений |
| 8 | Климат |
| 9 | Светодиодные фары — правая сторона |
| 10 | Прицепное устройство |
| 11 | Электрическая крышка багажника |
| 12 | Рулевое колесо с подогревом |
| 13 | Выключатель; Диагностическое соединение; Датчик дождя; Рычаг управления под рулем; Обогрев лобового стекла. |
| 14 | Кристаллическая шайба |
| 15 | Панель приборов; Экстренный вызов. |
| 16 | Свет – правая сторона |
| 17 | Электрические стеклоподъемники – правая сторона |
| 18 | Уборочные машины |
| 19 | Информационно-развлекательная |
| 20 | Обогрев заднего стекла |
| 21 | СКВ (AdBlue) |
| 22 | Не используется |
| 23 | Камера заднего вида |
| 24 | Телефонная будка; Антенна GSM; USB-разъем; Информационно-развлекательный экран. |
| 25 | Рычаг управления под рулем |
| 26 | База данных |
| 27 | Регулировка амортизаторов (адаптивная подвеска) |
| 28 | Датчик сигнализации |
| 29 | Звуковой сигнал системы сигнализации |
| 30 | Зажигание (замок зажигания) |
| 31 | Кондиционер; Отопление. |
| 32 | Преднатяжители ремней безопасности пассажира |
| 33 | Электрические стеклоподъемники — левая сторона |
| 34 | Натяжитель ремня безопасности водителя |
| 35 | Свет – левая сторона |
| 36 | Корно |
| 37 | Обогрев передних сидений |
| 38 | Внутреннее освещение; Подсветка кнопок; Очистка фар; Окружающее освещение; Ручной кондиционер; Отопление. |
| 39 | Системы поддержки |
| 40 | Выключатель; Плата за проезд; Корректор фар; Диагностический разъем; Переключатель реверса; Рычаг управления под рулем. |
| 41 | Окраска внутреннего зеркала; Регулировка внешнего зеркала. |
| 42 | Выключатель педали сцепления; Запуск двигателя; Кондиционер. |
| 43 | Задний стеклоочиститель |
| 44 | Система подушек безопасности; Сигнальная лампа подушки безопасности. |
| 45 | Уборочные машины |
| 46 | Обогрев задних сидений |
| 47 | Не используется |
| 48 | Электроблокировка рулевой колонки; Kessy (система блокировки и запуска без ключа). |
| 49 | СКВ (AdBlue) |
| 50 | USB-разъемы на задней панели |
| 51 | Не используется |
| 52 | Передний разъем прикуривателя; Напряжение да 12 вольт. |
| 53 | Блокировка курка зажигания; Автоматическая коробка передач. |
| 54 | Розетка 12В в багажнике |
| 55 | Не используется |
| 56 | Ручной кондиционер; Отопление. |
| 57 | Не используется |
| 58 | Кристаллическая шайба |
| 59 | Подогрев наружных зеркал; Нагрев форсунки стиральной машины. |
| 60 | Прицепное устройство |
| 61 | Прицепное устройство |

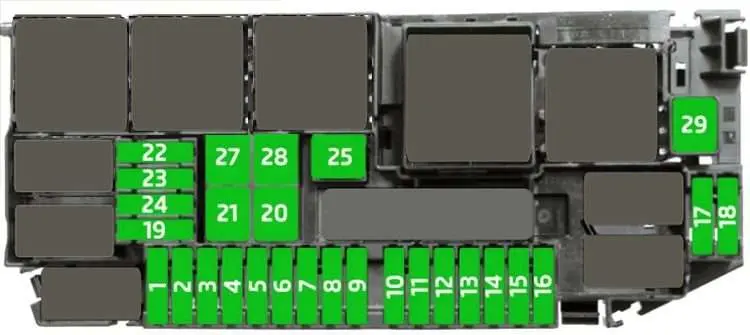

Вано моторе
Назначение предохранителей в моторном отсеке (2019, 2020)
ЧИТАЙТЕ Skoda Fabia (2010) – блок предохранителей и реле
| Нет. | описание |
|---|---|
| 1 | Блок управления двигателем |
| 2 | Выхлопная заслонка; Насос охлаждающей жидкости; Облицовка радиатора; SCR (AdBlue); Компоненты двигателя. |
| 3 | Зонд Лямбда; Блок контроля NOx. |
| 4 | Топливный насос, компоненты двигателя |
| 5 | Вентилятор радиатора; Регулятор давления наддува; Датчик уровня и температуры масла; Компоненты двигателя. |
| 6 | Открытие картера; Система свечей накаливания; Компоненты двигателя. |
| 7 | Тормозная система (вакуумный насос) |
| 8 | Топливный насос, компоненты двигателя |
| 9 | Выключатель стоп-сигнала |
| 10 | База данных; Контроллер BCM; Модуль данных батареи. |
| 11 | Не используется |
| 12 | Кондиционер |
| 13 | Не используется |
| 14 | ЭСК; Система управления двигателем; Компоненты двигателя. |
| 15 | Автоматическая коробка передач |
| 16 | Не используется |
| 17 | Система управления двигателем |
| 18 | Аввиаменто |
| 19 | Не используется |
| 20 | CES |
| 21 | CES |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Дополнительный электронагреватель; Вентилятор радиатора. |
| 27 | Дополнительный электронагреватель; Вентилятор радиатора. |
| 28 | Вспомогательный электронагреватель |
| 29 | Обогрев лобового стекла |
