SEAT Toledo NH (2012-2019) – Блок предохранителей

18.01.2024 /

SEAT Toledo NH (2012-2019) — Схема блока предохранителей

Год производства: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Предохранитель прикуривателя (розетка) на Seat Toledo Предохранитель нет. 47 (2012-2015) или н. 44 (2016-2019) в блоке предохранителей панели приборов.

Цветовая маркировка предохранителей

цветАмпер [A]
черный1
фиолетовый3
светло-коричневый5
коричневый7,5
красный10
синий15
Желтый20
Белый или прозрачный25
Зеленый30
Оранжевый40

Расположение блока предохранителей

Пассажирский салон

Предохранители расположены на панели приборов со стороны водителя, за крышкой.

Вано моторе

Блок предохранителей расположен с правой стороны моторного отсека.

Схемы блока предохранителей

2012, 2013, 2014, 2015

Щиток приборов

Левый руль

Назначение предохранителей в комбинации приборов (2012 г.)

Нет.Электрическая аппаратура
1С – зажигание
2Аввио/арресто
3Панель приборов;

корректор фар;

Телефон;

Датчик уровня масла.

4Блок управления ABS/ESC
5Бензиновый двигатель:

Круиз-контроль.

6Фонарь заднего хода (механическая коробка передач)
7Переключатель, блок управления двигателем, автоматическая коробка передач
8Тормозной выключатель;

Переключатель сцепления;

Вентилятор.

9Панель управления отоплением;

Панель управления кондиционером;

Средства парковки;

Электрические стеклоподъемники;

Вентилятор радиатора;

Форсунки стеклоочистителей.

10Преобразователь постоянного тока в постоянный
11Управление наружными зеркалами
12Блок управления багажником на крыше прицепа
13Контроллер автоматической коробки передач;

Автоматический переключатель передач.

14Регулятор угла наклона фар
15пустой
16Усилитель руля;

Датчик скорости;

Блок управления двигателем.

17Радио (СТАРТ-СТОП);

Дневной ходовой свет

18Зеркала с подогревом
19Вход зажигания
20Контроллер двигателя;

Контроллер топливного насоса;

Топливный насос.

21Задняя передача (АКПП);

Противотуманные фары с функцией CORNER.

22Панель управления отоплением;

Панель управления кондиционером;

Телефон;

Общий дашборд;

Датчик угла поворота рулевого колеса;

Многофункциональный руль;

Блокировка ключа АКПП.

23Внутреннее освещение;

Подсветка бардачка и багажника;

Боковые фонари.

24Центральный блок управления автомобилем
25пустой
26Задний стеклоочиститель
27пустой
28Бензиновый двигатель:

клапан АКФ;

Разогреть.

29Инъекция;

Насос охлаждающей жидкости.

30Топливный насос;

Включить;

Круиз-контроль.

31Лямбда-зонд
32Топливный насос высокого давления;

Клапан давления.

33Блок управления двигателем
34Блок управления двигателем;

Вакуумный насос.

35Подсветка кнопок;

Подсветка номерного знака;

Парковочные огни;

Лавафари.

36Дальние лучи
37Задние противотуманные фары;

Преобразователь постоянного тока в постоянный.

38Противотуманные огни
39Вентилятор отопителя
40пустой
41Подогрев передних сидений
42Обогрев заднего стекла
43Корно
44Уборочные машины
45Замок задней крышки;

Центральный замок.

46сигнал тревоги
47Более легкий;

Розетка на багажнике.

48АБС
49Направления;

Стоп-сигналы.

50преобразователь постоянного тока;

Радио.

51Электрические стеклоподъемники (сторона водителя + задняя левая сторона)
52Электростеклоподъемники (передний + задний правый пассажир)
53Кристаллическая шайба
54общая приборная панель СТАРТ-СТОП;

Модуль под рулем, многофункциональный руль.

55Блок управления автоматической коробкой передач
56Омыватели фар
57Световой переход (левая сторона)
58Ближний свет (правая сторона)
Вано моторе

SEAT Toledo NH (2012-2019) – Блок предохранителейSEAT Toledo NH (2012-2019) – Блок предохранителейSEAT Toledo NH (2012-2019) – Блок предохранителей

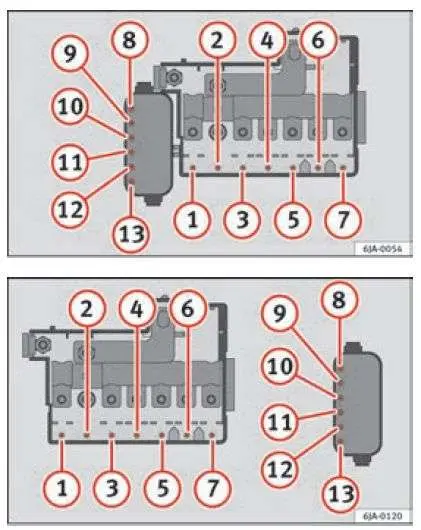

Назначение предохранителей в моторном отсеке (2012)

ПРОЧИТАЙТЕ Seat Ibiza (2022) – блок предохранителей и реле

Нет.описание
1Генератор
2пустой
3Внутренний (версия 1)/блок питания блока предохранителей (версия 2)
4Дополнительное электрообогрев (вариант 1)/салон (вариант 2)
5Внутренний
6Вентилятор радиатора;

Блок управления свечной системой зажигания.

7Электрогидравлический усилитель руля
8АБС
9Вентилятор радиатора
10Автоматическая коробка передач
11АБС
12Центральный блок управления
13Дополнительное электрическое отопление

2016

Щиток приборов

Назначение предохранителей в комбинации приборов (2016 г.)

Нет.Консуматоре
1Левый свет
2Центральный замок
3Реле системы зажигания
4Правый свет
5Электрические стеклоподъемники – Водитель
6Центральный блок управления;

Внутреннее освещение.

7Корно
8Буксировочный кронштейн;

Левый свет.

9Рычаг управления под рулем;

Блок управления двигателем (без бесключевого доступа);

Автоматическая коробка передач (без бесключевого доступа);

Рычаг автоматической коробки передач (без доступа без ключа);

ESC (без доступа без ключа);

Блок управления датчиками прицепа (без бесключевого доступа);

Усилитель руля (без доступа без ключа);

Подушка безопасности (без ключа).

10Электростеклоподъемник – задний левый
11Омыватели фар
12Радио и навигационный дисплей
13Подготовка как такси
14Рычаг управления под рулем;

Выключатель;

Блокировка тяги с ключом зажигания (АКПП);

Фары мерцают;

блок управления SmartGate;

Датчик дождя;

Подготовка телефона.

15Контроллер системы кондиционирования;

Рычаг автоматической коробки передач;

Диагностический разъем.

16Щиток приборов
17Датчик сигнализации;

Рог.

22Омыватель лобового стекла от автоматического омывателя лобового стекла
23Подогрев передних сидений
24Вентилятор кондиционера;

Обогрев;

Контроллер кондиционера.

26Выключатель обогрева передних сидений.
27Задний стеклоочиститель
29Подушка безопасности (бесключевой доступ)
30Электрические стеклоподъемники;

Переключатель фар;

Переключатель реверса;

Контроллер кондиционера;

Контроллер помощи при парковке;

Внешнее зеркало;

Справка по центральной панели кнопок;

Направляющая боковой панели кнопок;

Внутреннее зеркало;

Подготовка телефона.

31Топливный насос;

Регулятор вентилятора радиатора;

Круиз-контроль;

Соленоид реле омывателя переднего и заднего стекла.

32Диагностический разъем;

Регулятор угла наклона фар;

Рычаг управления под рулем.

33Соленоид реле зажигания;

Выключатель педали сцепления.

34Форсунки омывателя с подогревом
37Радар
39Дополнительное электрическое отопление
41Обогрев заднего стекла
42Электрические стеклоподъемники (пассажирские)
43Буксирная скоба – контакт разъема
44Прикуриватель, розетка 12 Вольт.
45Электростеклоподъемник сзади справа
46Мойщики окон и средства для мытья окон;

Рычаг управления под рулем.

47Буксирная скоба – контакт разъема
48Буксировочное устройство – Правый фонарь
49Блок управления топливным насосом
50Радио
51Наружные зеркала с подогревом
52Вход без ключа
53Замок управления заблокирован (вход без ключа)
54Блок управления ABS/ESC
Вано моторе

SEAT Toledo NH (2012-2019) – Блок предохранителейSEAT Toledo NH (2012-2019) – Блок предохранителейSEAT Toledo NH (2012-2019) – Блок предохранителей

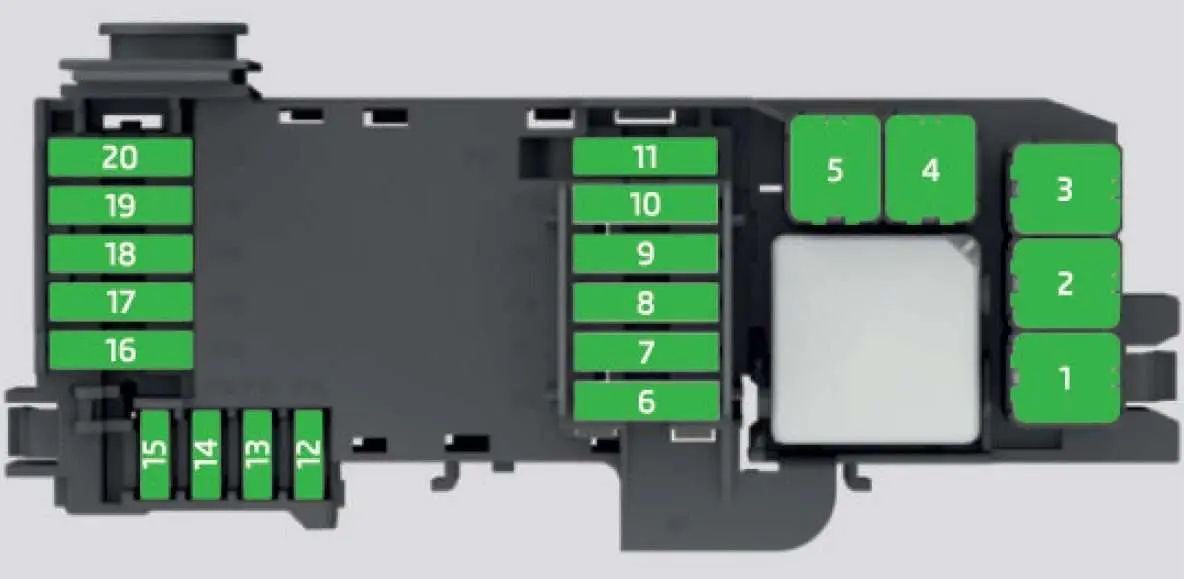

Назначение предохранителей в моторном отсеке (2016)

ПРОЧИТАЙТЕ Seat Ibiza (2017) – блок предохранителей и реле

Нет.описание
1Вентилятор радиатора
2Блок управления системой ламп накаливания
3Блок управления ABS/ESC
4Электрическое отопление – Циркуляция 2
5Электрическое отопление – Циркуляция 3
6Автоматическая коробка передач
7Блок управления двигателем
8Стеклоочиститель
9Центральный блок управления;

Модуль данных батареи.

10Блок управления ABS/ESC
12Компоненты двигателя
13Выключатель педали тормоза
14Компоненты двигателя;

Топливное электромагнитное реле;

Вентилятор радиатора;

Насос охлаждающей жидкости.

15Блок управления двигателем
16Аввиаменто
17Блок управления двигателем
18Компоненты двигателя;

Дополнительные катушки реле электронагревателя.

19Лямбда-зонд
20Устройства управления системой накаливания;

Обогрев вентилятора масляного картера.

2017, 2018, 2019

Щиток приборов

Назначение предохранителей комбинации приборов (2017, 2018, 2019)

Нет.Консуматоре
1Левый свет
2Центральный замок;

Дворники;

Бесключевой доступ.

3Реле системы зажигания
4Правый свет
5Электрические стеклоподъемники – Водитель
6Центральный блок управления;

Внутреннее освещение.

7Корно
8Буксировочный кронштейн;

Левый свет.

9Органы управления на рулевой колонке (кроме бесключевого доступа);

Блок управления двигателем (кроме бесключевого доступа);

Блок управления АКПП (только без бесключевого доступа);

Рычаг управления АКПП (только без бесключевого доступа);

Блок управления ESP (только без бесключевого доступа);

Блок управления фаркопом (только без бесключевого доступа);

Электроусилитель руля (только без Keyless Access).

10Заднее левое окно
11Омыватели фар
12Радио и навигационный дисплей
13Подготовка как такси
14Рычаг управления под рулем;

Выключатель;

Блокировка тяги с ключом зажигания (АКПП);

Фары мерцают;

блок управления SmartGate;

Датчик дождя/света;

Камера заднего вида.

15Контроллер системы кондиционирования;

Рычаг автоматической коробки передач;

Диагностический разъем.

16Щиток приборов
17Датчик сигнализации;

Рог.

22Система омывателя лобового стекла (без доступа без ключа)
23Подогрев передних сидений
24Вентилятор кондиционера;

Обогрев;

Контроллер кондиционера.

26Выключатель обогрева передних сидений.
27Задний стеклоочиститель
29Воздушная подушка
30Электрические стеклоподъемники;

Переключатель реверса;

Контроллер кондиционера;

Контроллер системы помощи при парковке;

Внешнее зеркало;

Питание центральной панели кнопок;

Активируйте боковую панель кнопок;

Внутреннее зеркало.

31Топливный насос;

Регулятор вентилятора радиатора;

Круиз-контроль;

Соленоид реле омывателя лобового и заднего стекол;

Выключатель.

32Диагностический разъем;

Регулятор угла наклона фар;

Рычаг управления под рулем;

Управление окружающим освещением.

33Соленоид реле зажигания;

Выключатель педали сцепления.

34Форсунки омывателя с подогревом
36Бесплатно скачать USB
37Радар
39Дополнительное электрическое отопление
41Обогрев заднего стекла
42Электрические стеклоподъемники (пассажирские)
43Буксирная скоба – контакт разъема
44Подключение 12 В внутри, подключение 12 В в багажнике
45Правое заднее окно
46Мойка лобового и лобового стекол;

Рычаг управления под рулем.

47Буксирная скоба – контакт разъема
48Буксировочное устройство – Правый фонарь
49Блок управления топливным насосом
50Радио
51Наружные зеркала с подогревом
52Вход без ключа
53Блокировка руля (бесключевой доступ)
54Блок управления ABS/ESC
56Diagnosi
59полные светодиоды
Вано моторе

SEAT Toledo NH (2012-2019) – Блок предохранителейSEAT Toledo NH (2012-2019) – Блок предохранителейSEAT Toledo NH (2012-2019) – Блок предохранителейSEAT Toledo NH (2012-2019) – Блок предохранителей

Назначение предохранителей в моторном отсеке (2017, 2018, 2019)

ПРОЧИТАЙТЕ  Seat Altea Freetrack (2008 г.) – Блок предохранителей

Нет.описание
1Вентилятор радиатора
2Блок управления системой ламп накаливания
3Блок управления ABS/ESC
4Электрическое отопление – Циркуляция 2
5Электрическое отопление – Циркуляция 3
6Автоматическая коробка передач
7Блок управления двигателем
8Стеклоочиститель
9Центральный блок управления;

Модуль данных батареи.

10Блок управления ABS/ESC
12Компоненты двигателя
13Выключатель педали тормоза
14Компоненты двигателя;

Топливное электромагнитное реле;

Вентилятор радиатора;

Насос охлаждающей жидкости.

15Блок управления двигателем
16Аввиаменто
17Блок управления двигателем
18Компоненты двигателя;

Катушки реле дополнительного электрообогрева.

19Лямбда-зонд
20Устройства управления системой накаливания;

Обогрев вентилятора масляного картера.

Добавить комментарий
