SEAT Leon 5F (2013-2019…) – Блок предохранителей

SEAT Leon 5F (2013-2019…) – Схема блока предохранителей

Год производства: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Предохранитель прикуривателя (розетка) на Seat Leon Это номер предохранителя. 40 в блоке предохранителей панели приборов.

Цветовая маркировка предохранителей

цвет	Ампер [A]
черный	1
фиолетовый	3
светло-коричневый	5
коричневый	7,5
красный	10
синий	15
Желтый	20
Белый или прозрачный	25
Зеленый	30
Оранжевый	40

Расположение блока предохранителей

Пассажирский салон

Предохранители расположены с левой стороны приборной панели, за перчаточным ящиком (в перчаточном ящике на автомобилях с правым расположением рулевого колеса).

Вано моторе

Блок предохранителей в моторном отсеке расположен с правой стороны.

Схемы блока предохранителей

2016

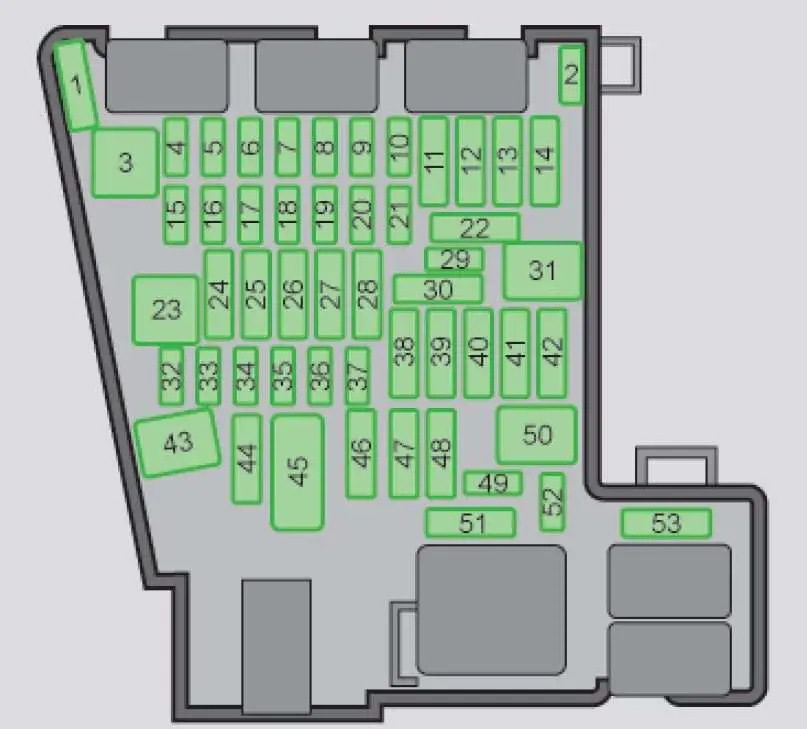

Щиток приборов

Назначение предохранителей на приборной панели (2016)

Нет.	описание	Ампер [A]
4	Такси	3
5	CAN	5
6	Рычаг автоматической коробки передач	5
7	Панель управления кондиционером и отоплением; Обогрев заднего стекла.	10
8	диагностика; переключатель ручного тормоза; Выключатель; Фонарь заднего хода; Внутреннее освещение.	10
9	Рулевая колонка	5
10	Экран радио	5
12	Радио	20
13	Режим вождения	15
14	Вентилятор кондиционера	30
17	Щиток приборов	5
18	Задняя камера	7,5
21	Централина Халдекс 4×4	15
22	Трейлер	15
23	Правые фары	40
24	Электрический люк	30
25	Дверь слева	30
26	Сиденья с подогревом	20
28	Трейлер	25
31	Левые фары	40
32	Блок управления сервисным парком	7,5
33	Воздушная подушка	5
34	Переключатель реверса; Датчик погоды; Электрохромное зеркало.	7,5
35	Диагностика; Контроллер фар; Контроллер фар.	10
36	Передняя камера; Радар.	10
38	Трейлер	25
39	Правая дверь	30
40	Преса да 12 В	20
42	Центральный замок	40
43	Внутренний свет	30
44	Трейлер	15
45	Электропривод водительского сиденья	15
47	Задний стеклоочиститель	15
49	Доброжелательность; Датчик сцепления	5
53	Обогрев заднего стекла	30

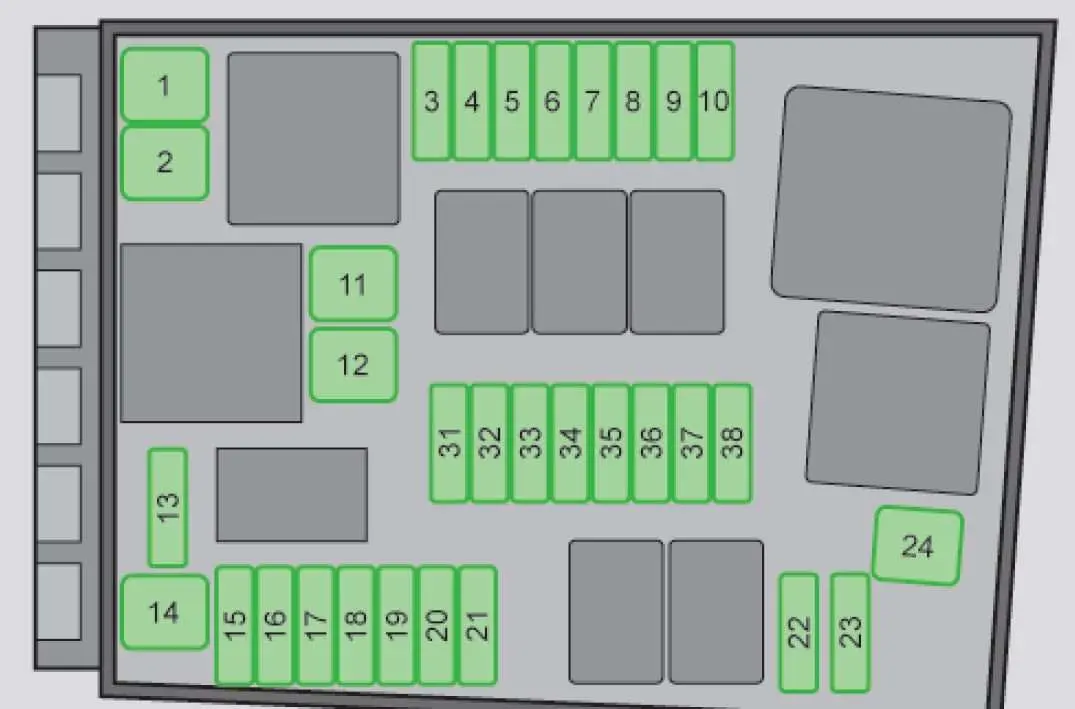

Вано моторе

Назначение предохранителей в моторном отсеке (2016)

Нет.	описание	Ампер [A]
1	блок управления ЭСП	40/20
2	блок управления ЭСП	40
3	Блок управления двигателем (дизель/бензин)	30/15
4	Датчики двигателя	5/10
5	Датчики двигателя	7,5/10
6	Датчик стоп-сигнала	5
7	Питание двигателя	5/10
8	Лямбда-зонд	10/15
9	двигатель	5/10/20
10	Блок управления топливным насосом	15.10.20
11	PTC	40
12	PTC	40
13	Блок управления автоматической коробкой передач	15/30
15	Корно	15
16	Блок управления топливным насосом	15.05.20
17	Блок управления двигателем	7,5
18	Клемма 30 (положительное задание)	5
19	Кристаллическая шайба	30
20	Звуковой сигнал	10
22	Блок управления двигателем	5
23	Аввиаменто	30
24	PTC	40
31	Электронный дифференциал CUPRA	15

2017

Щиток приборов

Назначение предохранителей комбинации приборов (2017 г.)

ПРОЧИТАЙТЕ Seat Toledo (2006 г.) – блок предохранителей и реле

Нет.	описание	Ампер [A]
4	Такси	3
5	CAN	5
6	Рычаг автоматической коробки передач	5
7	Панель управления кондиционером и отоплением; Обогрев заднего стекла.	10
8	диагностика; переключатель ручного тормоза; Выключатель; Фонарь заднего хода; Внутреннее освещение.	10
9	Рулевая колонка	5
10	Экран радио	5
12	Радио	20
13	Режим вождения.	15
14	Вентилятор кондиционера	40
15	КЕССИ	10
16	Коммуникационная коробка	7,5
17	Щиток приборов	5
18	Задняя камера	7,5
19	КЕССИ	7,5
21	Централина Халдекс 4×4	15
22	Трейлер	15
23	Правые фары	40
24	Электрический люк	30
25	Дверь слева	30
26	Сиденья с подогревом	20
28	Трейлер	25
31	Левые фары	40
32	Блок управления системой помощи при парковке; Фронтальная камера и радар.	7,5
33	Воздушная подушка	5
34	Переключатель реверса; Датчик погоды; Электрохромное зеркало.	7,5
35	Диагностика; Контроллер фар; Контроллер фар.	10
36	правый светодиодный прожектор	10
37	Левая светодиодная фара	10
38	Трейлер	25
39	Правая дверь	30
40	Преса да 12 В	20
42	Центральный замок	40
43	Внутренний свет	30
44	Трейлер	15
45	Электропривод водительского сиденья	15
47	Задний стеклоочиститель	15
49	Доброжелательность; Датчик сцепления	5
53	Обогрев заднего стекла	30

Вано моторе

Назначение предохранителей в моторном отсеке (2017)

Нет.	описание	Ампер [A]
1	блок управления ЭСП	40/20
2	блок управления ЭСП	40/60
3	Блок управления двигателем (дизель/бензин)	30/15
4	Датчики двигателя	5/10
5	Датчики двигателя	7,5/10
6	Датчик стоп-сигнала	5
7	Питание двигателя	5/10
8	Лямбда-зонд	10/15
9	двигатель	5/10/20
10	Блок управления топливным насосом	15.10.20
11	PTC	40
12	PTC	40
13	Блок управления автоматической коробкой передач	15/30
15	Корно	15
16	Блок управления топливным насосом	15.05.20
17	Блок управления двигателем	7,5
18	Клемма 30 (положительное задание)	5
19	Кристаллическая шайба	30
20	Звуковой сигнал	10
22	Блок управления двигателем	5
23	Аввиаменто	30
24	PTC	40
31	Электронный дифференциал CUPRA	15
33	Насос АКПП	30

2018

Щиток приборов

Назначение предохранителей комбинации приборов (2018 г.)

Нет.	описание	Ампер [A]
4	Такси	3
5	CAN	5
6	Рычаг автоматической коробки передач	5
7	Панель управления кондиционером и отоплением; Обогрев заднего стекла.	10
8	диагностика; переключатель ручного тормоза; Выключатель; Фонарь заднего хода; Внутреннее освещение; Световой порог.	10
9	Рулевая колонка	5
10	Экран радио	7,5
11	Левые фары	40
12	Радио	20
14	Вентилятор кондиционера	40
15	КЕССИ	10
16	Коммуникационный ящик.	7,5
17	Щиток приборов	7,5
18	Задняя камера	7,5
19	КЕССИ	7,5
21	Централина Халдекс 4×4	15
22	Трейлер	15
23	Люк	30
24	Правые фары	40
25	Дверь слева	30
26	Сиденья с подогревом	20
27	Внутренний свет	30
28	Трейлер	25
32	Контроллер системы помощи при парковке; Передняя камера; Радар.	7,5
33	Воздушная подушка	5
34	Переключатель реверса; Датчик погоды; Электрохромное зеркало; Задняя розетка питания (USB)	7,5
35	Диагностика; Контроллер фар; Контроллер фар.	10
36	Правая светодиодная фара	7,5
37	Левая светодиодная фара	7,5
38	Трейлер	25
39	Правая дверь	30
40	Преса да 12 В	20
41	Центральный замок	40
43	Звуки банка; МОЖЕТ БОЛЬШИНСТВО Звуков.	30
44	Трейлер	15
45	Электропривод водительского сиденья	15
47	Задний стеклоочиститель	15
49	Доброжелательность; Датчик сцепления.	5
52	Режим вождения.	15
53	Обогрев заднего стекла	30

Вано моторе

Назначение предохранителей в моторном отсеке (2018)

ПРОЧИТАЙТЕ Seat Cordoba (1993-2002) – блок предохранителей и реле

Нет.	описание	Ампер [A]
1	блок управления ЭСП	25
2	блок управления ЭСП	40/60
3	Блок управления двигателем (дизель/бензин)	30/15
4	Датчики двигателя	5/10
5	Датчики двигателя	7,5/10
6	Датчик стоп-сигнала	5
7	Питание двигателя	5/10
8	Лямбда-зонд	10/15
9	двигатель	5/10/20
10	Блок управления топливным насосом	15.10.20
11	PTC	40
12	PTC	40
13	Блок управления автоматической коробкой передач	15/30
15	Корно	15
16	Блок управления топливным насосом	15.05.20
17	Блок управления двигателем	7,5
18	Клемма 30 (положительное задание)	5
19	Кристаллическая шайба	30
20	Звуковой сигнал	10
22	Блок управления двигателем	5
23	Аввиаменто	30
24	PTC	40
31	Электронный дифференциал CUPRA	15
33	Насос АКПП	30

2019

Щиток приборов

Назначение предохранителей комбинации приборов (2019 г.)

Нет.	описание	Ампер [A]
1	СКР; AdBlue.	20
4	Звуковой сигнал	7,5
5	Порта CAN	7,5
6	Рычаг автоматической коробки передач	7,5
7	Панель управления кондиционером и отоплением; Обогрев заднего стекла.	10
8	диагностика; переключатель ручного тормоза; Выключатель; Фонарь заднего хода; Внутреннее освещение; Световой порог.	7,5
9	Рулевая колонка	7,5
10	Экран радио	7,5
11	Левые фары	40
12	Радио	20
13	Такси	5
14	Вентилятор кондиционера	40
15	Кесси	10
16	Коммуникационная коробка	7,5
17	Приборная панель, ОКУ	7,5
18	Задняя камера	7,5
19	Кесси	7,5
20	СКР; Реле двигателя, 1,5.	10/15
21	Централина Халдекс 4×4	15
22	Трейлер	15
23	Люк	20
24	Правые фары	40
25	Дверь слева	30
26	Сиденья с подогревом	20
27	Внутренний свет	30
28	Трейлер	25
32	Контроллер системы помощи при парковке; Передняя камера; Радар.	7,5
33	Воздушная подушка	7,5
34	Переключатель реверса; Датчик погоды; Электрохромное зеркало.	7,5
35	Диагностика; Контроллер фар; Контроллер фар.	7,5
36	Правая светодиодная фара	7,5
37	Левая светодиодная фара	7,5
38	Трейлер	25
39	Правая дверь	30
40	розетка 12В	20
41	Центральный замок	40
42	Превосходит звук CAN и MOST.	30
44	Трейлер	15
45	Электропривод водительского сиденья	15
47	Задний стеклоочиститель	15
49	Доброжелательность; Датчик сцепления.	7,5
52	Режим вождения.	15
53	Обогрев заднего стекла	30

Вано моторе

Назначение предохранителей в моторном отсеке (2019)

ПРОЧИТАЙТЕ Mii Power Seat (2019) – блок предохранителей

Нет.	описание	Ампер [A]
1	блок управления ЭСП	25
2	блок управления ЭСП	40/60
3	Блок управления двигателем (дизель/бензин)	30/15
4	Датчики двигателя	7,5/10
5	Датчики двигателя	7,5/10
6	Датчик стоп-сигнала	7,5
7	Питание двигателя	7,5/10
8	Лямбда-зонд	10/15
9	двигатель	5/10/20
10	Блок управления топливным насосом	15
11	PTC	40
12	PTC	40
13	Насос АКПП	30
15	Корно	15
16	Блок управления топливным насосом	7,5
17	Блок управления двигателем	7,5
18	Клемма 30 (положительное задание)	7,5
19	Кристаллическая шайба	30
21	Блок управления автоматической коробкой передач	15/30
22	Блок управления двигателем	5
23	Аввиаменто	30
2A	PTC	40
31	Электронный дифференциал CUPRA	15
32	Электронный передний дифференциал	15
Задние розетки (сетевой предохранитель)	7,5
