Seat Leon (2007) – Блок предохранителей

Seat Leon (2007 г.) – Схема блока предохранителей

Год производства: за 2007 г.

Предохранитель прикуривателя (розетка) в Seat Leon (2007 г.) Предохранитель 42 находится в блоке предохранителей.

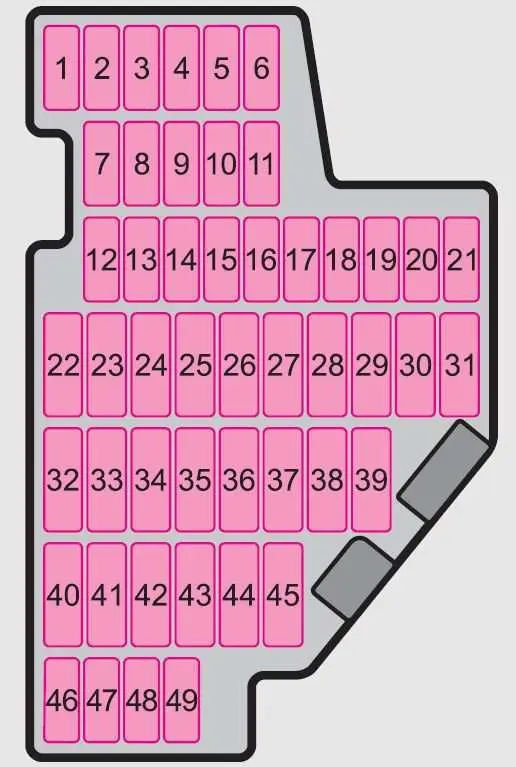

Предохранители на левой стороне приборной панели

Нет.	описание	Ампер [A]
1	диагностика; Панель приборов; Индикаторное освещение; Фара приборной панели; Расходомер; Стеклоочистители с подогревом.	10
2	Контроллер двигателя; Панель приборов ABS-ESP; Автоматическая коробка передач; Панель приборов; Приборная панель прицепа; Выключатель; Датчик тормоза; Усилитель руля; Левая и правая фары.	5
3	Воздушная подушка	5
4	Обогрев; Переключатель реверса; переключатель АСР-ESP; Телефон; Форсунки; Антибликовое электрохромное зеркало; Навигация ниже.	5
5	Правая ксеноновая фара	5
6	Левая ксеноновая фара	5
7	–	–
8	Предустановочный комплект прицепа (решение поддержки)	5
9	–	–
10	–	–
11	–	–
12	Центральный замок	10
13	диагностика; Выключатель; Датчик дождя.	10
14	Автоматическая коробка передач; Обогрев; панель управления ЭСП; Рычаг автоматической коробки передач.	5
15	Кабельный блок управления	7,5
16	–	–
17	сигнал тревоги	5
18	–	–
19	Комплект тумана (вспомогательное решение)
20	–	–
21	Двигатель D2L (2,0 л, 147 кВт TFSI, 4-ступенчатый)	10
22	Управление вентилятором	40
23	Электрические стеклоподъемники (передние)	30
24	–	–
25	Обогрев заднего стекла	25
26	Электрические задние стеклоподъемники	30
27	Двигатель (контроллер/реле топливного насоса)	15
28	Удобное управление	25
29	–	–
30	Автоматическая коробка передач	20
31	Вакуумный насос	20
32	–	–
33	Люк	30
34	Удобное управление	25
35	–	–
36	Омыватели фар	20
37	Сиденья с подогревом	30
38	Двигатель D2L (2,0 л, 147 кВт TFSI, 4-ступенчатый)	10
39	–	20
40	Управление вентилятором	40
41	Жгут проводов двигателя стеклоочистителя Заднее стекло/приборная панель	15
42	Преса да 12 В; Более легкий.	15
43	Предварительная установка кронштейна прицепа	15
44	Предварительная установка кронштейна прицепа	20
45	Предварительная сборка кронштейна прицепа	15
46	–	–
47	Двигатель D2L (2,0 л 147 кВт TFSI, 4-ступенчатый)	10
48	Двигатель D2L (2,0 л 147 кВт TFSI, 4-ступенчатый)	10
49	–	–

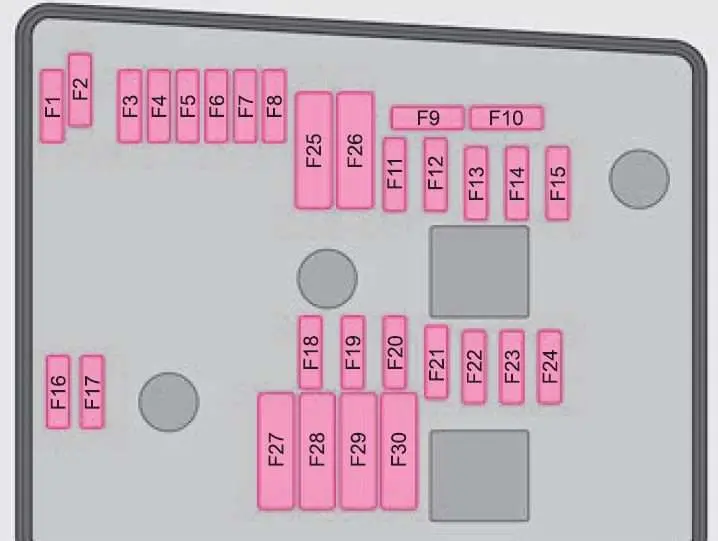

Система предохранителей моторного отсека, левая сторона

Нет.	описание	Ампер [A]
1	Чистый	30
2	Рулевая колонка	5
3	Кабельный блок управления	5
4	АБС	30
5	Изменить AQ	15
6	Щиток приборов	5
7	–	–
8	Радио	15
9	телефон	5
10	Главное реле FSI, дизельный моторный отсек, который питает модуль впрыска.	5
	Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт).	10
11	–	–
12	Порта CAN	5
13	Поставка модуля впрыска бензина	25
	Питание модуля впрыска дизельного топлива	30
14	Бобина	20
15	Двигатель Т71/20 FSI	5
	Реле насоса	10
16	Насос АДС	30
17	Корно	15
18	–	–
19	пустой	30
20	–	–
21	Лямбда-зонд	15
22	Педаль тормоза; Датчик скорости.	5
23	Двигатель 1.6, главное реле (реле № 100)	5
	Т 71 ЕГР дизель	10
	Топливный насос высокого давления 2.0 D2L	15
24	АРФЛ Шестеренчатый клапан.	10
25	Правая боковая подсветка	40
26	Левое боковое освещение	40
27	Двигатель 1.6 SLP	40
	1.9 Реле свечей накаливания TDI	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
	Электрические стеклоподъемники (передние)	30
30	Х – аварийное реле	40

Расположение в моторном отсеке: боковой ящик.

Нет.	описание	Ампер [A]
B1	Генератор <140 Вт	150
	Генератор>140 Вт	200
C1	Усилитель руля	80
D1	Многопользовательский запас «30». Внутренний блок предохранителей	100
E1	Вентилятор 500Вт	50
		80
F1	ПТК (дополнительное отопление) электрический воздух)	100
G1	Питание предохранителя прицепа во внутреннем блоке предохранителей	50
H1	Центральный блок управления (4F8 с самоблокировкой).	–
