SEAT Leon 1P (2009-2012) — Блок предохранителей

SEAT Leon 1P (2009-2012) – Схема блока предохранителей

Год производства: 2009, 2010, 2011, 2012.

Предохранители прикуривателя (розетка) в SEAT Leon Предохранители имеют номера 24 и 26 (2006 г.) или 42 (с 2006 г.) в блоке предохранителей на панели приборов.

Цветовая маркировка предохранителей

цвет	Ампер [A]
светло-коричневый	5
красный	10
синий	15
желтый	20
прозрачный или белый	25
зеленый	30
ARANCIONE	40
красный	50
белый	80
синий	100
серый	150
фиолетовый	200

Расположение блока предохранителей

Пассажирский салон

Предохранители расположены с левой стороны приборной панели, за крышкой.

Вано моторе

Блок предохранителей расположен с правой стороны моторного отсека.

Схемы блока предохранителей

2009, 2010, 2011, 2012

Щиток приборов

Назначение предохранителей комбинации приборов (2009, 2010, 2011, 2012 г.)

Нет.	описание	Ампер [A]
1	Диагностическая панель; Подсветка приборов; Переключатели управления фарами; Расходомер; Подогрев дворников; Управление двигателем; Фари АФС.	10
2	Контроллер двигателя; блок управления ABS-ESP; Автоматическая коробка передач; Приборная доска; Панель управления прицепом; Выключатель; Датчик тормоза; Усилитель руля; Левая и правая фары.	10
3	Воздушная подушка	5
4	Обогрев; Переключатель реверса; переключатель АСР-ESP; Электрохромное зеркало; Помощь при парковке; Датчик уровня масла.	5
5	Правая ксеноновая фара	10
6	Левая ксеноновая фара	10
7	пустой
8	Помощник по предварительной установке буксирного крюка	5
9	пустой
10	пустой
11	пустой
12	Центральный замок	15
13	Диагностика; Выключатель; Датчик дождя; Обогреватель заднего стекла.	10
14	Автоматическая коробка передач; Обогрев; Рычаг автоматической коробки передач.	10
15	пустой
16	пустой
17	сигнал тревоги	5
18	Комби/джойстики со СТАРТ-СТОП	5
19	Помощь по противотуманным фарам	20
20	Навигация/радио со СТАРТ-СТОП	15
21	Управление двигателем	10
22	Переключатель вентилятора	40
23	Электрические стеклоподъемники (передние)	30
24	Блок управления кузовом	20
25	Обогрев заднего стекла	25
26	Задние электрические стеклоподъемники	30
27	Двигатель (блок управления подачей топлива/реле насоса)	15
28	Проверка удобства	30
29	пустой
30	Свободно; 2009: Автоматическая коробка передач)	– / 20 (2009)
31	Вакуумный насос	20
32	пустой
33	Люк	25
34	Комфортная приборная панель; Центральный замок.	25
35	пустой
36	Система очистки фар	20
37	Сиденья с подогревом	30
38	Управление двигателем	10
39	Телефон со СТАРТ СТОП	10
40	Переключатель вентилятора	40
41	Мотор заднего дворника; Проводка панели приборов.	20
42	Преса да 12 В; Более легкий.	20
43	Первоначальная установка кронштейна прицепа	15
44	Первоначальная установка кронштейна прицепа	20
45	Первоначальная установка кронштейна прицепа	15
46	пустой
47	Управление двигателем	10
48	Управление двигателем	10
49	пустой

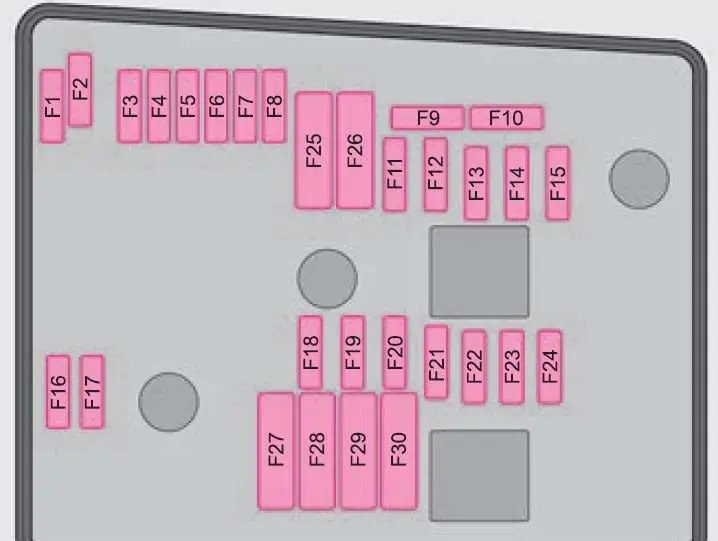

Вано моторе

Назначение предохранителей в моторном отсеке (2009, 2010, 2011, 2012)

ПРОЧИТАЙТЕ Seat Leon III (2015) – блок предохранителей и реле

Нет.	описание	Ампер [A]
1	Уборочные машины	30
2	Изменение DQ200	30
3	Кабельный блок управления	5
4	АБС	20
5	Изменить AQ	15
6	Панель приборов; Рулевая колонка.	5
7	Ключ зажигания	40
8	Радио	15
9	Телефон; ТомТом навигация.	5
10	Управление двигателем	5
10	Управление двигателем	10
11	пустой
12	Электронный блок управления	5
13	Поставка модуля впрыска бензина	15
13	Питание модуля впрыска дизельного топлива	30
14	Бобина	20
15	Управление двигателем	5
15	Реле насоса	10
16	Адекватное освещение	30
17	Корно	15
18	пустой
19	Чистый	30
20	Помпа дель Аква	10
20	Датчик давления насоса двигателя 1.8.	20
21	Лямбда-зонд	15
22	Педаль тормоза; Датчик скорости.	5
23	Управление двигателем	5
23	Управление двигателем	10
23	Управление двигателем	15
24	АКФ; Шестеренчатый клапан.	10
25	насос АБС	40
27	Управление двигателем	40
27	Управление двигателем	50
28	пустой
29	Электрические стеклоподъемники (передние и задние)	50
29	Электрические стеклоподъемники (передние)	30
30	Ключ зажигания	50
