Seat Ibiza (2017) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

за 2017 г.

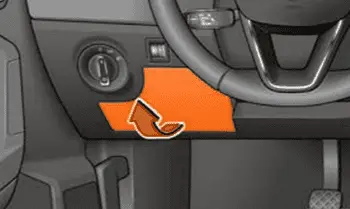

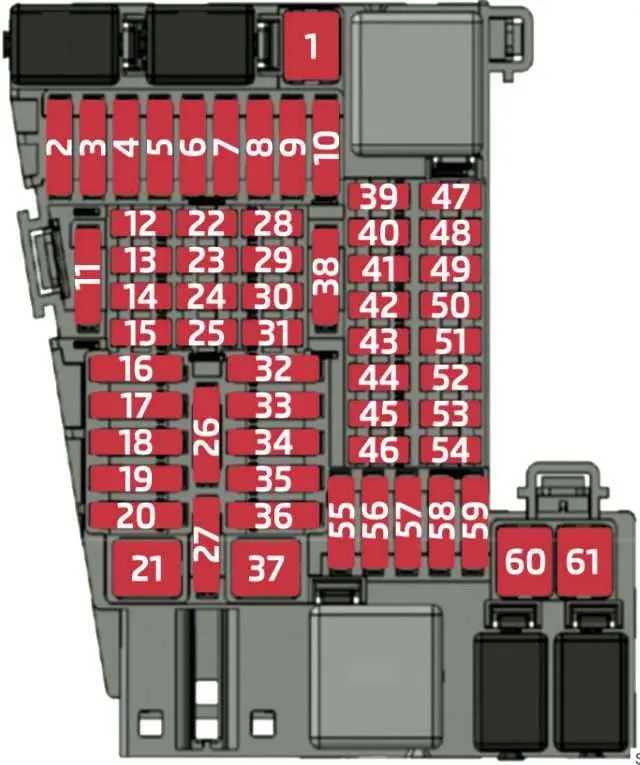

Предохранители на левой стороне приборной панели

Заменяйте предохранитель только на предохранитель той же силы тока (того же цвета и маркировки) и размера.

Номер	Описание / Ампер [А]
1	Прицепное устройство	20
2	Прикуриватель / Розетка	20
3	Усилитель звука	30
5	Панорамная крыша	30
6	Центральный замок	40
8	Вентилятор системы отопления/климатроник	30
10	Прицепное устройство	20
11	Электромагнитные клапаны для метана	7.5
13	Выключатель освещения, рулевая колонка LSS и SMLS, диагностический разъем, датчик дождя/света	7.5
14	Рулевая колонка LSS: переключатели стеклоочистителей	10
15	Панель управления	7.5
16	Блок питания для фонарей справа	40
17	Проверьте стекло в правой двери	30
18	Дворники	30
19	Радио, мультимедийная система	25
20	Обогрев заднего стекла	30
21	Модуль управления SCR	30
23	Телекамера для ретромарсиа	7.5
24	Центр подключений, внешний аудиовход (двойной вход USB-Aux), телефонный усилитель, дисплей MIB	5
25	Электроника рулевой колонки (MFL)	7.5
26	Цель	7.5
27	Модуль управления активной подвеской	7.5
28	ДВА датчика	7.5
29	Рог ДВА	7.5
31	9AA/9AB модуль управления кондиционером	7.5
	Блок управления климатроником 9АК	15
32	Рулевая колонка LSS, без системы Kessy	7.5
33	Проверка стекла левой двери	30
35	Блок питания левого фонаря	40
36	Сеньяле соноро	20
37	Модуль управления подогревом сидений	30
38	Блок питания BCM C63	30
39	БСД, ПДК, МРР	10
40	Выключатель света, диагностический разъем, регулировка фар, рулевая колонка СЖО: фонари, галогенные фары, переключатель света заднего хода, электрохромное зеркало, РКА без магнитолы	7.5
41	Регулировка наружных зеркал в открытом состоянии	7.5
42	Педаль сцепления, реле зажигания, катушка реле CNG, датчик давления кондиционера.	7.5
43	Катушка реле DWP, электродвигатель стеклоочистителя заднего стекла, подогрев форсунок	15
44	Воздушная подушка	7.5
45	Левая фара Leimo Plus	7.5
46	Leimo Plus передняя фара правая	7.5
48	Блокировка рулевого управления, блок управления Kessy	7.5
49	Катушка реле SCR	7.5
53	Селектор передач АКПП, ЗСС	7.5
58	Двойной водяной насос	7.5
59	Наружные зеркала с подогревом	10
60	Прицепное устройство	30
61	Прицепное устройство	30

ПРОЧИТАЙТЕ Seat Ibiza (2006-2008) – блок предохранителей и реле

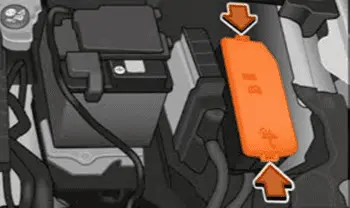

Расположение предохранителей в моторном отсеке

Номер	Описание / Ампер [А]
1	Модуль впрыска двигателя MPI	10
	Модуль впрыска двигателя TSI	15
	Модуль впрыска дизельного двигателя	30
2	Клапан дозирования топлива (TJ4/T6P/TJ7), низкотемпературный насос охлаждающей жидкости (TJ4/T6P/TJ7); Клапан регулировки давления масла (TJ1), клапан охлаждения AGR (TJ1), верхний и нижний водяной насос (TJ1), катушка реле SCR	7.5
3	Лямбда-зонд	15
4	Реле бензонасоса (MPI), модуль управления манометром (TSI и дизель)	15
5	Датчик давления, электромагнитный клапан EPW, датчик TOG, вентилятор с ШИМ, клапан управления распределительным валом, клапан бака с активированным углем и клапан управления давлением масла (TSI)	10
6	Катушки зажигания (MPI и TSI)	20
	Реле свечей накаливания, сопротивление впускной магистрали (дизель)	7.5
7	Вакуумный насос (TSI)	15
8	Форсунки ЭКП и катушка реле (MPI и CNG), клапан дозирования топлива (дизель)	10
9	Датчик помощи	7.5
10	Vref батареи: Gate, BDM и BCM	7.5
14	Модуль впрыска двигателя, главное реле двигателя, ESC	7.5
15	Автоматическая коробка передач DQ200 и AQ160.	30
17	50 диагностик	7.5
18	закуска	30
20	ESC (помпа)	60
	АБС (насос)	40
21	ESC/ABS (клапан)	25
24	Электрический вентилятор TH4 без кондиционера для стран с умеренным климатом	30
25	Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом.	20
	PTC1	40
26	Электро20латор TJ1/TJ4/TJ7/T6P или TH4/T5I для стран с жарким климатом	50
27	Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом.	30
	PTC2	40
28	PTC3	40
