Seat Altea (2009) — блок предохранителей

Seat Altea (2009) — блок предохранителей Схема блока предохранителей

Год производства: за 2009 г.

Предохранитель прикуривателя (розетка) в Seat Altea (2009 г.). Предохранитель 30 находится в блоке предохранителей.

Цветовая маркировка предохранителей

цвет	Ампер [A]
светло-коричневый	5
красный	10
синий	15
желтый	20
натуральный белый	25
Зеленый	30
Оранжевый	40
красный	50
белый	80
синий	100
серый	150
фиолетовый	200

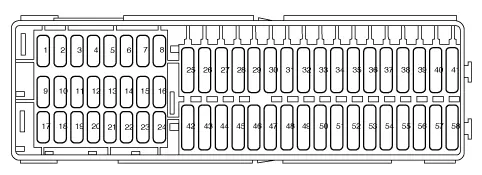

Предохранители на левой стороне приборной панели

Нет.	описание	Ампер [A]
1	пустой
2	пустой
3	пустой
4	пустой
5	пустой
6	пустой
7	пустой
8	пустой
9	Воздушная подушка	5
10	Вход RSE (экран на крыше)	10
11	пустой
12	Левая ксеноновая фара	10
13	Панель приборов (уровень масла); Проводка панели приборов (BCM); Обогрев; ABS; ЭСП; Парковочный пульт; Входная дверь; Расходомер.	5
14	Передача инфекции; Усилитель руля; Датчик стоп-сигнала; Прицеп; ABS; ЭСП; Халдекс; Выключатель.	10
15	Подогрев лобового стекла; Индикаторное освещение; Диагностическая карта; Управление двигателем; Дополнительное отопление; Фари АФС; Парковый пилот.	10
16	Правая ксеноновая фара	10
17	Управление двигателем	10
18	пустой
19	пустой
20	Park Pilot (помощник по парковке); Коробка передач; переключатель ЕСП.	10
21	пустой
22	Датчик объемной сигнализации; Рог.	5
23	диагностика; Датчик дождя; Interruttore della Luce	10
24	пустой
25	Автоматическая коробка передач распределительная муфта.	20
26	Вакуумный насос	20
27	Вход RSE (экран на крыше)	10
28	Жгут проводов электродвигателя заднего стеклоочистителя; Приборная доска.	20
29	пустой
30	Более легкий	20
31	пустой
32	пустой
33	нагреватель	40
34	пустой
35	пустой
36	Управление двигателем	10
37	Управление двигателем	10
38	Управление двигателем	10
39	Блок управления прицепом (схватить).	15
40	Блок управления прицепом (поворотники, тормоза и левая сторона).	20
41	Блок управления прицепом (Противотуманные огни, реверсивный свет и правая сторона).	20
42	Распределительный щит проводки BCM	20
43	Первоначальная настройка прицепа	40
44	Обогрев заднего стекла	25
45	Электрические стеклоподъемники (передние)	30
46	Электрические задние стеклоподъемники	30
47	двигатель (регулятор топлива, реле бензина)	15
48	Удобное управление	20
49	Управление отоплением	40
50	Сиденья с подогревом	30
51	Люк	20
52	Омыватели фар	20
53	пустой	20
54	Такси (поставка таксометров)	5
55	пустой	20
56	Такси (мощность передатчика)	15
57	пустой
58	Центральный блок управления	30

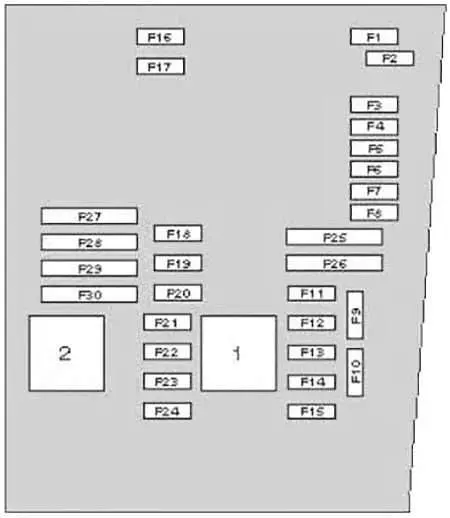

Система предохранителей моторного отсека, левая сторона

Нет.	описание	Ампер [A]
1	Уборочные машины	20
2	Изменение DQ200	30
3	Кабельный блок управления	5
4	АБС	30
5	Изменить AQ	15
6	Панель приборов; Рулевая колонка.	5
7	Ключ зажигания	40
8	Радио	15
9	Телефон; ТомТом навигация.	5
10	Управление двигателем	5
	Управление двигателем	10
11	пустой
12	Электронный блок управления	5
13	Поставка модуля впрыска бензина	15
	Питание модуля впрыска дизельного топлива	30
14	Бобина	20
15	Управление двигателем	5
	Реле насоса	10
16	Адекватное освещение	30
17	Корно	15
18	пустой
19	Чистый	30
20	Помпа дель Аква	10
	Датчик давления насоса двигателя 1.8.	20
21 *	Лямбда-зонд	15
22	Педаль тормоза; Датчик скорости.	5
23	Управление двигателем	5
	Управление двигателем	10
	Управление двигателем	15
24	АРФ, меняй клапана	10
25 *	насос АБС	40
26	Освещение слева	40
27 *	Управление двигателем	40
	Управление двигателем	50
28	пустой
29	Электрические стеклоподъемники (передние и задние)	50
	Электрические стеклоподъемники (передние)	30
30	Ключ зажигания	40
* Номинальная мощность в зависимости от двигателя
