Seat Altea (2007) — блок предохранителей

Seat Altea (2007) – Блок предохранителей Схема блока предохранителей

Год производства: за 2007 г.

Предохранитель прикуривателя (розетка) в Seat Altea (2007 г.). Предохранитель 30 находится в блоке предохранителей панели приборов.

Цветовая маркировка предохранителей

цвет	Ампер [A]
светло-коричневый	5
красный	10
синий	15
желтый	20
натуральный белый	25
Зеленый	30
Оранжевый	40
красный	50
белый	80
синий	100
серый	150
фиолетовый	200

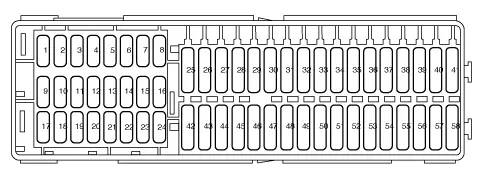

Предохранители на левой стороне приборной панели

Нет.	описание	Ампер [A]
1	пустой
2	пустой
3	пустой
4	пустой
5	пустой
6	пустой
7	пустой
8	пустой
9	Воздушная подушка	5
10	пустой
11	пустой
	Послепродажный комплект	5
12	Левая боковая ксеноновая фара	10
13	Управление отоплением; ЭСП; переключатель АСР; Задний ход; Установка телефона.	5
14	контроллер АБС; ЭСП; Мотор; Плата за проезд; Контроллер прицепа; выключатель; Приборная доска.	10
15	Контроллер фар; Подогрев лобового стекла; Индикаторное освещение; Диагностический контроллер.	10
16	Правая ксеноновая фара	10
17	Двигатель D2L (2,0 л, 147 кВт, 4-ступенчатая TFSI)	10
18	пустой
19	пустой
20	Park Pilot (помощь при парковке); Коробка передач; Контроллер ЕСП.	10
21	Кабельный блок управления	7,5
22	Датчик объемной сигнализации; Сирена сигнализации.	5
23	диагностика; Датчик дождя; Выключатель.	10
24	пустой
25	Автоматическое подключение контроллера Трансмиссия.	20
26	Вакуумный насос	20
27	пустой
28	Электродвигатель стеклоочистителя	20
29	пустой
30	Более легкий	20
31	пустой
32	пустой
33	нагреватель	40
34	пустой
35	пустой
36	Двигатель 2,0 л, 147 кВт	10
37	Двигатель 2,0 л, 147 кВт	10
38	Двигатель 2,0 л, 147 кВт	10
39	Блок управления прицепом (сцепка)	15
40	Блок управления прицепом (поворотники, тормоза и левая сторона)	20
41	Блок управления прицепом (Противотуманные огни, реверсивный свет и правая сторона).	20
42	Буксировочный комплект	15
43	пустой
44	Обогрев заднего стекла	25
45	Электрические передние стеклоподъемники	30
46	Электрические задние стеклоподъемники	30
47	Двигатель (манометр, топливное реле)	15
48	Удобное управление	20
49	Управление отоплением	40
50	Сиденья с подогревом	30
51	Люк	20
52	Омыватели фар	20
53	Буксировочный комплект	20
54	Такси (поставка таксометров)	5
55	Буксировочный комплект	20
56	Такси (мощность передатчика)	15
57	пустой
58	Центральный блок управления	30

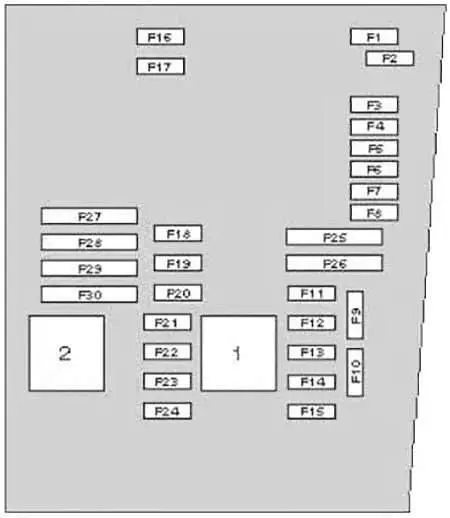

Система предохранителей моторного отсека, левая сторона

Нет.	описание	Ампер [A]
1	Уборочные машины	30
2	Рулевая колонка	5
3	Кабельный блок управления	5
4	АБС	30
5	Изменить AQ	15
6	Щиток приборов	5
7	пустой
8	Радио	15
9	телефон	5
10	Главное реле FSI, дизельный моторный отсек, который питает модуль впрыска.	5
	Главное реле в моторном отсеке D2L (2.0 FSI 147 кВт).	10
11	пустой
12	Пересечение	5
13	Поставка модуля впрыска бензина	25
	Питание модуля впрыска дизельного топлива	30
14	Бобина	20
15	Двигатель Т71/20 FSI	5
	Реле насоса	10
16	Насос АДС	30
17	Корно	15
18	пустой
19	Чистый	30
20	пустой
21	Лямбда-зонд	15
22	Педаль тормоза, датчик скорости	5
23	Двигатель 1.6, главное реле (реле № 100).	5
	Т 71 ЕГР дизель	10
	Топливный насос высокого давления 2.0 D2L	15
24	АРФ, меняй клапана	10
25	Адекватное освещение	40
26	Освещение слева	40
27	Двигатель 1.6 SLP	40
	1.9 Реле свечей накаливания TDI	50
28	KL15	40
29	Электрические стеклоподъемники (передние и задние)	50
	Электрические стеклоподъемники (передние)	30
30	Х – аварийное реле	40

Расположение в моторном отсеке: боковой ящик.

фузибили

Нет.	описание	Ампер [A]
B1	Генератор <140 Вт	150
	Генератор>140 Вт	200
C1	Усилитель руля	80
D1	Многопользовательский запас «30»; Внутренний блок предохранителей.	100
E1	Вентилятор >500 Вт.	80
	Вентилятор <500	50
F1	PTC (дополнительный электрический нагрев) самолетом)	100
G1	Питание предохранителей прицепа в внутренний блок предохранителей.	50
H1	Центральный блок управления (4F8 с самоблокировкой).
