Saab 9-5 (1997-2004) — Блок предохранителей
Saab 9-5 (1997-2004) — Схема блока предохранителей
Год производства: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Предохранитель прикуривателя (электророзетка) в Saab 9-5 (1997-2004 гг.). Предохранитель 34 находится в блоке предохранителей.
Блок предохранителей панели приборов
| Нет. | Ампер [A] | описание |
| A | 30 | Освещение прицепа |
| B | 10 | Автоматическая коробка передач |
| C | 7.5 | Электрические зеркала заднего вида; ЦЕНА: Ручная регулировка длины балки. |
| 1 | 15 | Стоп-сигналы |
| 2 | 15 | Фонари заднего хода |
| 3 | 10 | Стояночные огни, левые |
| 4 | 10 | Стояночные огни, правые |
| 5 | 7.5 | ДАЙС/ДВОЙНОЙ |
| 6 | 30 | Электростеклоподъемники правые; Питание прицепов. |
| 6B | 7.5 | Стоп-сигналы, прицеп |
| 7 | 10 | Форсунки двигателя |
| 8 | 15 | Подсветка багажника; Блокировка запуска; Освещение дверей, Циркуляционный насос; Помощь при парковке; Сид. |
| 9 | 15 | Системный звук; CD-чейнджер. |
| 10 | 15 | Обогрев заднего сиденья; Люк на крыше; Приемник дистанционного управления. |
| 11 | 30 | Электрически регулируемое пассажирское сиденье |
| 12 | 7.5 | Автоматическая коробка передач |
| 13 | 20 | Аудиосистема, усилитель |
| 14 | 30 | Система зажигания, двигатель |
| 15 | 20 | Топливный насос |
| 16 | 20 | DICE (указатели поворотов) |
| 16B | – | – |
| 17 | 20 | Система управления двигателем; Основной инструмент; ДАЙС/ДВОЙНОЙ |
| 18 | 40 | Подогрев зеркал заднего вида; Обогрев заднего стекла. |
| 19 | 10 | ОнСтар; Телематика. |
| 20 | 15 | АСС; Внутреннее освещение; Задний противотуманный фонарь; Бегущий свет. |
| 21 | 10 | Системный звук; Зеркало заднего вида; Датчик угла заряда (автомобиль с ксеноном); Навигация (дополнительное оборудование); Круиз-контроль |
| 22 | 40 | Внутренний вентилятор |
| 23 | 15 | Центральный замок; Навигация (дополнительное оборудование); Память зеркала заднего вида |
| 24 | 40 | Pompa dell’aria (соло 3.0t V6) |
| 25 | 30 | Сиденье водителя с электрорегулировкой; Лючок топливного бака |
| 26 | 7.5 | Память водительского сиденья; Зеркало памяти; Люк на крыше; Помощь при парковке; Пристегните ремни безопасности ремни безопасности |
| 27 | 10 | Система управления двигателем; Сид; Основной инструмент. |
| 28 | 7.5 | Воздушная подушка |
| 29 | 7.5 | АБС/TCS/ESP |
| 30 | 7.5 | Запуск двигателя |
| 31 | 7.5 | Круиз-контроль; Водяной клапан; Противотуманные фары – передние; Датчик дождя. |
| 32 | 15 | Вентилируемые передние сиденья |
| 33 | 7.5 | Переключатель направления |
| 34 | 30 | Прикуриватель (передний/задний) |
| 35 | 15 | Дневной ходовой свет |
| 36 | 30 | Электростеклоподъемники левые |
| 37 | 30 | Стеклоочиститель |
| 38 | 30 | Электрообогрев передних сидений |
| 39 | 20 | Очистка соленоида (автоматическая коробка передач); ОнСтар; Телематика |
Панель реле под приборной панелью
| Нет. | описание |
| A | – |
| B | Электрический обогрев задних сидений |
| C1 | – |
| C2 | – |
| D | – |
| E | Главное реле (система управления двигателем). |
| F | Лючок топливного бака |
| G | Топливный насос |
| H | Interruttore di Accensione |
| I | Обогрев зеркал заднего вида/зеркал заднего вида |
| J | – |
| K | Старт компании Corriere |
| L1 | Функция «хромного дома» |
| L2 | ботинок |

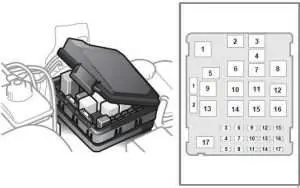

Блок предохранителей под капотом
ПРОЧИТАЙТЕ Saab 9000 (1993-1998) – Блок предохранителей
| Нет. | Ампер [A] | описание |
| 1 | 40 | Вентилятор радиатора, Высокоскоростной |
| 2 | 60 | АБС/TCS/ESP |
| 3 | – | – |
| 4 | 7.5 | Датчик угла нагрузки (автомобили с ксеноновыми фарами) |
| 5 | 15 | нагреватель |
| 6 | 10 | Кондиционер; Сирена сигнализации. |
| 7 | 15 | Тест лампы |
| 8 | – | – |
| 9 | 20 | Омыватели фар |
| 10 | 15 | Ходовые огни слева |
| 11 | 15 | Яркий перекресток слева |
| 12 | 15 | Ходовые огни, прав. |
| 13 | 15 | Яркий перекресток, справа |
| 14 | 30 | Вентилятор радиатора, Высокоскоростной |
| 15 | 15 | Противотуманные фары (передний спойлер) |
| 16 | 30 | Задний стеклоочиститель |
| 17 | 15 | Корно |
| 18 | – | – |
| Реле | ||
| 1 | Тест лампы; Фаро; Фаро. | |
| 2 | Омыватели фар | |
| 3 | Передние противотуманные фары | |
| 4 | Задний дворник (9-5 Универсал) | |
| 5 | – | |
| 6 | – | |
| 7 | Датчик дождя | |
| 8 | Вентилятор радиатора, низкая скорость | |
| 9 | Вентилятор радиатора, высокая скорость | |
| 10 | Компрессор кондиционера | |
| 11 | Вентилятор радиатора, высокоскоростной, правый вентилятор | |
| 12 | Корно | |
| 13 | Дополнительные фары (дополнительное оборудование) | |
| 14 | Светофор | |
| 15 | Погруженные балки | |
| 16 | – | |
| 17 | Стеклоочиститель | |
