Saab 9-3 (2003-2014) — Блок предохранителей

18.01.2024 /

Saab 9-3 (2003-2014) — Схема блока предохранителей

Год производства: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 годы.

Предохранитель прикуривателя (розетка) в Saab 9-3 2003-2014 гг. Предохранитель 22 расположен в блоке предохранителей с левой стороны панели приборов.

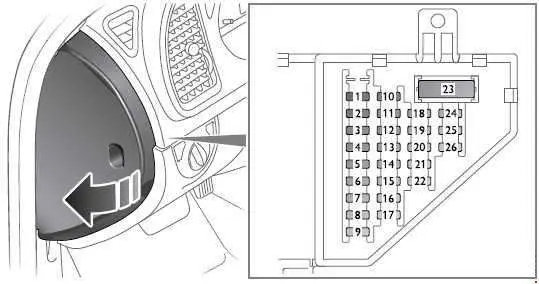

Блок предохранителей в левой части приборной панели

Saab 9-3 (2003-2014) — Блок предохранителей Saab 9-3 (2003-2014) — Блок предохранителей Saab 9-3 (2003-2014) — Блок предохранителей

Нет.Ампер [A]описание
115Блокировка рулевого колеса
25Рулевая колонка;

Interruttore di Accensione

310Комплект громкой связи;

CD-плеер/CD-чейнджер в каюте;

Сид.

410Основной инструментальный блок;

Ручной кондиционер;

Автоматический климат-контроль (АСС)

57.5Модуль управления входной дверью;

Блокировка стояночного тормоза (АКПП).

67.5Выключатель стоп-сигнала
720Панель предохранителей на приборной панели;

Лючок бензобака.

830Модуль управления пассажирской дверью
910Панель предохранителей
1030Розетка прицепа;

Электрическая розетка в вещевом отсеке между сиденьями.

1110Соединение канала передачи данных (диагностика)
1215Освещение салона, включая перчаточный ящик
1310Аксессуары
1420Усилитель 2;

Звукодиффузионная система 3;

Радио;

Аудиосистемы I;

Панель управления;

Аудио навигационная система.

1530Модуль управления в двери водителя
165Персональная сенсорная система
17–Не используется
187.5Ручной кондиционер;

Веер.

19–Не используется
207.5Переключатель регулировки угла наклона фар
217.5Комплект громкой связи;

Выключатель стоп-сигнала;

Ручной кондиционер;

Выключатель педали сцепления.

2230Легче
2340Вентилятор кабины
247.5Модуль управления подушками безопасности
25–Не используется
265Датчик рыскания (автомобили с ESP)
27–Не используется

Панель предохранителей в левой части багажника

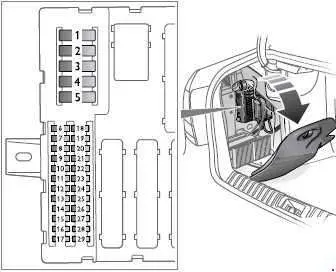

Saab 9-3 — Панель предохранителей в багажнике слева (SportSedan)

ЧИТАТЬ  Saab 9-7X (2005 г.) – блок предохранителей

Saab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителей

Saab 9-3 — панель предохранителей багажника, левая сторона (кабриолет)

Saab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителей

Нет.Ампер [A]описание
1–Не используется
2–Не используется
3–Не используется
440Электрические сиденья
540грязеотделитель заднего стекла;

СТК.

630Модуль управления в левой задней двери
730Модуль управления в правой задней двери
820Трейлер
9–Не используется
1030Левый стоп-сигнал;

Задний правый фонарь;

Правый задний фонарь; правый фонарь заднего хода;

Высокий стоп-сигнал;

Фары прицепа.

11–Не используется
12–Не используется
13–Не используется
14–Не используется
1515Обогрев левого сиденья
1615Обогрев правого сиденья
177.5Автоматическое затемнение зеркала заднего вида;

Датчик дождя.

1815Люк
197.5Телематика (ОнСтар)
207.5DVD-проигрыватель (система навигации);

Радио ХМ;

ТМС тюнер.

217.5Система помощи при парковке Saab (SPA);

Модуль управления задней дверью;

Купольное освещение (кабриолет).

2230Радио;

Радионавигация;

Усилитель звука;

Аудиосистема III.

237.5TPMS (система контроля давления в шинах)
2410Датчик движения;

Датчик наклона;

Плафон освещения (будет доработан);

CD-чейнджер в багажнике (аксессуар).

2530Сиденье водителя с электрорегулировкой и памятью.
2630Стоп-сигнал справа;

Сигнал левого поворота;

Задний противотуманный фонарь;

Фонарь заднего хода слева;

Подсветка номерного знака;

Подсветка багажника;

Освещение прицепа.

2710Кабриолет:

Поясничная поддержка,

Электрически регулируемое переднее сиденье

2815Телематика
29–Не используется

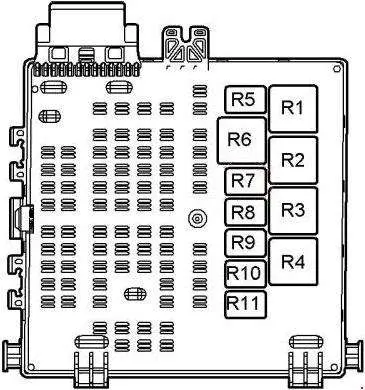

Реле

Saab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителей

Нет.описание
R1Электрические сиденья
R2Зажигание +15
R3Не используется
R4Грязеотделитель заднего стекла
R5Не используется
R6Не используется
R7Открытие крышки реле двигателя
R8Не используется
R9Не используется
R10Не используется
R11Не используется

ПРОЧИТАЙТЕ Saab 9000 (1993-1998) – Блок предохранителей

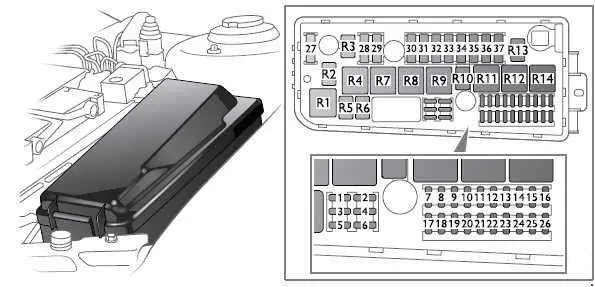

Панель предохранителей в моторном отсеке

Saab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителей

Нет.Ампер [A]описание
1–Не используется
210Модуль управления двигателем;

Модуль управления автоматической коробкой передач

320Корно
410Модуль управления двигателем;

Переключатель батареи.

5–Не используется
610Коробка передач;

Автоматическая коробка передач;

Выключатель педали сцепления.

710Ксеноновые поворотники слева
85Реле вакуумного насоса (тормозная система)
9–Не используется
10–Не используется
11–Не используется
1210Насос омывающей жидкости заднего стекла
13–Не используется
14–Не используется
1530Насос омывающей жидкости – фары
1630Прямые передние габаритные огни;

Указатель правого поворота;

Указатель левого и правого поворота;

Светофор справа;

Светофор слева;

Левая передняя противотуманная фара.

1730Мотор стеклоочистителя, низкая скорость
1830Мотор стеклоочистителя, высокая скорость
1920Стояночный обогреватель; вспомогательное отопление
2010Корректор фар;

Ксеноновые угловые фары, правые.

21–Не используется
2230Насос омывающей жидкости, лобовое стекло
23–Не используется
2420Вспышка для прохода;

Светофор,

Левая и правая фара (автомобили с включенным светом только днем).

2520Усилитель звуковой системы II
2630Левый указатель поворота;

Передний левый стоп-сигнал;

Передняя противотуманная фара справа;

Правая противотуманная фара;

Ближний свет слева.

2760Блок управления свечами накаливания
2840ТКС/ЭСП
2960Главный предохранитель 2 заднего электрического центра
3060Главный предохранитель 2 комбинации приборов
3140Катушка зажигания
3260Главный предохранитель 1 комбинации приборов
3340ТКС/ЭСП
3460Главный предохранитель 1 для задних электрических измерений
3530Симтек:

Вентилятор радиатора;

Т8, ПСЖ16:

Вентиляторы радиатора (высокоскоростные).

3620Вентиляторы радиатора (низкая скорость)
3760Транспортный блок;

Главный предохранитель 3 заднего электрического центра.

Реле
R1Насос омывающей жидкости – лобовое стекло
R2Не используется
R3Не используется
R4Не используется
R5Мощность
R6Корно
R7Не используется
R8Запуск двигателя
R9Переключатель включения/выключения стеклоочистителя
R10Насос омывающей жидкости заднего стекла
R11Зажигание +15
R12Стеклоочиститель, высокая/низкая скорость
R13Не используется
R14Насос омывающей жидкости, фары
R15Не используется
R16Не используется

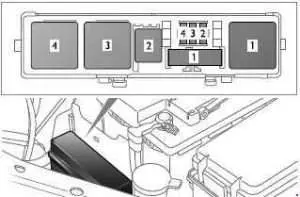

Панель предохранителей перед аккумулятором

Saab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителейSaab 9-3 (2003-2014) — Блок предохранителей

Нет.Ампер [A]описание
160Воздушный насос, вторичный воздух
220Топливный насос;

Кислородные зонды с подогревом (лямбда-зонд).

310Компрессор кондиционера
430Главное реле
Реле
R1Не используется
R2Компрессор кондиционера
R3Кислородные зонды с подогревом (лямбда-зонд)
R4Главное реле двигателя (ECM/EVAP/форсунки)

ПРОЧИТАЙТЕ Saab 9-5 (1997-2004) – Блок предохранителей
