Saab 9-3 (1998-2002) — блок предохранителей
Содержание
Saab 9-3 (1998-2002) — Схема блока предохранителей
Год производства: 1998, 1999, 2000, 2001, 2002.
Предохранитель прикуривателя (электророзетка) в Saab 9-3 (1998-2002 гг.). Предохранитель 6 находится в блоке предохранителей.

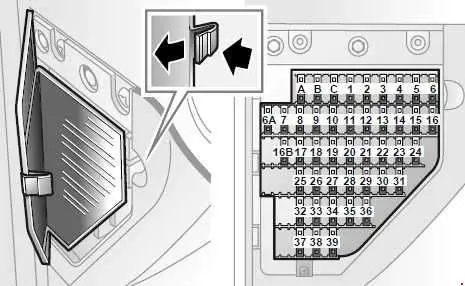

Блок предохранителей панели приборов
| Нет. | Ампер [A] | описание |
| A | – | – |
| B | 10 | Светофор; Трейлер |
| C | 30 | Вентилятор салона, АСС |
| 1 | 30 | Электрообогрев стекол и зеркал заднего вида |
| 2 | 20 | Указатели направления |
| 3 | 30 | Вентилятор кабины; Кондиционер. |
| 4 | 15 | Стартовый свет; Выключатель; Радиоантенна с электроприводом. |
| 5 | 30 | Переднее сиденье с электроприводом, правая сторона |
| 6 | 30 | Легче |
| 6B | 7.5 | Автоматическая коробка передач |
| 7 | 30 | Электроприводы заднего стекла, зеркал заднего вида, люка. |
| 8 | 15 | Задний стеклоочиститель |
| 9 | 7.5 | Панель АСС |
| 10 | – | – |
| 11 | 7.5 | ДАЙС/ДВОЙНОЙ |
| 12 | 20 | Светофор; Передние противотуманные фары. |
| 13 | 15 | диагностика; Радио. |
| 14 | 30 | Моторчики передних окон |
| 15 | 20 | Дневные ходовые огни |
| 16 | 30 | Переднее левое сиденье с электроприводом. |
| 16B | 30 | Модуль контроля; Система управления двигателем. |
| 17 | 15 | КОСТИ/ДВОЙНОЙ; Память водительского сиденья с электроуправлением. |
| 18 | 10 | Воздушная подушка |
| 19 | 10 | ABS; кондиционер (кондиционер); Задний противотуманный фонарь. |
| 20 | 20 | Электрообогрев передних сидений |
| 21 | 10 | Ручной кондиционер; Мягкая крыша (кабриолет). |
| 22 | 15 | Круиз-контроль; Указатели поворотов. |
| 23 | 20 | Мягкая крыша (кабриолет); телефон |
| 24 | 7.5 | Радио |
| 25 | 30 | Центральный замок |
| 26 | 30 | Модуль контроля; Система управления двигателем; Патрон зажигания. |
| 27 | 15 | стоп-сигнал; АКК. |
| 28 | 10 | Система управления двигателем |
| 29 | 10 | Правый габаритный фонарь; Подсветка номерного знака. |
| 30 | 10 | Левый габаритный фонарь |
| 31 | 20 | Фонарь заднего хода; Дворники; Регулировка длины фар. |
| 32 | 15 | Топливный насос |
| 33 | 15 | Электрический обогрев задних сидений |
| 34 | 10 | Сид; Автоматическая коробка передач. |
| 35 | 15 | КОСТИ/ДВОЙНОЙ; Основная приборная панель; Внутреннее освещение. |
| 36 | 10 | Реле стартера |
| 37 | – | – |
| 38 | 25 | Кислородный зонд (лямбда-зонд) |
| 39 | – | – |
Кронштейн реле (под приборной панелью, возле руля)
| Нет. | описание |
| A | Электрический обогрев задних сидений |
| B | Луче ди Ретромарсия (автомобиль с автоматической коробкой передач) |
| C1 | – |
| C2 | Блок мотор; Крышка багажника. |
| D1 | Задний стеклоочиститель |
| D2 | Омыватель заднего стекла |
| E | Interruttore di Accensione |
| F | – |
| G | Стеклоочиститель (прерывистый режим) |
| H | Обогрев заднего стекла |
| I | Топливный насос |
| J | – |
| K | Реле привода |
| L | Главное реле (система впрыска) |
ЧИТАТЬ Saab 9-7X (2005 г.) – блок предохранителей

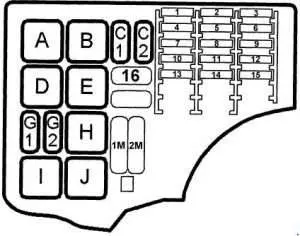

Предохранители и реле в моторном отсеке (левая сторона)
| Нет. | Усилитель [А] | описание |
| 1 | 10 | Корно |
| 2 | 15 | Передние противотуманные фары |
| 3 | 40 | Вентилятор радиатора, низкая скорость. |
| 4 | 10 | Вакуумный насос |
| 5 | 15 | Компрессор кондиционера |
| 6 | 10 | Левый луч света |
| 7 | 10 | Световой луч вправо |
| 8 | 10 | Светофор слева |
| 9 | 10 | Светофор справа |
| 10 | 7.5 | Очистители фар |
| 11 | – | – |
| 12 | – | Дополнительные фары |
| 13 | 7.5 | БТР |
| 14 | 10 | Дополнительный обогреватель; Водяной насос (Европа) |
| 15 | 15 | Дополнительный обогреватель (Европа) |
| МАКС 1 | 30 | Вентилятор радиатора, Высокоскоростной |
| МАКС 2 | 50 | АБС |
| Реле | ||
| A | Погруженные балки | |
| B | Светофор | |
| C1 | Дополнительный обогреватель (Европа) | |
| C2 | Вакуумный насос (Турбо авт.) | |
| D | Вентилятор радиатора, низкая скорость. | |
| E | Проверка работы лампы (нить накаливания, спереди) | |
| F1 | – | |
| F2 | – | |
| G1 | Корно | |
| G2 | Передние противотуманные фары | |
| H | – | |
| I | Вентилятор радиатора, высокая скорость | |
| J | Компрессор кондиционера | |
